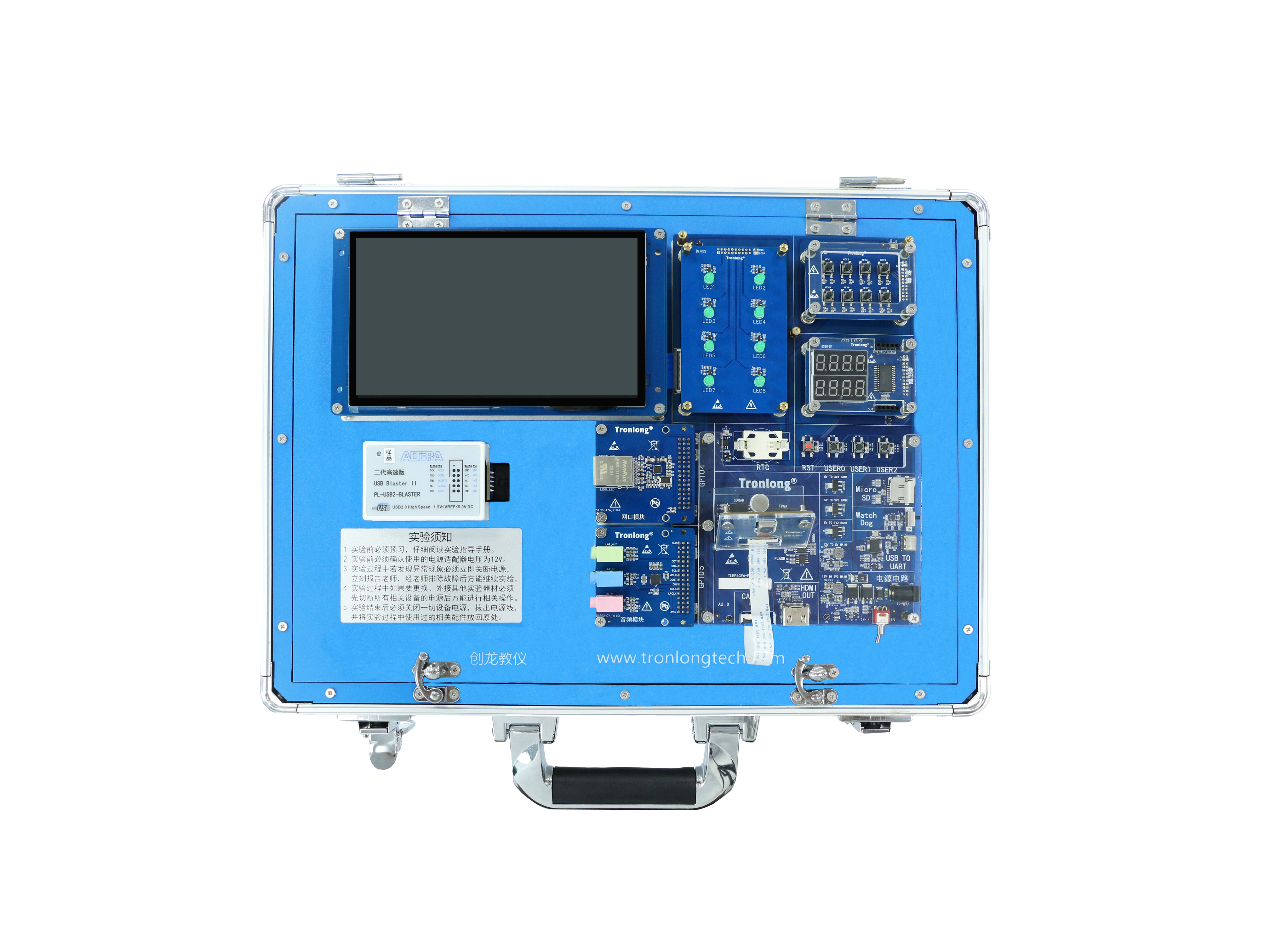

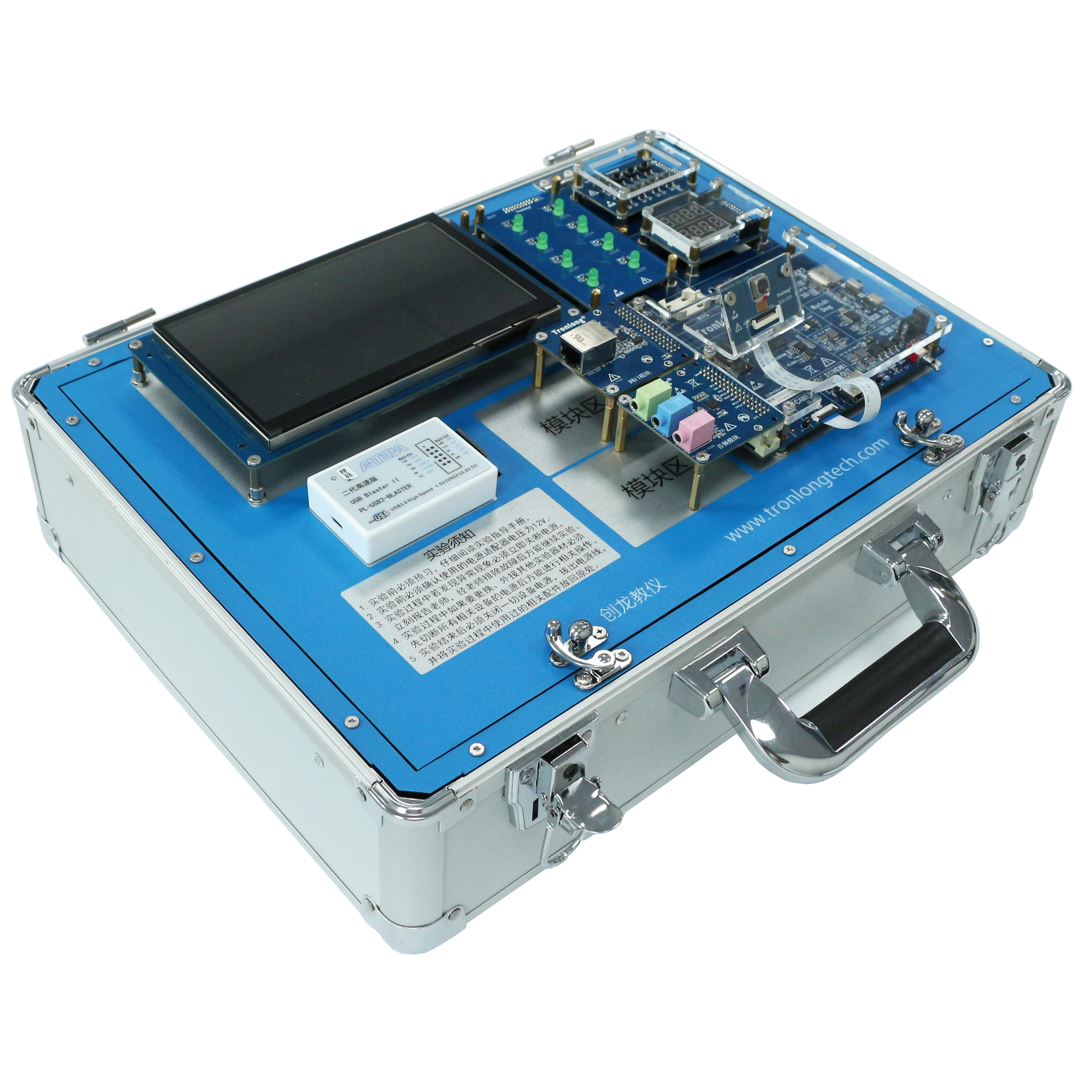

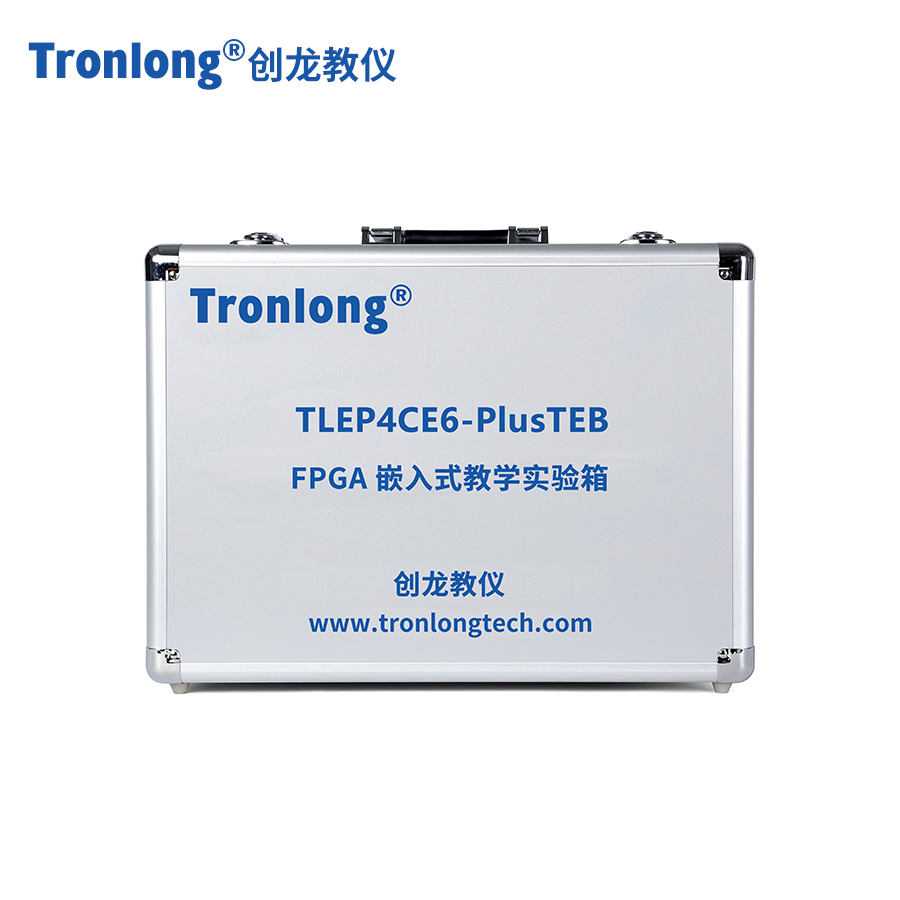

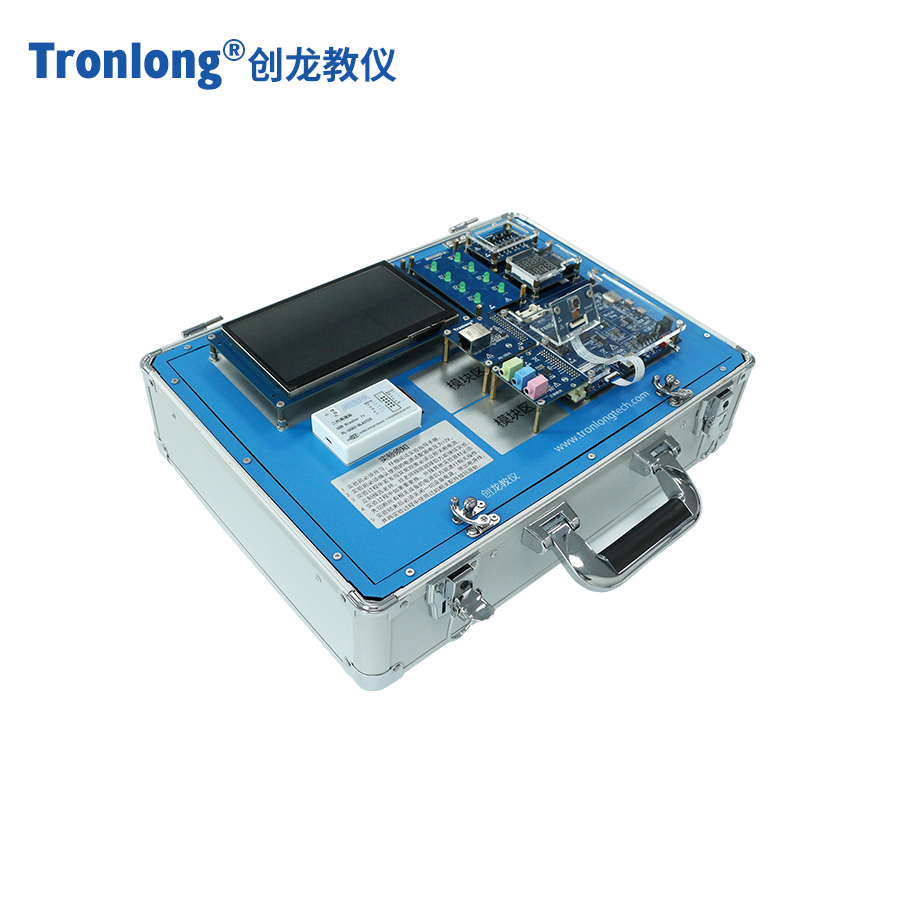

FPGA Cyclone IV 嵌入式實驗箱：TLEP4CE6-PlusTEB
產品系列：Cyclone IV
實驗箱簡介
軟硬件參數
軟件資源
經典應用
推薦教材
實驗室配置
附錄A 教學實驗
技術支持
增值服務

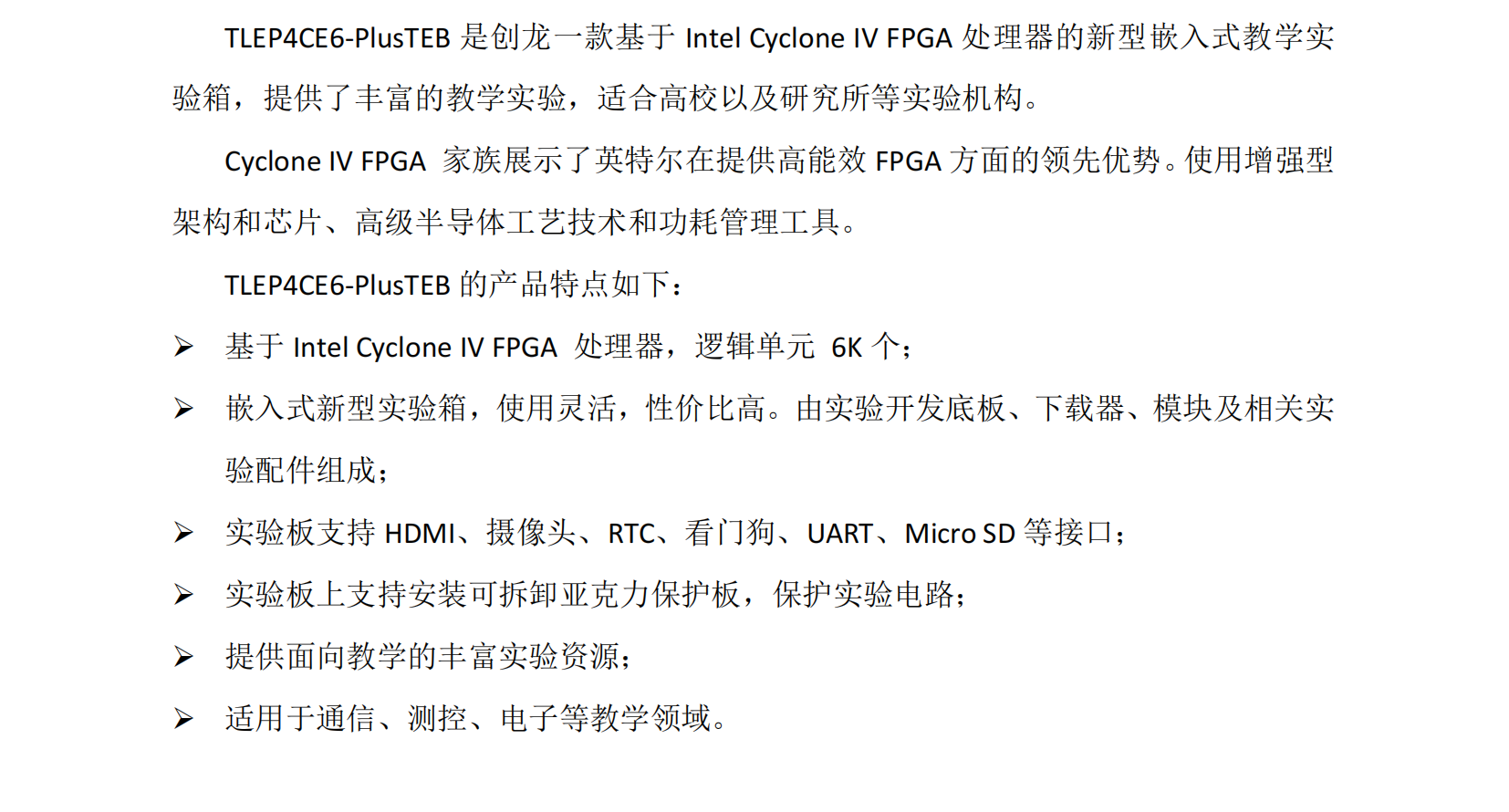

實驗箱簡介
軟硬件參數

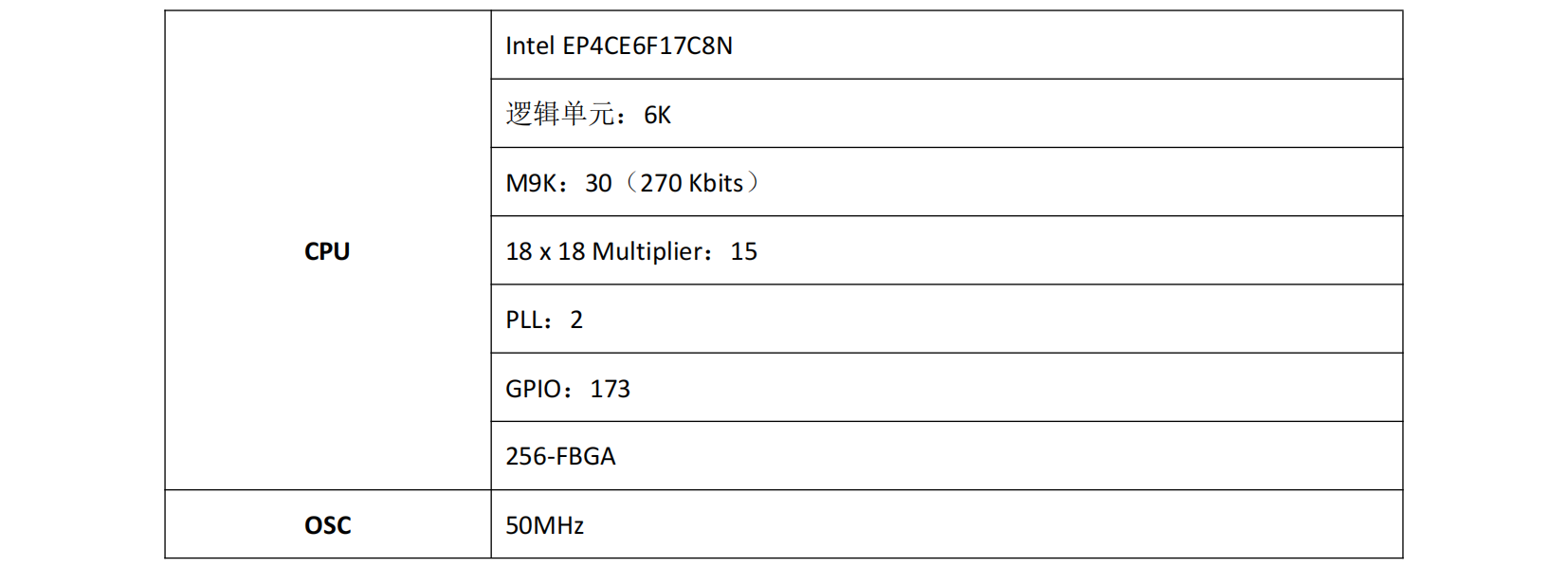

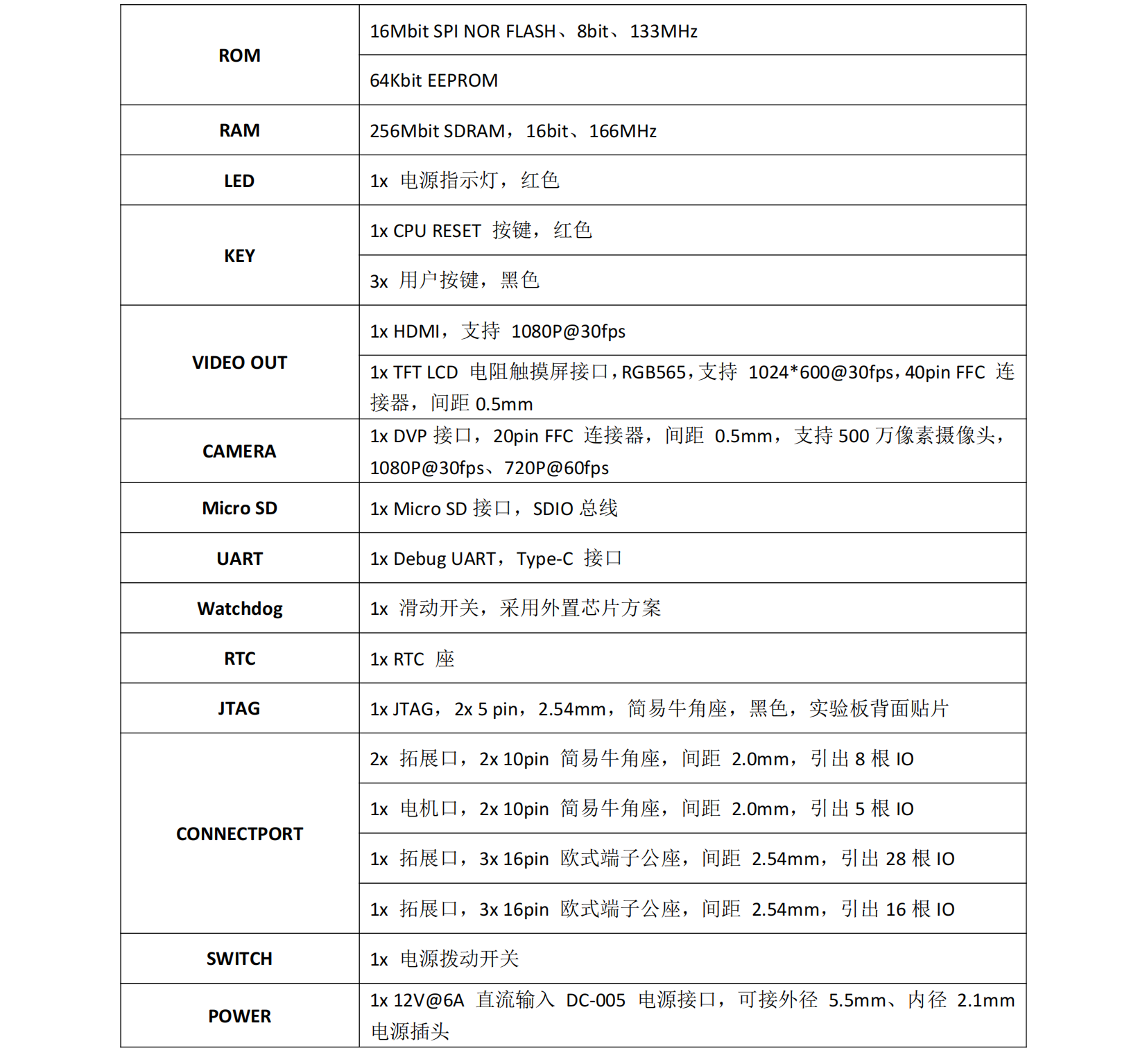

-實驗板硬件參數-
-模塊列表-
| 模塊 | 描述 |
| 按鍵模塊 | 8x 按鍵 |
| 流水燈模塊 | 8x LED |
| 交通燈模塊 | 12x 紅、黃、綠三色LED |
| 數碼管模塊 | 2x 八段數碼管 |
| 矩陣鍵盤模塊 | 4*4矩陣鍵盤 |
| 撥碼開關模塊 | 8x 撥碼開關 |
-下載器特性-
| 電腦系統兼容性 | 支持的系統 | Win7、win8、win10、win11 |
| 系統穩定性 | 不藍屏、不卡頓、不掉線、不死機、不報錯 | |
| 驅動兼容性 | 直接使用Quartus軟件原生自帶驅動 | |
| 開發軟件兼容性 | Quartus ll 13.0以上版本 | |
| 功能兼容性 | sof程序下載，jic燒錄，AS模式燒錄POF，Signaltap ll在線調試，In-System-Sources-and-Probes在線調試，In-Sytem-memory-Content-Editor在線調試，NIOS II程序下載，NIOS II程序在線調試，JTAG-UART串口功能 | |
| 電平兼容性 | 采用高速電平轉換芯片，兼具電平轉換和信號緩沖功能兼容1.5V、1.8V、2.5V、3.3V等電壓范圍在1.5~3.3V范圍內的器件 | |
| 性能優異性 | TCK速率高達24Mhz | |
| 器件兼容性 | 支持Altera/Intel CPLD、FPGA、SOC FPGA | |
軟件資源
| 軟件工具 | Quartus Prime 標準版，Version 23.1 | |
| 教學資源 | 實驗指導手冊 | FPGA實驗環境搭建與開發基礎 |
| 組合邏輯實驗 | ||
| 時序邏輯實驗 | ||
| FPGA基礎外設實驗 | ||
| 綜合實驗 | ||
| 完整的實驗代碼 | ||
經典應用
-組合邏輯應用-
| 多數表決器（源碼） | 三輸入多數表決器的設計。 |
| 多數表決器（IP核） | ? 74x138 譯碼器。 |
| ? IP 核設計。 | |
| ? 調用 IP 核實現多數表決器。 | |
| 四位二進制加法器 | ? 實現四位二進制加法器。 |
| ? 撥碼開關控制兩組輸入數字。 | |
| ? 數碼管輸出顯示結果值。 | |
| 一位8421 BCD碼加法器 | ? 實現一位8421 BCD碼加法器。 |
| ? 矩陣鍵盤控制兩組輸入數字。 | |
| ? 數碼管輸出顯示結果值。 |
-時序邏輯應用-
| 時鐘同步狀態機 | ? 時鐘同步狀態機的設計。 |
| ? 均勻的連續輸出 11001。 | |
| 同步計數器 | ? 74x163 同步計數器。 |
| ? 完成從 0 到 15 的循環計數。 | |
| 移位寄存器 | ? 74x194 移位寄存器。 |
| ? 通過調用 IP 核產生 11001 的循環序列。 |
-FPGA基礎外設應用-
| 顯示 | 數碼管顯示。 |
| HDMI顯示。 | |
| 其他 | LED、UART、矩陣鍵盤、存儲器讀寫、十字交通燈等。 |
-電子秒表綜合設計-
電子秒表可實現的功能為計時和顯示時間。
電子秒表綜合設計可劃分為3個模塊：矩陣鍵盤掃描模塊、按鍵控制模塊和數碼管顯示模塊。
矩陣鍵盤掃描首先判斷矩陣按鍵中有無按鍵按下，然后判斷閉合鍵所在位置。
FPGA使用串行通信方式，通過HD7279A-SP 芯片來實現對數碼管的顯示控制。
按鍵控制模塊用于控制計時開始、 停止、 清零，共有 4 個狀態：空閑、開始、停止、清零，可通過按鍵切換狀態。在按鍵控制模塊中實現秒表計時。
推薦教材
《現代EDA技術及其應用——基于 FPGA&Verilog HDL的描述與實現》在總結多年課程教學和實踐教學經驗的基礎上，系統闡述學習EDA技術的必要性，全面論述EDA技術的要點，通過對常用FPGA器件的描述及多種典型的數字系統設計，展示了EDA技術的理論、方法與開發實踐。
實驗室配置
| 必需配置 | 電腦、FPGA教學實驗箱。 |
| 可選配置 | 示波器、信號源、萬用表等。 |
附錄A 教學實驗
| 序號 | 實驗性質 | 實驗內容 |
| 1 | 軟件搭建 | FPGA實驗環境搭建 |
| 2 | 開發入門 | 實驗開發工具介紹 |
| 3 | 開發入門 | Quartus 開發基礎 |
| 4 | 開發入門 | 程序固化 |
| 5 | 基礎實驗 | 同步RS觸發器的設計實驗 |
| 6 | 基礎實驗 | 同步T觸發器的設計實驗 |
| 7 | 基礎實驗 | 同步D觸發器的設計實驗 |
| 8 | 基礎實驗 | 同步JK觸發器的設計實驗 |
| 9 | 基礎實驗 | 多數表決器實驗（源碼） |
| 10 | 基礎實驗 | 多數表決器實驗（IP核） |
| 11 | 基礎實驗 | 四位二進制加法器實驗 |
| 12 | 基礎實驗 | 一位 8421 BCD 碼加法器實驗 |
| 13 | 基礎實驗 | 時鐘同步狀態機的設計實驗 |
| 14 | 基礎實驗 | 同步計數器74x163的實現實驗 |
| 15 | 基礎實驗 | 移位寄存器的實現和應用實驗 |
| 16 | 基礎外設 | SDRAM 讀寫實驗 |
| 17 | 基礎外設 | SPI FLASH 讀寫實驗 |
| 18 | 基礎外設 | I2C EEPROM 讀寫實驗 |
| 19 | 基礎外設 | LCD 顯示與觸控實驗 |
| 20 | 基礎外設 | OV5640 攝像頭采集 HDMI 顯示實驗 |
| 21 | 基礎外設 | OV5640 攝像頭采集 LCD 顯示實驗 |
| 22 | 基礎外設 | UART 回環實驗 |
| 23 | 基礎外設 | Micro SD 卡讀寫實驗 |
| 24 | 基礎外設 | 按鍵 LED 燈控制實驗 |
| 25 | 基礎外設 | LED 流水燈實驗 |
| 26 | 基礎外設 | 呼吸燈實驗 |
| 27 | 基礎外設 | 數碼管顯示實驗 |
| 28 | 基礎外設 | 矩陣鍵盤實驗 |
| 29 | 基礎外設 | 十字交通燈實驗 |
| 30 | 綜合實驗 | 電子秒表綜合設計實驗 |
| 31 | 綜合實驗 | 數字電子鐘控制設計實驗 |
| 32 | 綜合實驗 | 八路數字搶答器設計實驗 |
| 33 | 綜合實驗 | 雙向流水燈控制設計實驗 |
| 34 | 綜合實驗 | 籃球比賽 24 秒倒計時設計實驗 |
| 35 | 綜合實驗 | 電子幸運轉盤設計實驗 |
| 36 | 綜合實驗 | 簡易洗衣機定時正反轉控制設計實驗 |
| 37 | 綜合實驗 | 病房呼叫系統設計實驗 |
| 38 | 綜合實驗 | 電梯控制系統設計實驗 |
| 39 | 綜合實驗 | 汽車方向之星設計實驗 |
| 40 | 綜合實驗 | 基于 Sobel 算法的邊緣檢測實驗 |
技術支持
01
協助底板設計和測試，減少硬件設計失誤；
02
協助解決按照用戶手冊操作出現的異常問題；
03
協助產品故障判定；
04
協助正確編譯與運行所提供的源代碼；
05
協助進行產品二次開發；
06
提供長期的售后服務。
