產品特性
Xilinx FPGA DLC10下載器；
支持ISE、ChipScope、Vivado等軟件，支持Windows和Linux操作系統；
兼容原裝Platform Cable USB II，支持FPGA、SoC、CPLD、PROM等Xilinx器件；
自動感應和適應目標I/O電壓，支持5V(TTL)、3.3V(LVCMOS)、2.5V、1.8V和1.5V接口電平器件；
可對SPI接口FLASH PROM器件進行編程，編程速率范圍750KHz~24MHz；
防反插接口轉接板設計，支持10pin 2.54mm或14pin 2.0mm間距接口，同時支持6pin飛線接口，支持熱拔插。

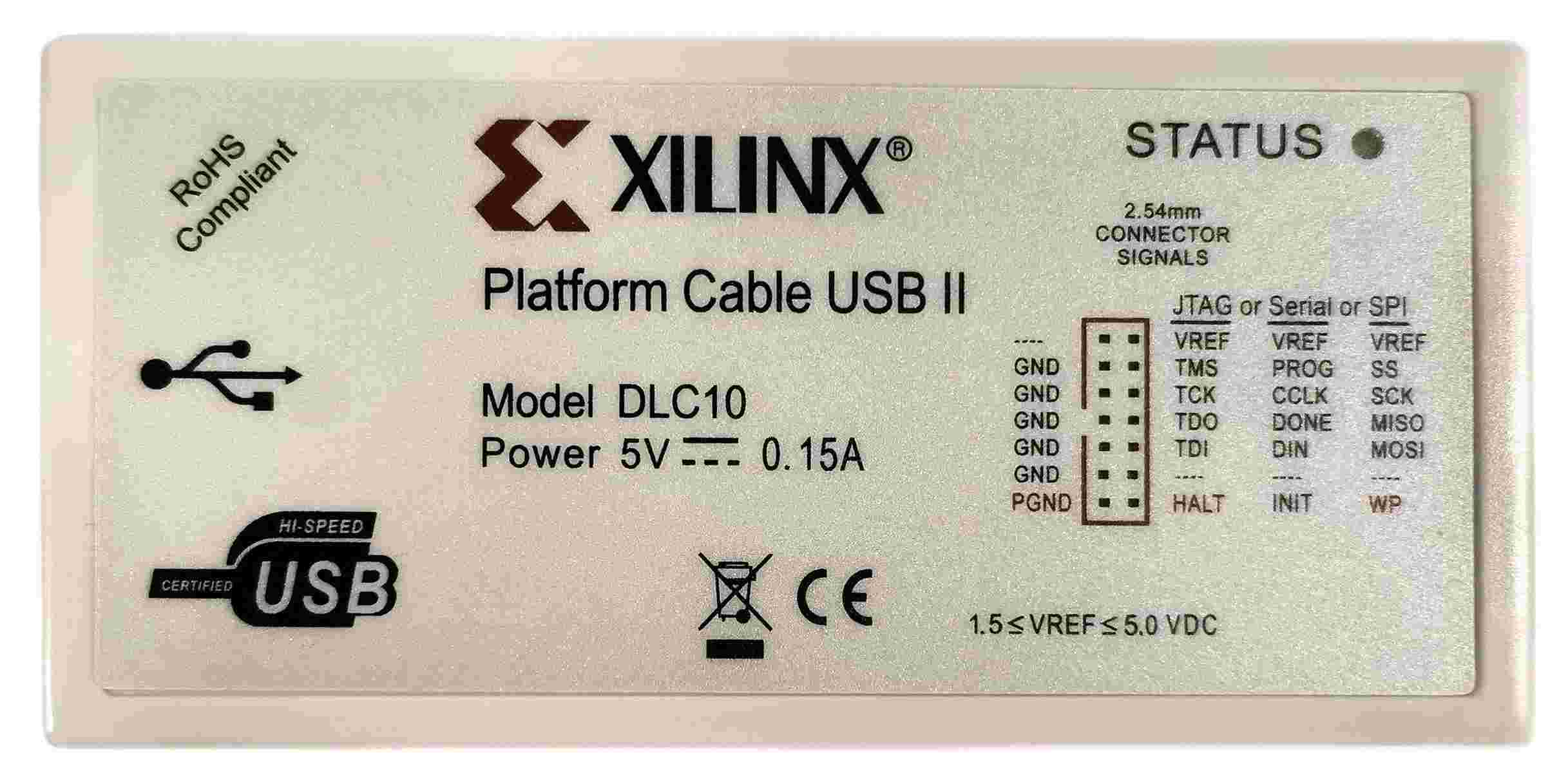

DLC10下載器正面圖

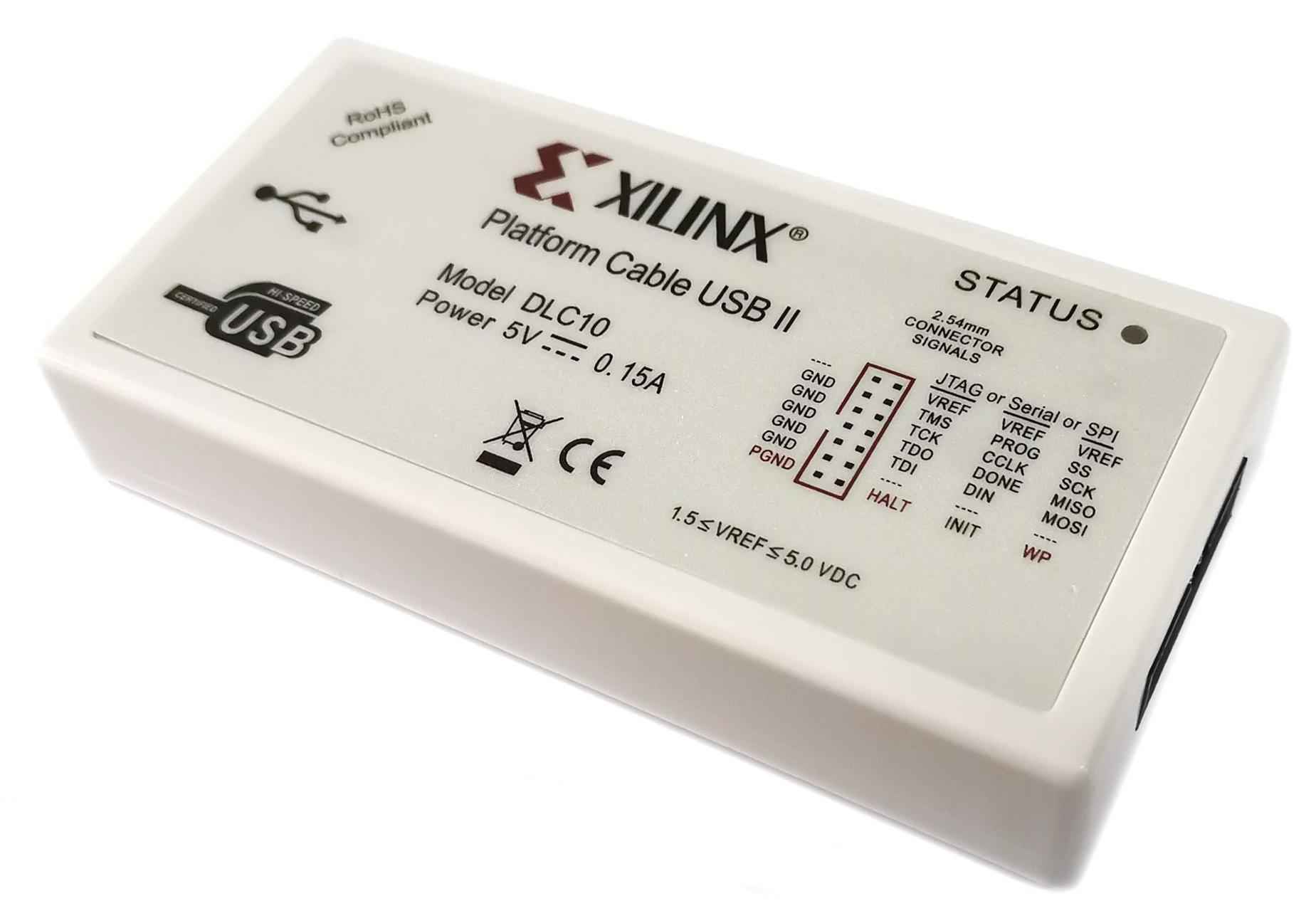

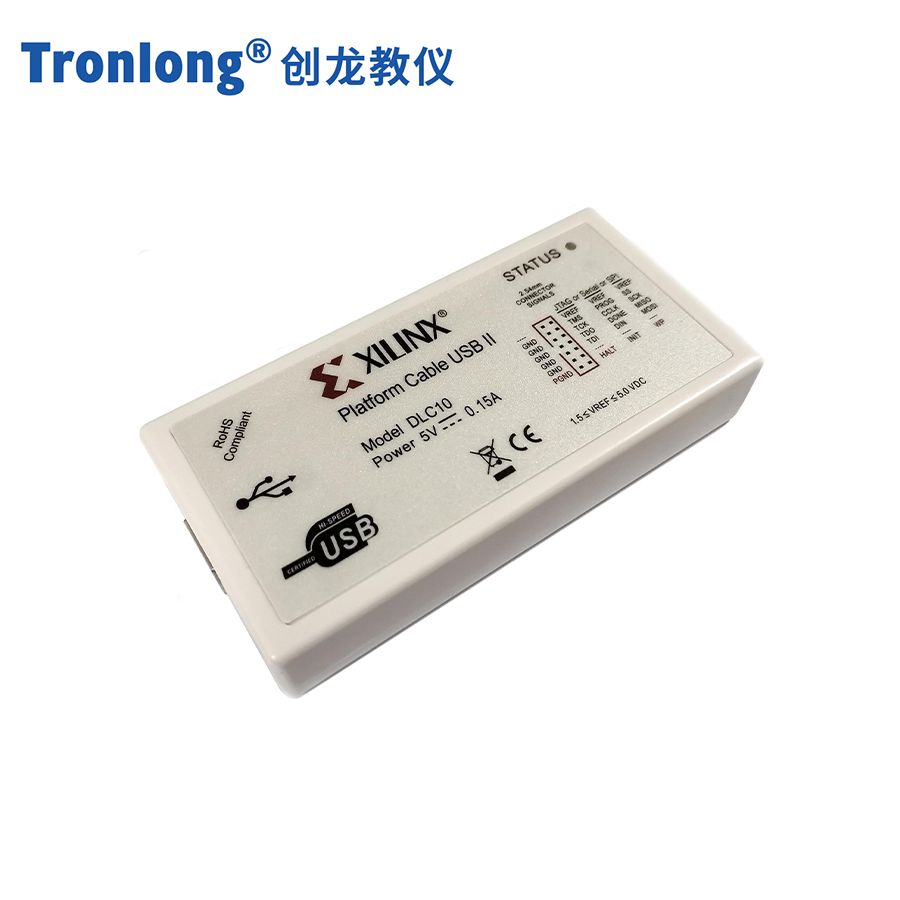

DLC10下載器斜視圖
引腳定義
DLC10下載器引腳定義
狀態指示燈
下載器使用一個雙色LED來指示當前目標電壓。當下載電纜與目標系統連接后，狀態LED起到指示目標板VREF狀態的作用；
使用者必須將目標系統用來給JTAG，SPI或從串腳供電的電源平面連接到下載電纜的VREF輸入引腳上。
（1）狀態指示燈在發生以下情形（之一或多種）顯示為桔黃色：
· 下載電纜沒有與目標系統連接
· 目標系統未上電
· VREF引腳電壓低于1.3V
（2）狀態指示燈在以下情形全部滿足時顯示為綠色：
· 下載電纜與目標系統正確連接
· 目標系統已經上電
· VREF引腳電壓大于等于1.5V
（3）當下載器沒有連接到USB接口或被掛起時，狀態指示燈不發光。
（4）當下載器正在使用時，狀態指示燈為紅色。
發貨清單
| 名稱 | 數量 |
|---|---|
| TL-DLC10 | 1個 |
| 14pin 2.54mm間距轉接板 | 1塊 |
| USB數據線 | 1條 |
| 14pin 2.0mm間距排線 | 1條 |
