FPGA Artix-7嵌入式實驗箱：TLA7-TEB
產品系列：Artix-7
匹配課程：《FPGA技術與應用》
處理器架構：FPGA
實驗箱簡介
軟硬件參數
開發資料
電氣特性
實驗箱機械尺寸
實驗箱套件清單
附錄A 教學實驗
技術支持
增值服務
實驗箱簡介
基于Xilinx Artix-7 系列 FPGA 處理器，邏輯單元 101K 個，DSP Slice 240 個；
嵌入式新型實驗箱，使用靈活，性價比高。由核心板、實驗開發底板、下載器及相關實驗配件組成；
實驗主板支持LED、4*4矩陣鍵盤、數碼管、撥碼開關、UART、XADC、DAC輸出、VGA、HDMI輸入輸出等接口；
實驗主板上支持安裝可拆卸亞克力保護板，保護實驗電路；
工業級核心板，尺寸僅70mm*50mm，主板采用精密工業級B2B連接器，可用于科學研究、畢業設計、電子競賽、產品開發使用；
提供面向教學的豐富實驗資源；
適用于通信、測控、電子等教學領域。

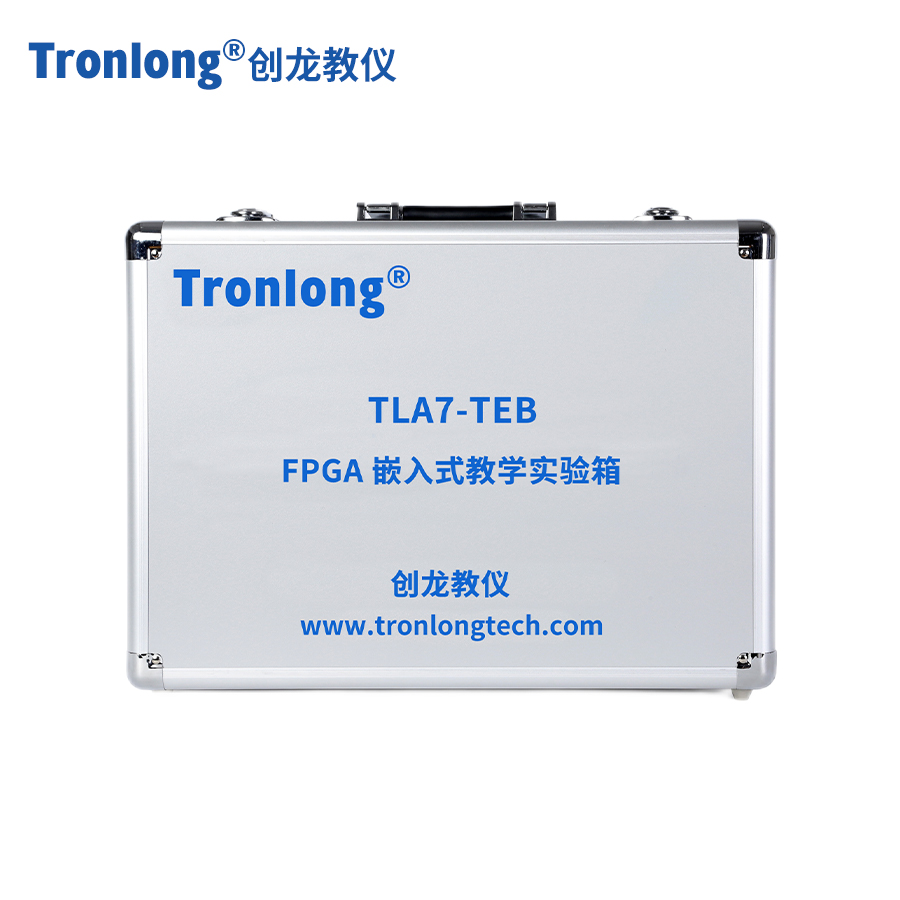

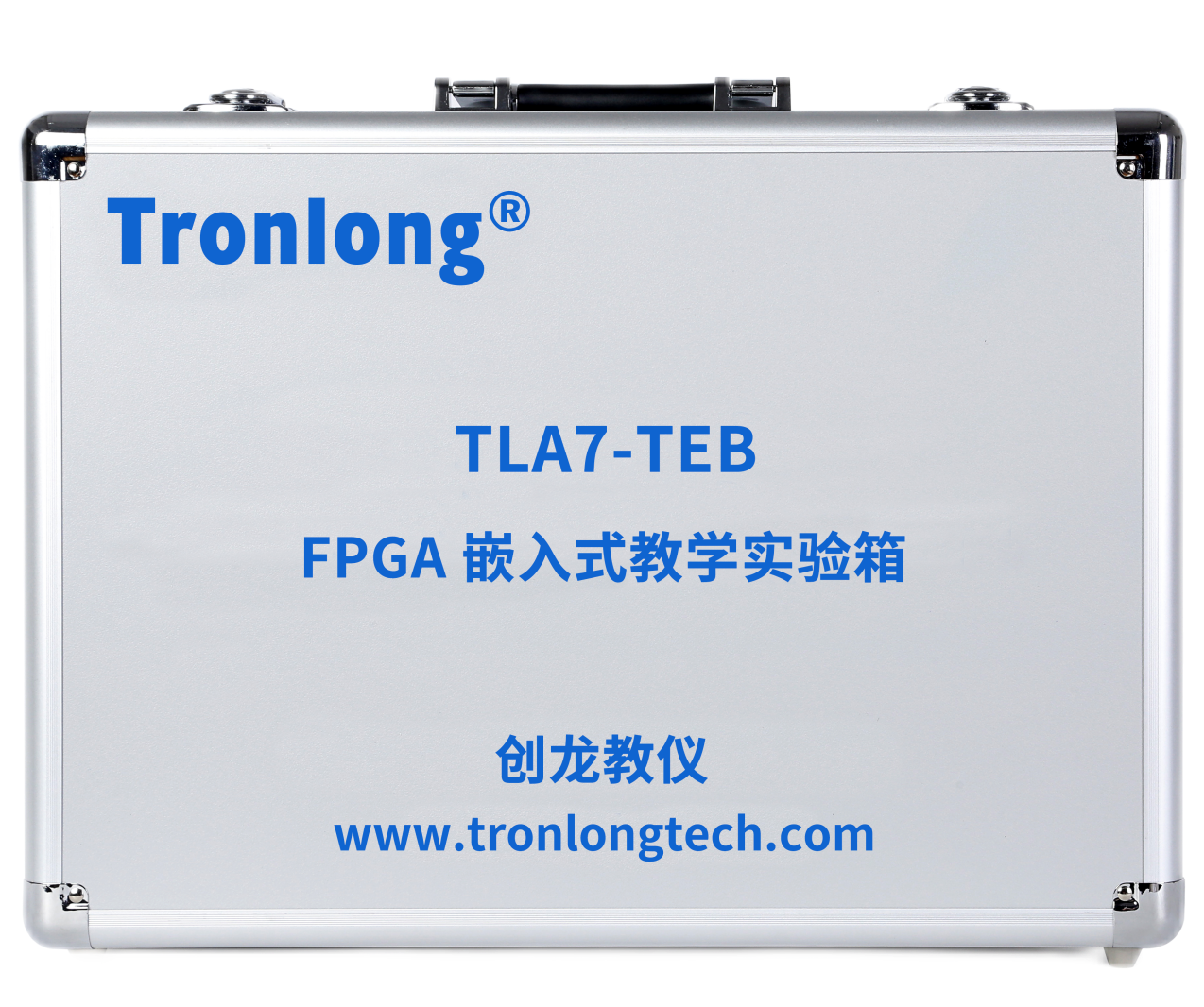

TLA7-TEB實驗箱外觀圖

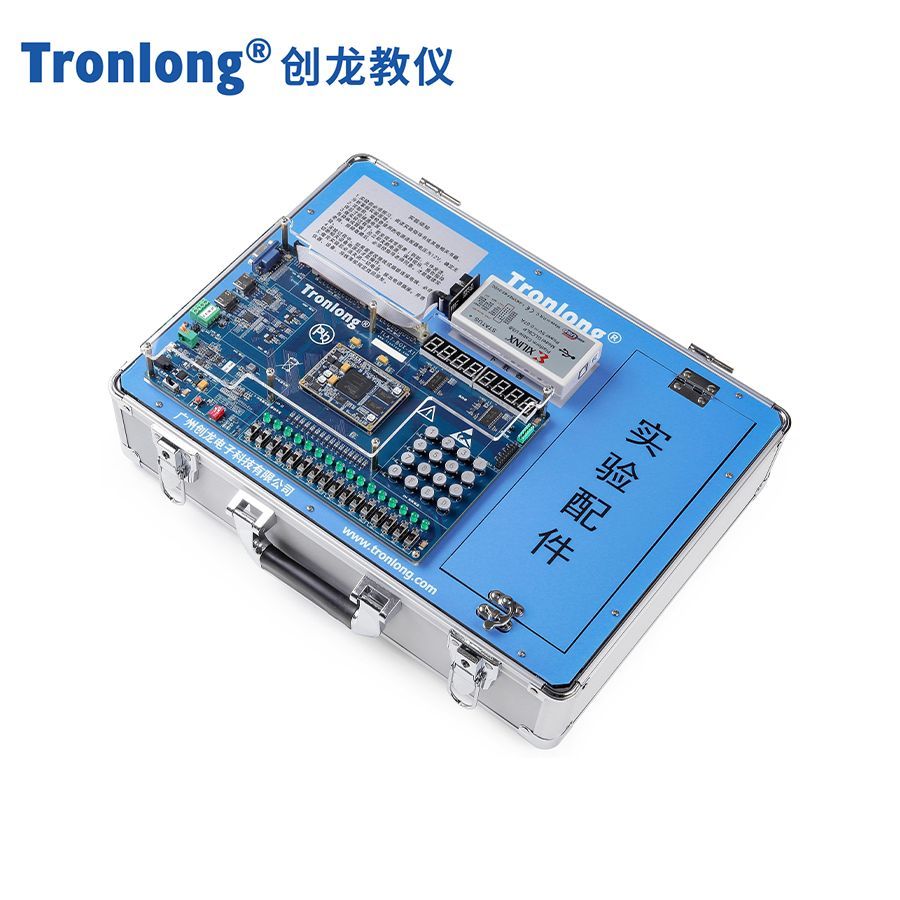

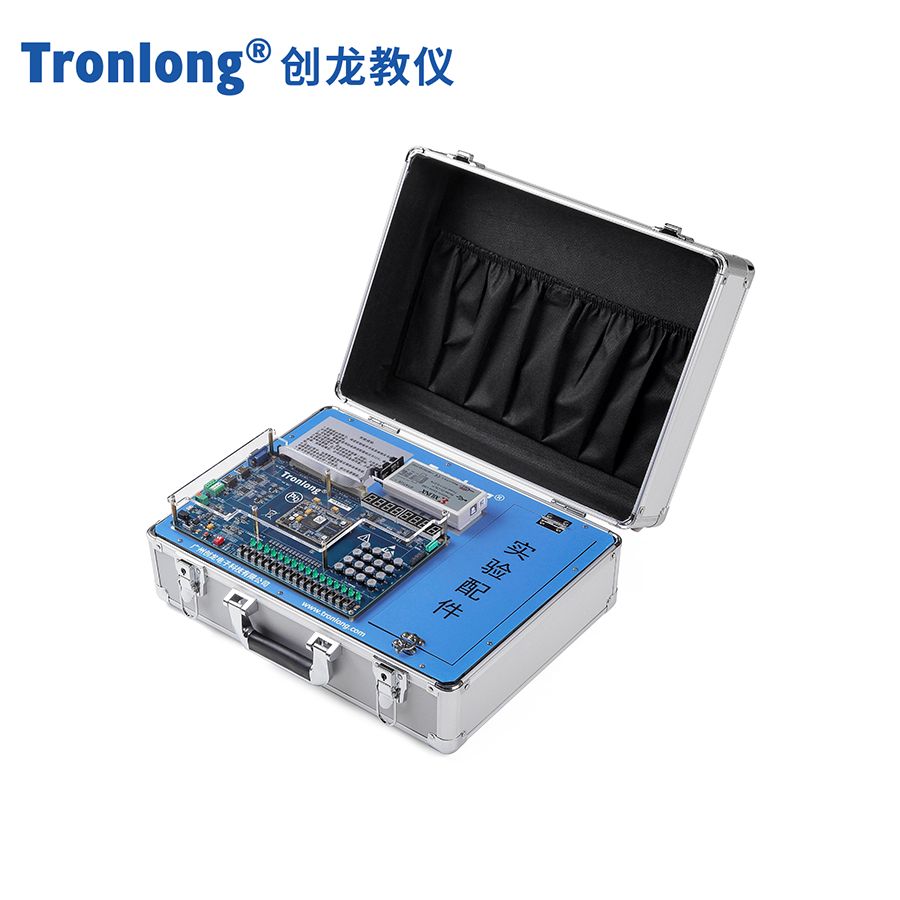

TLA7-TEB實驗箱整體圖

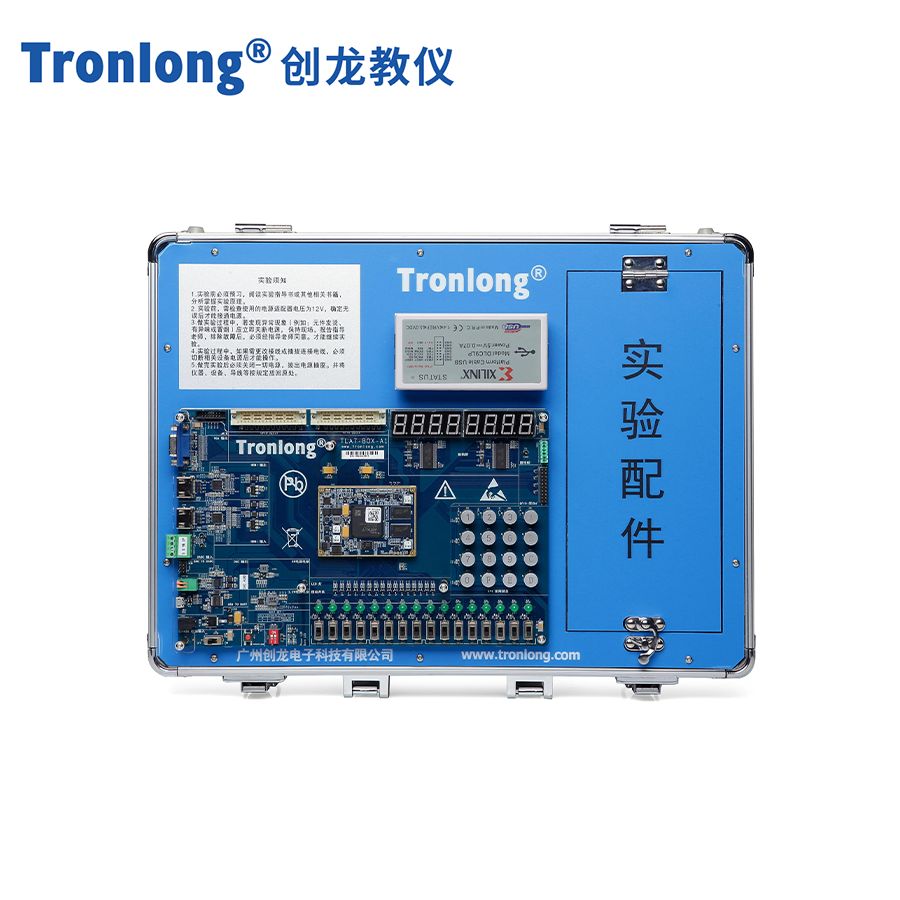

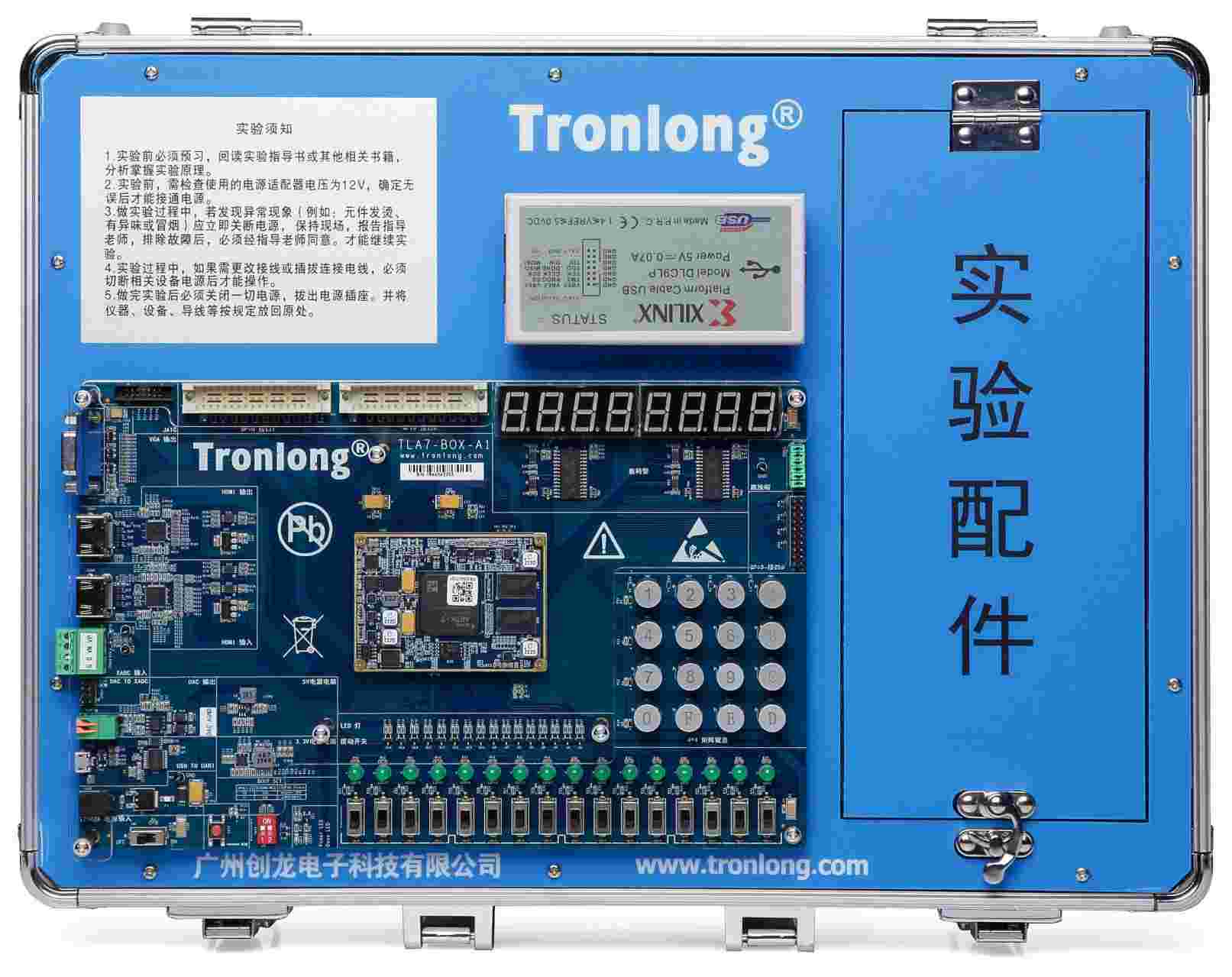

TLA7-TEB實驗箱主體正面圖

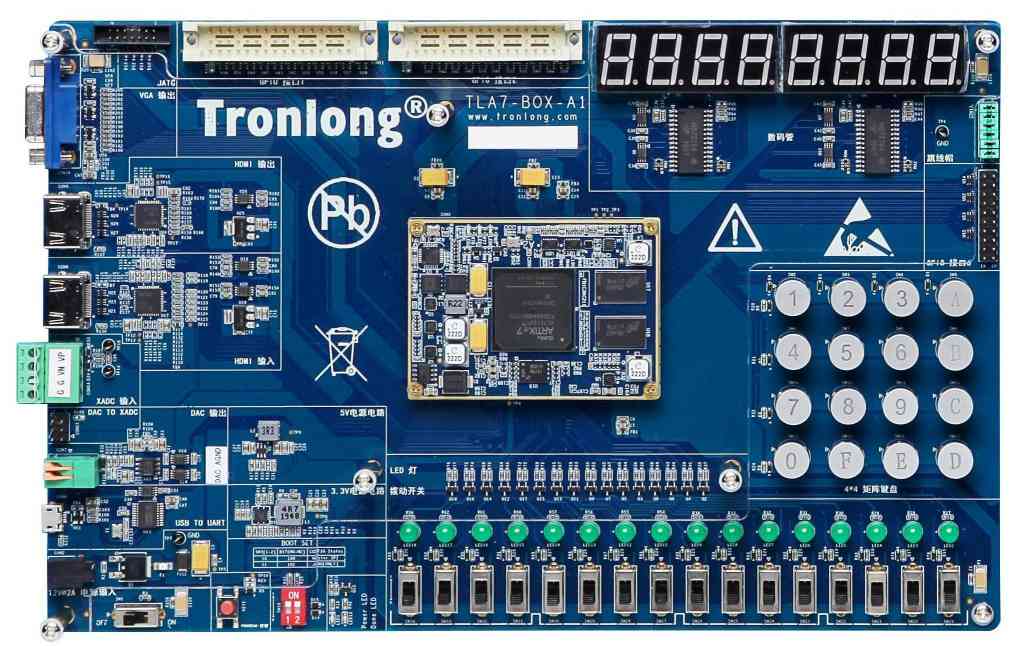

實驗主板正面圖

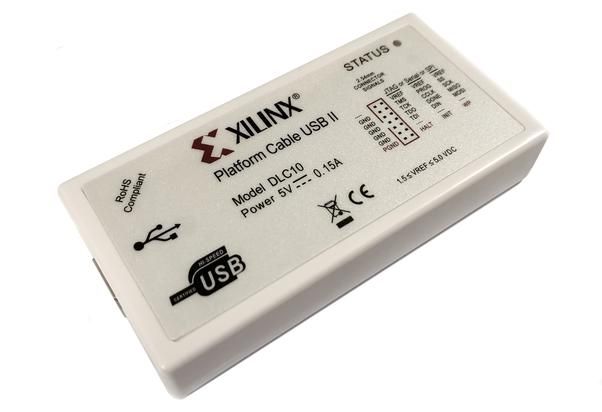

下載器側視圖
TLA7-TEB是創龍一款基于Xilinx Artix-7 系列 FPGA 處理器的新型嵌入式教學實驗箱，提供了豐富的教學實驗，適合高校以及研究所等實驗機構；
嵌入式FPGA實驗箱提供的實驗指導手冊包括實驗?zāi)康?、原理、步驟及源碼解析等，注重實驗的過程，內容詳實且豐富，可以幫助學生打好專業基礎，也有利于教師教學計劃的開展。
相對傳統的實驗箱，使用更加靈活，用途更廣，性價比更高。
軟硬件參數
硬件框圖

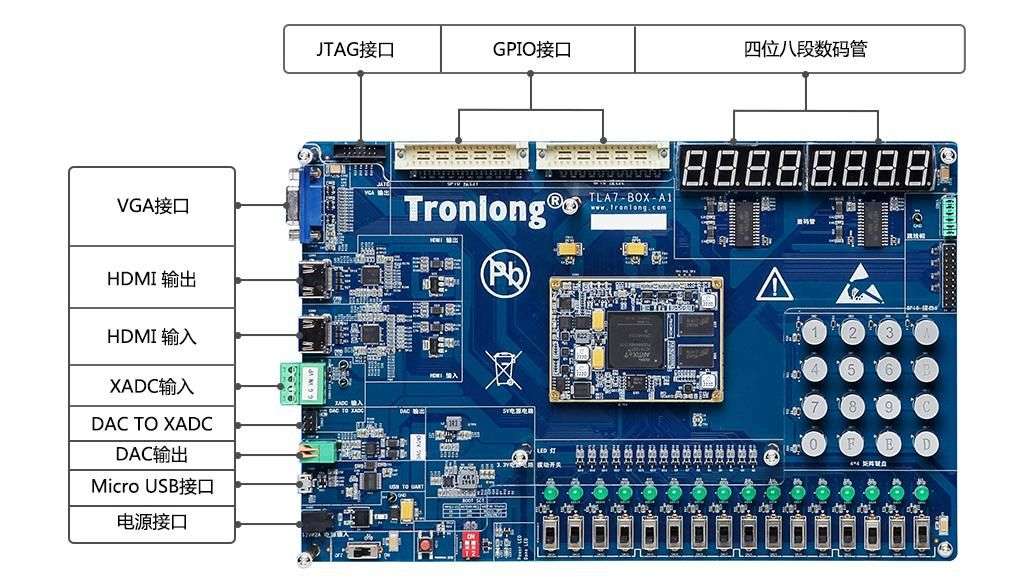

實驗主板硬件資源圖解1

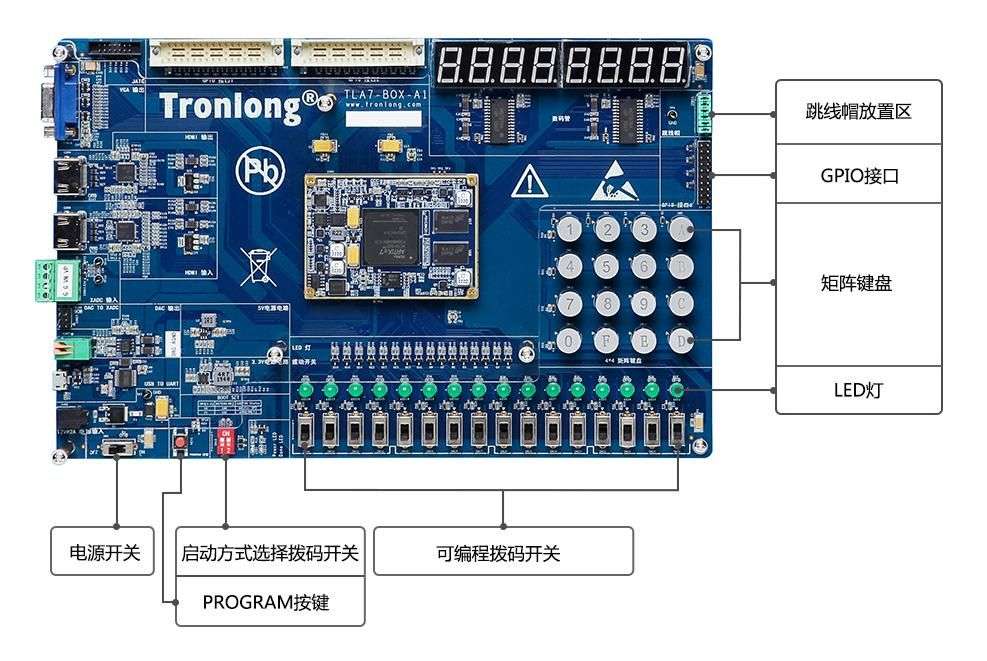

實驗主板硬件資源圖解2

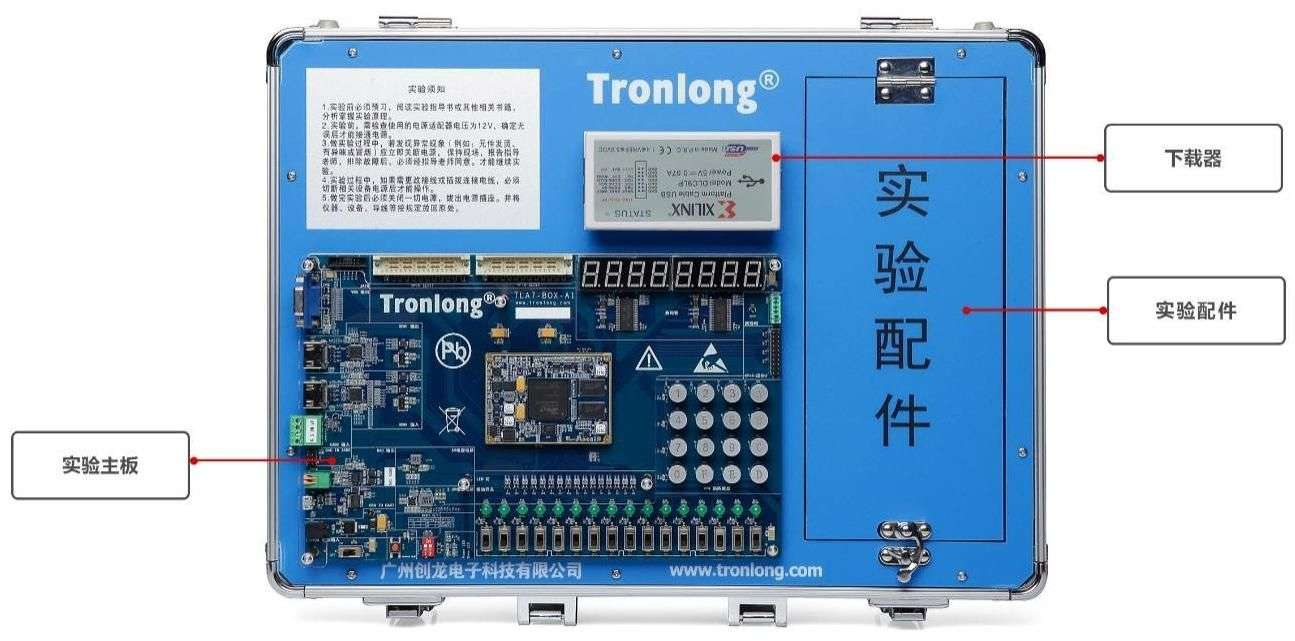

TLA7-TEB實驗箱結構圖
硬件參數
- 實驗主板硬件參數 -
| CPU | Xilinx Artix-7 FPGA， XC7A100T-2FGG484I |
| ROM | 256Mbit SPI NOR FLASH |
| RAM | 512MByte DDR3 |
| EEPROM | 256Kbit |
| LED | 3x 核心板LED（1個電源指示燈，2個用戶指示燈） |
| 16x 底板LED | |
| SWITCH | 16x用戶撥碼開關 |
| 1x電源撥碼開關 | |
| KEY | 1x 4*4矩陣鍵盤 |
| VGA | 1x VGA接口 |
| HDMI | 1x HDMI IN |
| 1x HDMI OUT | |
| XADC | 1x XADC接口 |
| DAC | 1x DAC，TI TLC5615，單通道，10bit，1.21MHz更新速率，量程范圍0~5V |
| DAC TO XADC | 1x 6pin接口 |
| NIXIE TUBE | 2x 四位八段數碼管 |
| UART | 1x UART，Micro USB接口 |
EXTENDED INTERFACE | 2x 歐式端子，GPIO接口，48Pin直插接口 |
| 1x 20pin排針接口，GPIO接口 | |
| 1x 12pin跳線帽放置區 | |
| JTAG | 1x 14pin JTAG接口，間距2.0mm |
| BOOT SET | 1x 2bit啟動方式選擇撥碼開關 |
| POWER | 1x 12V 2A直流輸入，DC417電源接口，外徑4.4mm，內徑1.65mm |
- 下載器特性 -
| 型號 | DLC10 |
| 10pin/14pin JTAG接口 | 支持 |
| 編程速率 | 750KHz到24MHz可選 |
| VREF電平范圍 | 1.5V~5.0V |
| 支持Xinlinx器件 | 支持FPGA、SoC、CPLD、PROM等 |
| 支持軟件 | ISE、iMPACT、ChipScope、Vivado等軟件 |
| IO 電壓 | 自動檢測和適應I/O電壓，支持5V(TTL)、3.3V(LVCMOS)、2.5V、1.8V和1.5V接口電平器件 |
軟件參數
| VIVADO版本號 | Vivado2015.2 |
開發資料
教學資源
提供芯片數據手冊、底板原理圖；
提供完整的實驗代碼，以及適合教學的《教學實驗指導手冊》。 目錄詳見附錄A，教學實驗主要包括：
· FPGA實驗環境搭建與Vivado開發基礎
· 組合邏輯實驗
· 時序邏輯實驗
· FPGA基礎外設實驗
· 綜合實驗
電氣特性
核心板工作環境
| 環境參數 | 最小值 | 典型值 | 最大值 |
|---|---|---|---|
| 工業級溫度 | -40℃ | / | 85℃ |
| 工作電壓 | / | 12V | / |
實驗箱機械尺寸
| 名稱 | 長 | 寬 | 高 |
|---|---|---|---|
| 實驗箱箱體 | 433MM | 317MM | 184MM |
| 實驗主板 | 265MM | 170MM | / |
實驗箱套件清單
| 名稱 | 數量 |
| TLA7-BOX實驗主板 | 1塊 |
| DLC10 FPGA下載器 | 1個 |
| 交通燈模塊 | 1個 |
| 12V 2A電源適配器 | 1個 |
| 實驗箱資料光盤 | 1套 |
| Micro USB線 | 2條 |
| VGA線 | 1根 |
| 杜邦線 | 若干 |
| 導線 | 若干 |
| 跳線帽 | 若干 |
附錄A 教學實驗
| FPGA實驗環境搭建與Vivado開發基礎 | FPGA實驗環境搭建 |
| Vivado開發基礎 | |
| 觸發器設計實驗 | 同步RS觸發器的設計實驗 |
| 同步T觸發器的設計實驗 | |
| 同步D觸發器的設計實驗 | |
| 同步JK觸發器的設計實驗 | |
| 組合邏輯實驗 | 多數表決器實驗（源碼） |
| 多數表決器實驗（IP核） | |
| 四位二進制加法器實驗 | |
| 一位8421 BCD碼加法器實驗 | |
| 時序邏輯實驗 | 時鐘同步狀態機的設計實驗 |
| 同步計數器74x163的實現實驗 | |
| 移位寄存器的實現和應用實驗 | |
| FPGA基礎外設實驗 | LED流水燈實驗 |
| 數碼管顯示實驗 | |
| VGA顯示實驗 | |
| UART回環實驗 | |
| 矩陣鍵盤實驗 | |
| 存儲器讀寫實驗 | |
| 綜合實驗 | 電子秒表綜合設計實驗 |
| 應用XADC實現多路電壓采集及顯示實驗 | |
| DAC呼吸燈實驗 | |
| 簡易多通道示波器實驗 | |
| 脈沖發生器實驗 | |
| 十字交通燈實驗 | |
| 數字電子鐘控制電路設計實驗 | |
| 八路數字搶答器電路設計實驗 | |
| 雙向流水燈控制電路設計實驗 | |
| 籃球比賽24秒倒計時電路設計實驗 | |
| 電子幸運轉盤電子電路設計實驗 | |
| 交通信號燈控制電路設計實驗 | |
| 簡易洗衣機定時正反轉控制電路設計實驗 | |
| 病房呼叫系統電路設計實驗 | |
| 電梯控制系統電路設計實驗 | |
| 汽車方向之星電路設計實驗 |
