DSP C6000嵌入式實驗箱：TL6748-PlusTEB

產品系列：C6000

匹配課程：《DSP技術與應用》

處理器架構：DSP

免費申請試用

產品詳情資料下載產品視頻可選配件

實驗箱簡介

軟硬件參數

可選攝像頭模塊

開發資料

電氣特性

實驗箱機械尺寸

實驗箱套件清單

附錄A 教學實驗

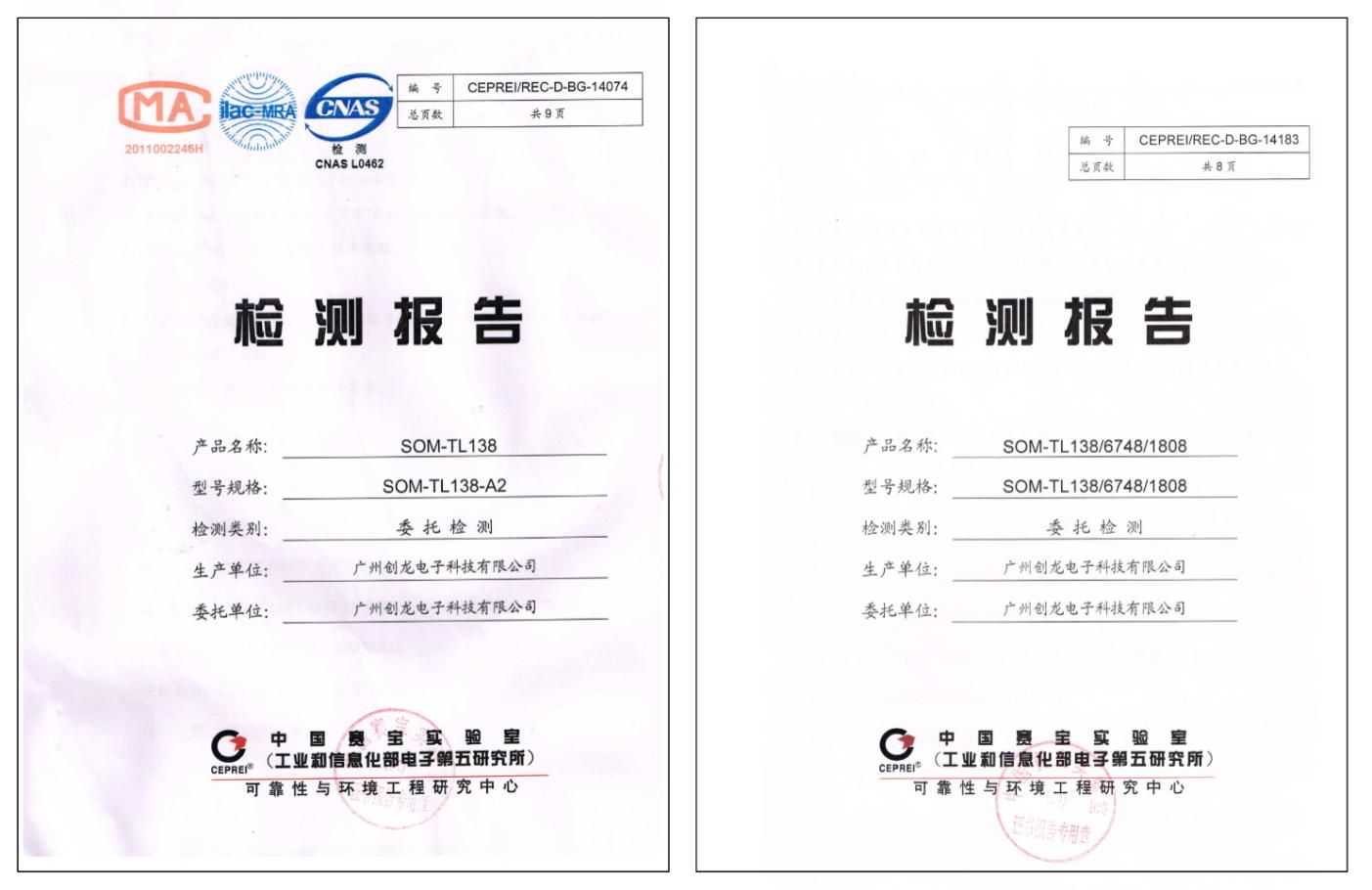

產品認證

技術支持

增值服務

實驗箱簡介

基于TI TMS320C6748定點/浮點DSP C674x處理器，主頻456MHz，高達3648MIPS和2746MFLOPS的運算能力；

實驗箱采用核心板+底板結構，含工業級TMS320C6748 DSP核心板、實驗底板、DSP仿真器、7寸LCD電阻觸摸屏和CMOS數字攝像頭模塊，可選模擬攝像頭模塊；

實驗箱標配7寸可觸摸電阻屏，可選10寸可觸摸電阻屏，支持RS232、RS485、VGA、SD、SATA、USB、USB OTG、EMIF、VPIF、SPI、I2C、ADC、DAC、音頻輸入輸出、百兆以太網口、RTC座、步進電機、直流電機（有刷和無刷二選一）、4*4矩陣鍵盤、蜂鳴器、交通燈、數碼管等接口；

實驗底板上板載波形發生器，采用AD9833芯片，可輸出三種波形：正弦波、方波、三角波；

實驗板上支持安裝可拆卸亞克力保護板，保護實驗電路；

實驗底板上板載波形發生器，采用AD9833芯片，可輸出三種波形：正弦波、方波、三角波，可通過旋鈕控制輸出范圍為0~4.5V；

實驗板上支持安裝可拆卸亞克力保護板，保護實驗電路；

工業級核心板，尺寸僅55mm*33mm，主板采用精密工業級B2B連接器，可用于科學研究、畢業設計、電子競賽、產品開發使用；

適用于圖像處理、音頻處理、信號處理、通信、測控、自動化等教學領域。

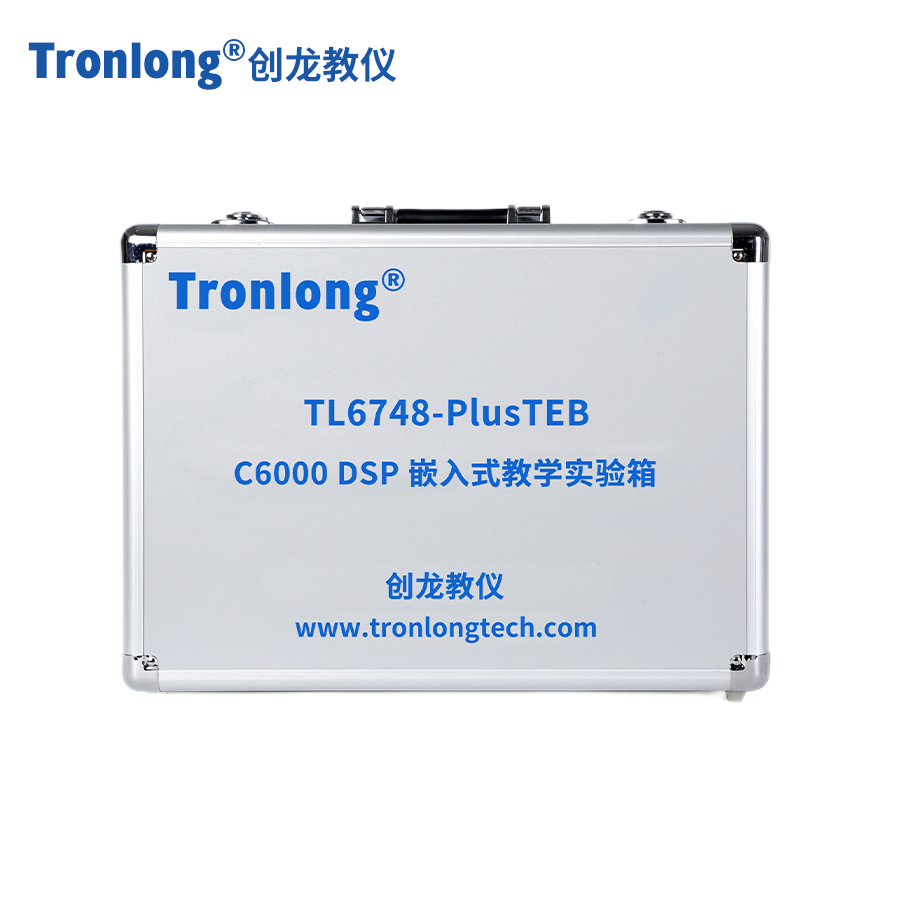

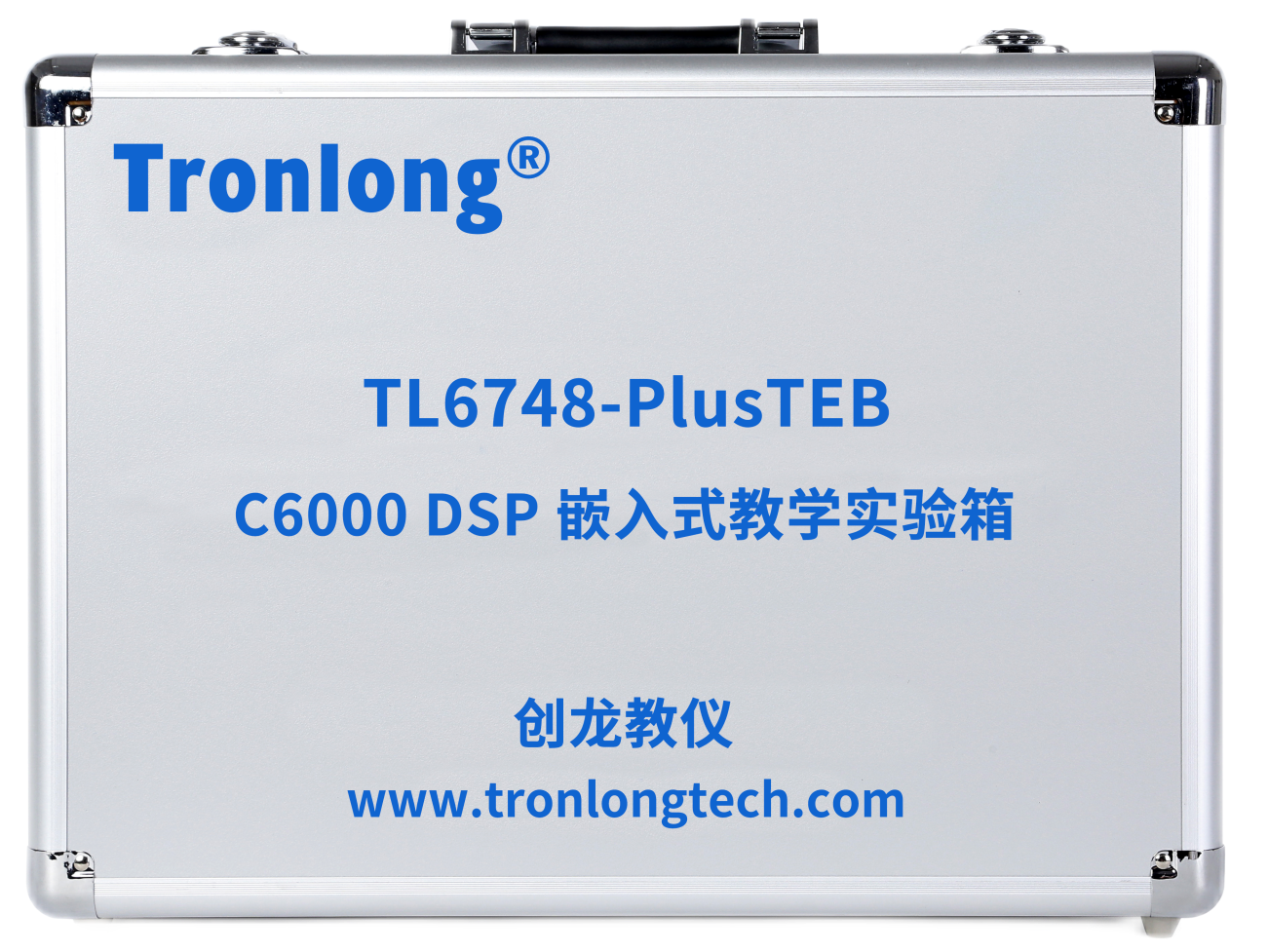

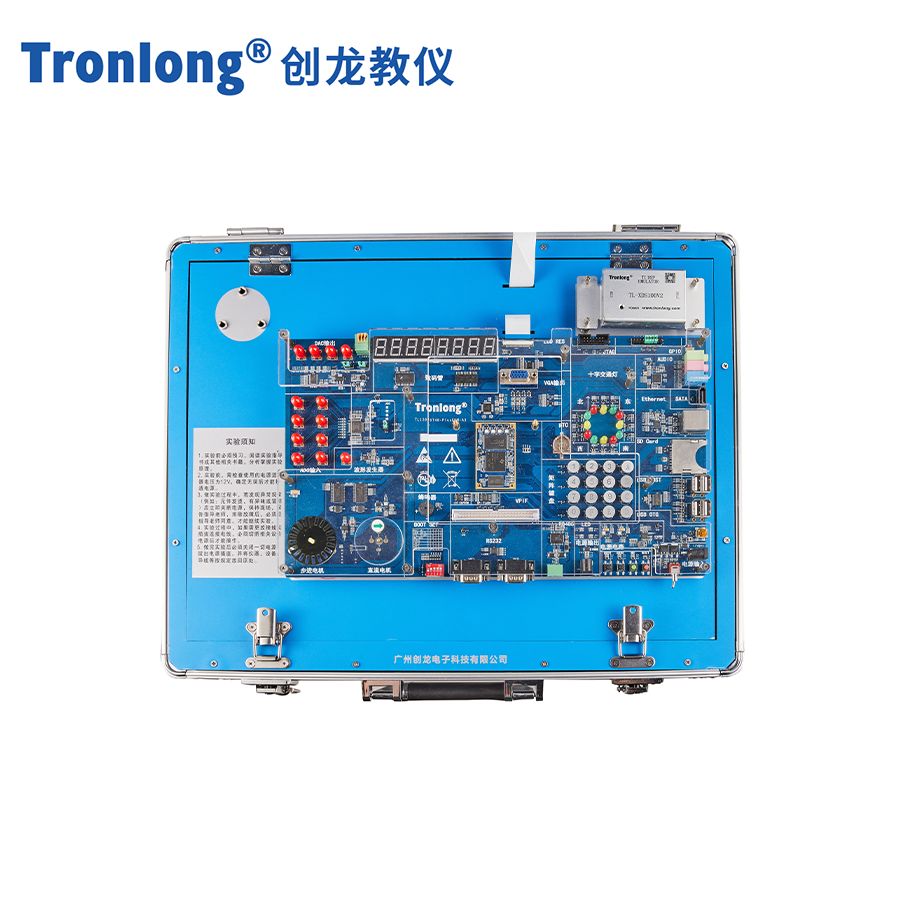

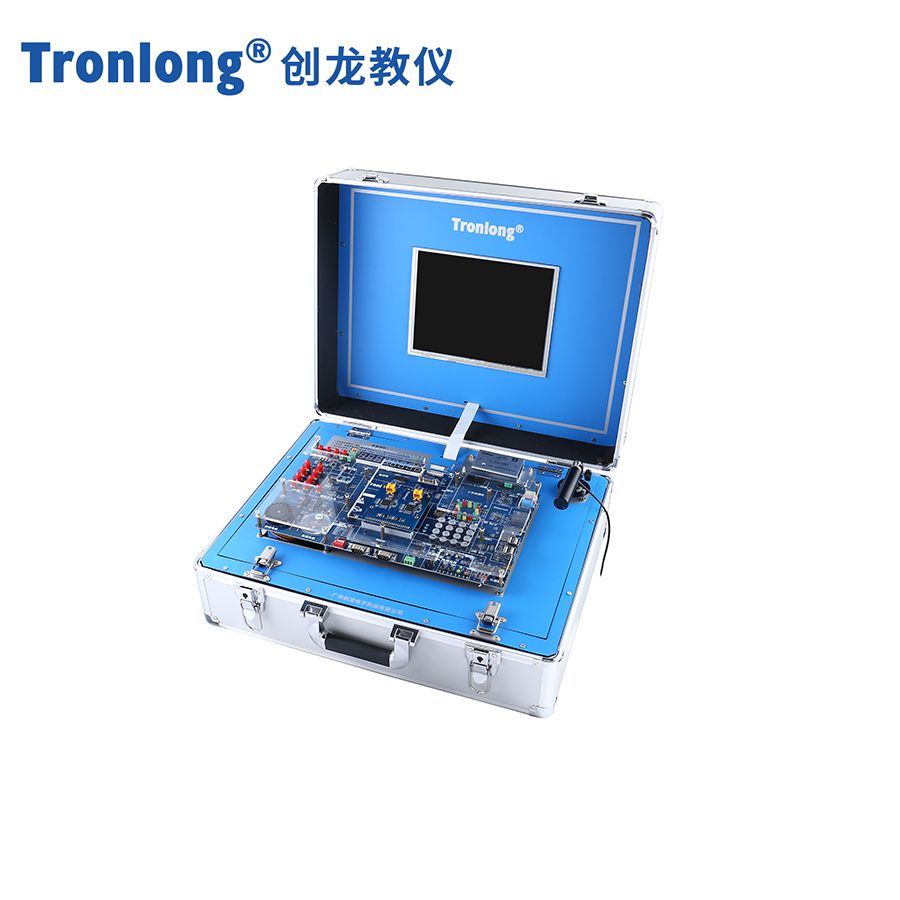

TL6748-PlusTEB 實驗箱外觀圖

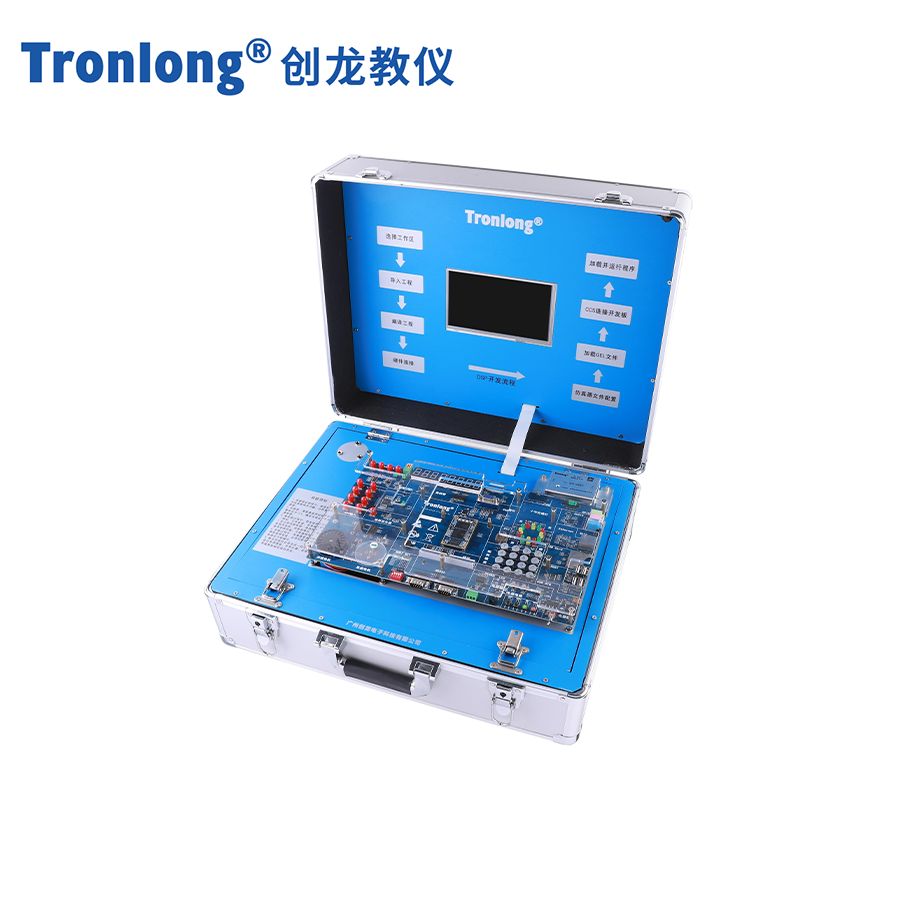

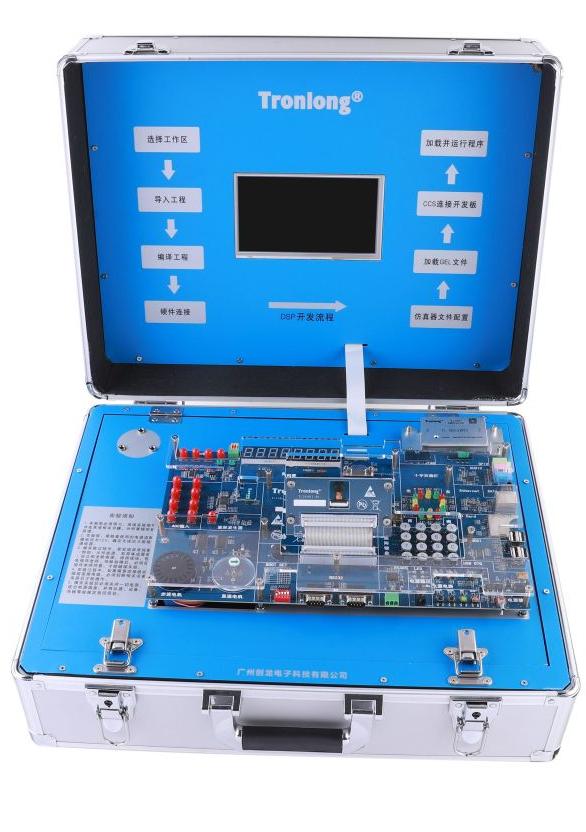

TL6748-PlusTEB 實驗箱整體圖

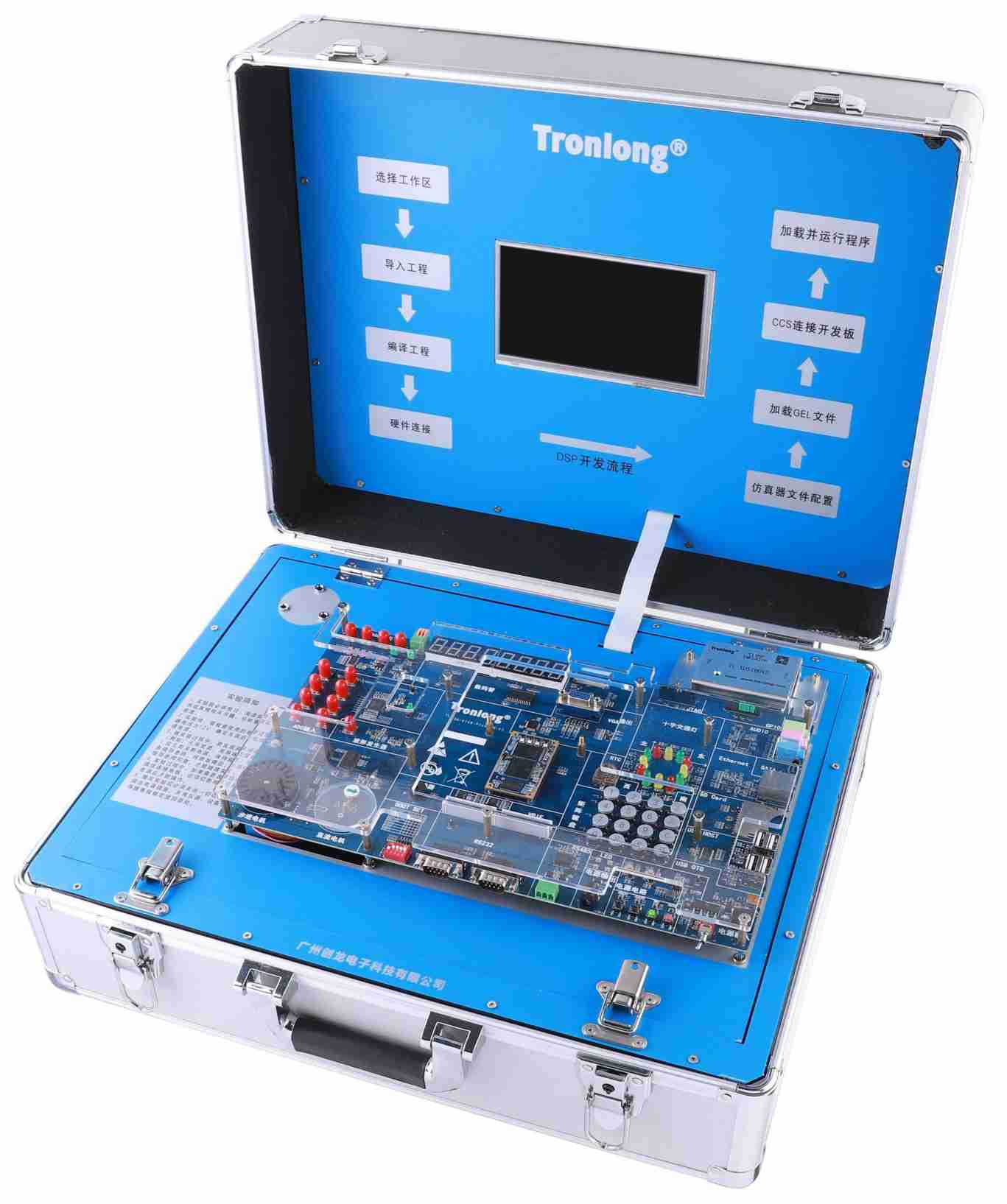

TL6748-PlusTEB 實驗箱主體正面圖

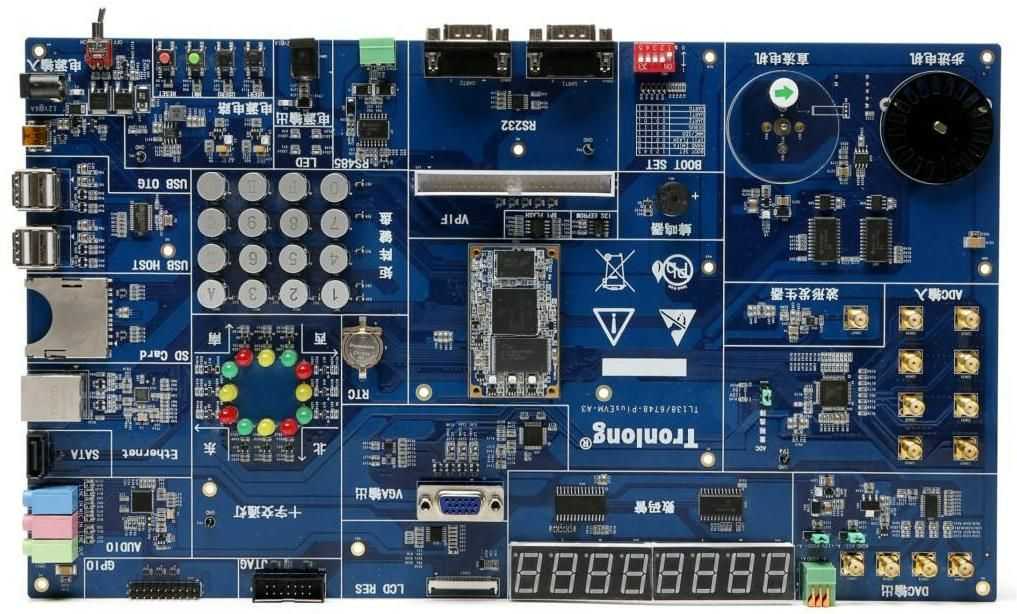

實驗板正面圖

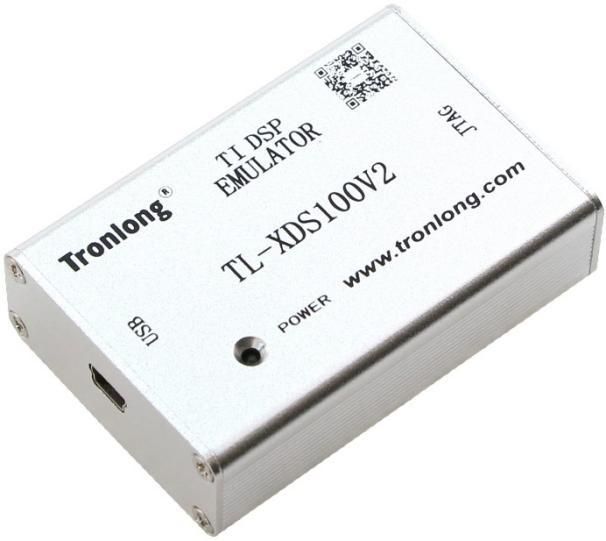

仿真器側視圖

TL6748-PlusTEB是創龍一款基于TI TMS320C6748的定點/浮點DSP C674x嵌入式教學實驗箱，提供了豐富的教學實驗以及相應的視頻教程，適合高校以及研究所等實驗機構；

TL6748-PlusTEB實驗箱提供的實驗指導手冊包括實驗目的、原理、步驟及源碼解析等，注重實驗的過程，內容詳實且豐富，可以幫助學生打好專業基礎，也有利于教師教學計劃的開展。

軟硬件參數

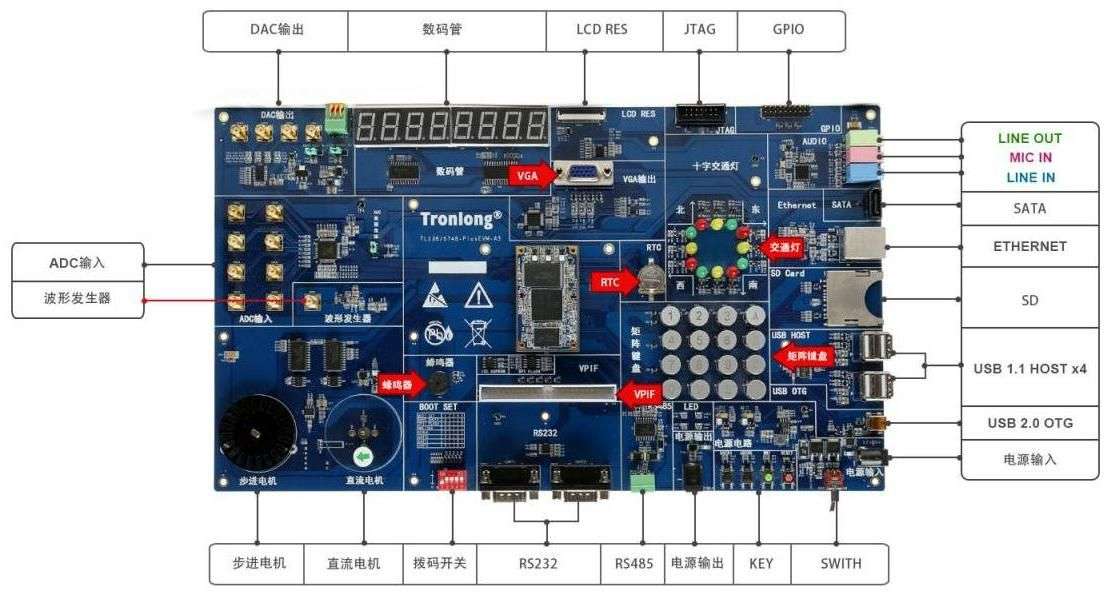

實驗板硬件資源圖解

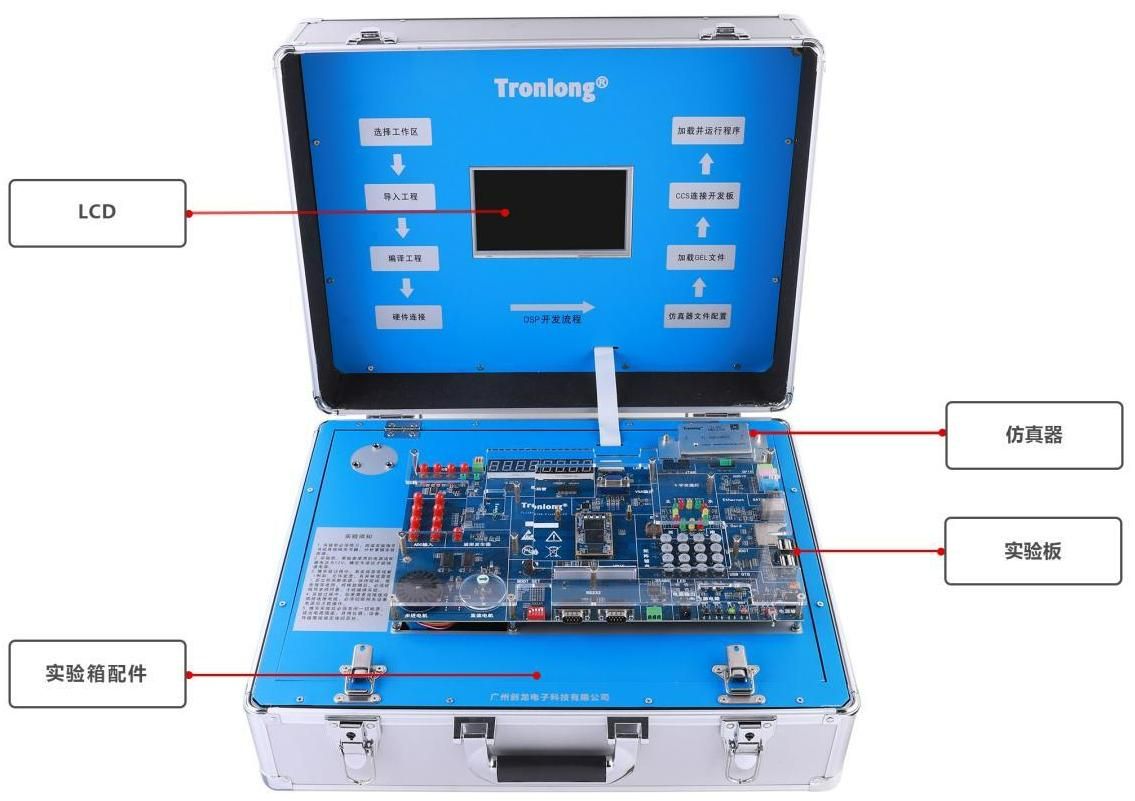

TL6748-PlusTEB 實驗箱結構圖null

TL6748-PlusTEB 實驗箱結構圖

硬件參數

- 實驗板硬件參數 -

CPU	TI TMS320C6748，定點/浮點 DSP C674x，主頻 456MHz
ROM	128MByte NAND FLASH
RAM	128MByte DDR2
FLASH	4 MByte SPI FLASH
B2B Connector	2x 50pin 公座 B2B，2x 50pin 母座 B2B，間距 0.5mm，共 200pin
IO	1x 20pin 排母（2*10，2.54mm），IO 拓展口
KEY	1x 系統復位按鍵，1x 非屏蔽中斷按鍵，2x 可編程輸入按鍵
LED	核心板：1x 供電指示燈，2x 可編程指示燈
LED	底板：1x 供電指示燈，4x 可編程指示燈
JTAG	1x 14pin TI Rev B JTAG 接口
LCD	1x LCD 觸摸屏接口，40pin 接口
BOOT SET	1x 5bit 啟動方式選擇撥碼開關
SD	1x SD 卡接口
RTC	1x CR1220 RTC 座
SATA	1x 7pin SATA 硬盤接口
Ethernet	1x RJ45 以太網口，10/100M 自適應
USB	1x USB 2.0 OTG 接口
USB	4x USB 1.1 HOST 接口，通過 USB HUB 拓展得到
AUDIO	1x 3.5mm LINE IN 音頻輸入接口
	1x 3.5mm MIC IN 音頻輸入接口
	1x 3.5mm LINE OUT 音頻輸出接口
VIDEO	2x RS232 串口（UART1 和 UART2） 1x RS485 串口（RS485 和 UART1 復用）
AD	ADI AD7606，8 通道，16bit，200K 采樣率，量程范圍±5V 或±10V
DA	TI TL5724，4 通道，12bit，默認使用板載基準電壓，量程范圍為 0～+5V、0～+10V、0～ +10.8V；若使用外接±12V 基準電壓，量程范圍為±5V、±10V、±10.8V
KEY	4*4 矩陣按鍵
MOTOR	1x 直流電機（可選直流有刷無感電機或直流無刷測速電機）
MOTOR	1x 五線四相步進電機
BUZZER	1x 無源蜂鳴器
LIGHT	1x 十字交通燈
NIXIE	2x 八段數碼管
CAMERA	1x IDC3 簡易牛角座（2x 25pin 規格），間距 2.54mm，TL2640I、TL5147 模塊專用
WAVEFORM	AD9833 波形發生器，能產生正弦波、方波、三角波，SMA 座；方波：1Hz(3.4v) ~ 1MHz(3.4v)；正弦波：1Hz(616mv) ~ 1MHz(616mv)；三角波：1Hz(620mv) ~ 1MHz(580mv)。
SWITCH	1x 電源撥碼開關
POWER	12V 6A 直流輸入 DC-005 電源接口，外徑 5.5mm，內徑 2.1mm

備注：創龍 SOM-TL138、SOM-TL6748 核心板在硬件上 pin to pin 兼容。

- 仿真器特性 -

型號	XDS100V2
調試功能	連接/斷開，讀/寫內存，讀取寄存器，加載程序，運行、停止步驟，支持斷點調試，實時模式
JTAG 復位	支持
ETB(Embedded Trace Buffer)	支持
目標電纜斷開檢測	支持
目標芯片掉電檢測	支持
USB 2.0 高速（480Mbit/s）	支持
20pin/14pin JTAG 接口	支持
1.8V 與 3.3V IO	支持
支持版本	CCS4、CCS5、CCS6 或更高版本，不支持 CCS3.3 及更低版本

軟件參數

DSP 端軟件支持	裸機、SYS/BIOS 操作系統
CCS 版本號	CCS5.5

可選攝像頭模塊

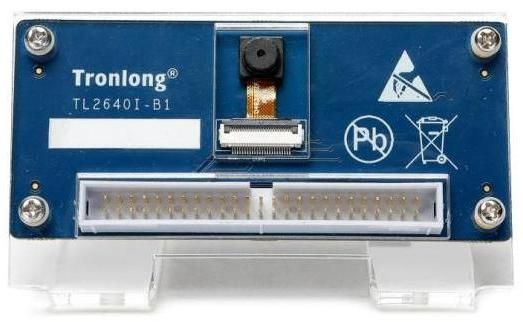

TL2640I CMOS攝像頭模塊（標配）

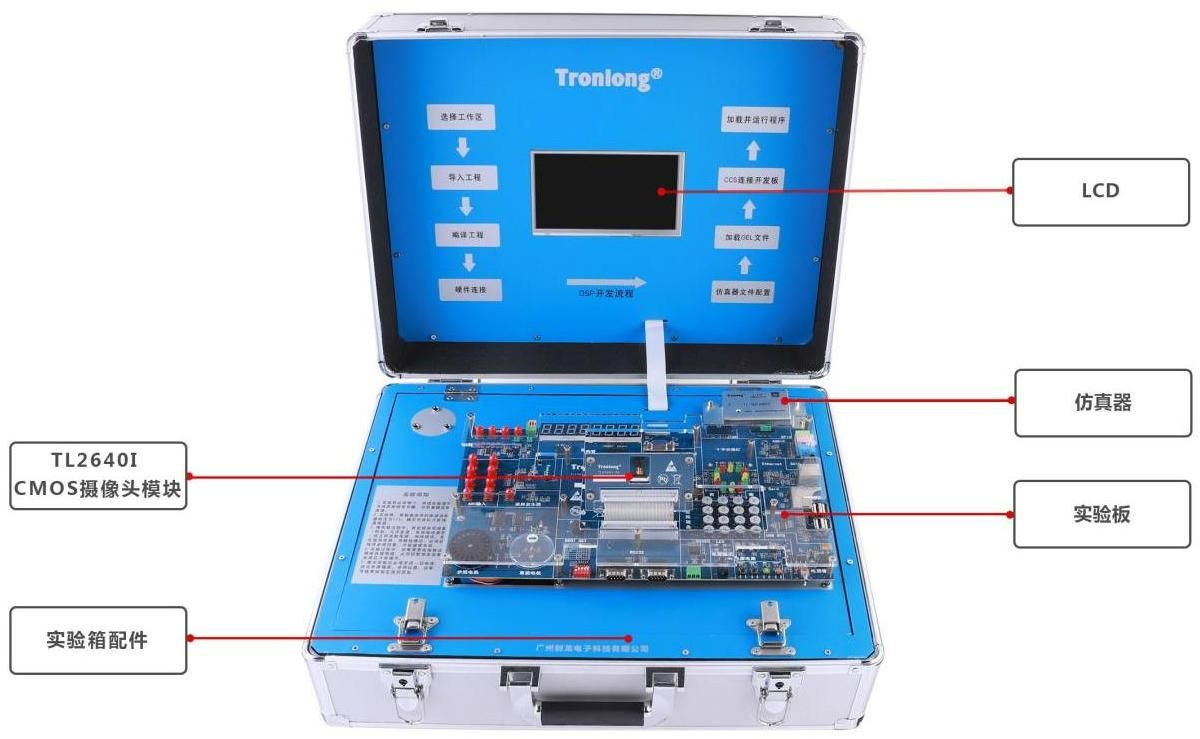

TL6748Plus-TEB標配攝像頭效果

模塊名稱

TL2640I CMOS 攝像頭模塊（標配）

模塊特性

（1）基于 OV2640 設計，可支持 200 萬像素；

（2）分辨率可高達 1600x1200，同時支持 640x480、800x600、1024x768、 1280x1024；

（3）最高幀率可達 60 幀/秒。

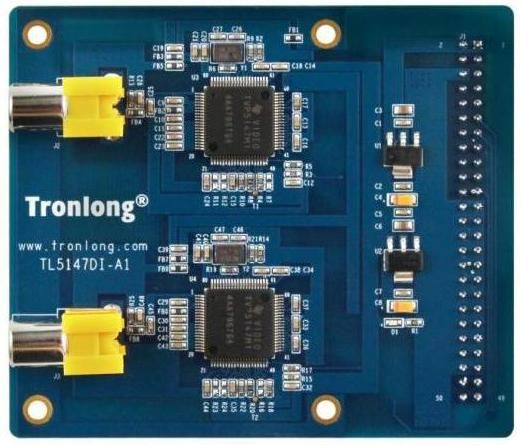

TL5147DI復合視頻采集模塊（可選）

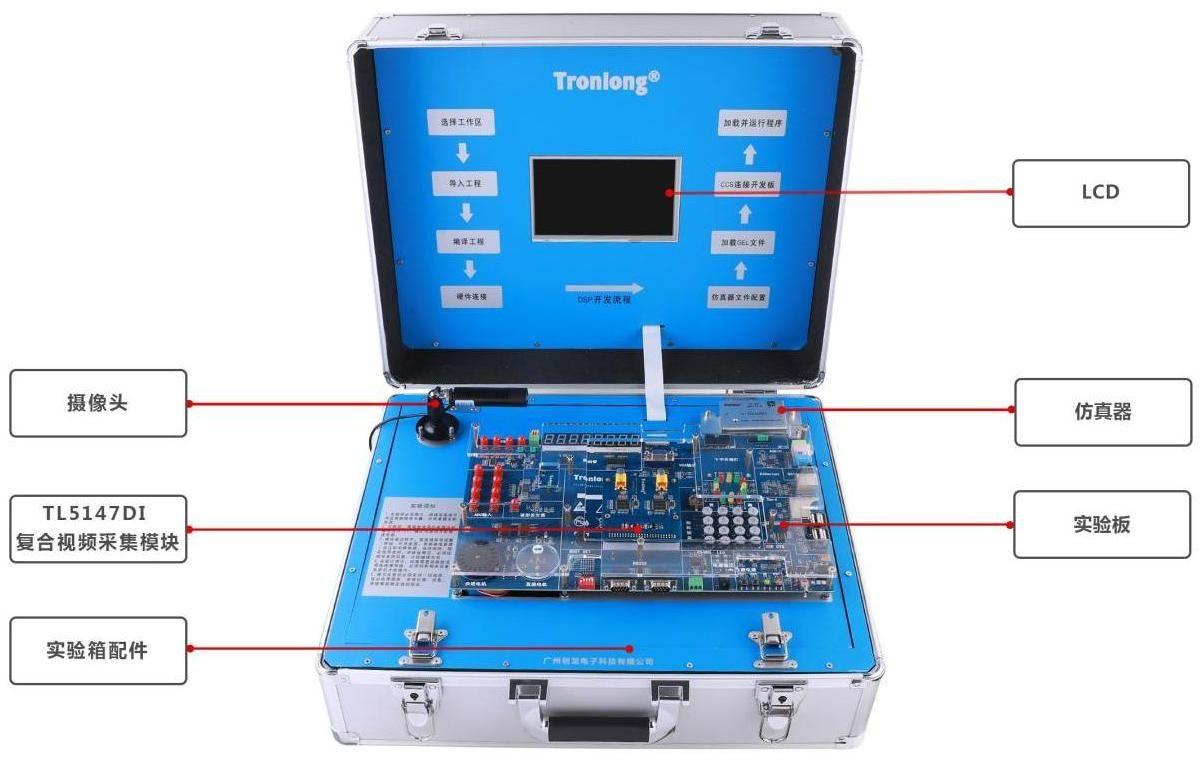

TL6748Plus搭配TL5147DI（可選）效果

模塊名稱

TL5147DI 復合視頻采集模塊（可選）

模塊特性

（1）基于芯片 TVP5147M1，支持兩路視頻信號同時輸入；

（2）支持 PAL/CVBS/YPbPr 模擬視頻信號輸入；

（3）將輸入信號轉換為 Y/YCbCr 數字視頻信號，取高 8 位輸出；

（4）I2C 控制接口；

（5）板載 5V 供電；

（6）工作溫度-40℃~+85℃；

（7）配套攝像頭：1200 線高清攝像機，分辨率 1200TVL，像素 720x576。

開發資料

創龍?zhí)峁┝舜罅康拈_發資料，包含視頻教程、中文數據手冊，創造了TMS320C6748平臺開發的新局面，已成為TMS320C6748開發者的重要合作企業。

教學資源

提供視頻教程2套：《TMS320C6748 DSP教程》、《SYS/BIOS系統開發入門》；

提供完整的實驗代碼和基于創龍TL6748-PlusTEB的Qt界面開發教程，以及入門教程和適合教學的《教學實驗指導手冊》。

目錄詳見附錄A，教學實驗主要包括：

· DSP實驗環境搭建與CCS開發基礎

· DSP基礎外設實驗

· 語音類實驗

· DSP算法實驗

· 圖像類實驗

· 視頻類實驗

· 綜合類實驗

視頻教程

電氣特性

核心板工作環境

環境參數	最小值	典型值	最大值
商業級溫度	0℃	/	70℃
工業級溫度	-40℃	/	85℃
工作電壓	/	工作電壓	/

實驗箱機械尺寸

實驗箱機械尺寸	長	寬	高
實驗箱箱體	494MM	384MM	224MM
實驗主板	350MM	200MM	/

實驗箱套件清單

名稱	數量	名稱	數量
TTL6748-PlusTEB 實驗板	1塊	TL2640I 攝像頭模塊	1塊
TL-XDS100V2 仿真器	1塊	12V 6A 電源適配器	1個
實驗箱資料光盤	1套	7 寸 LCD 觸摸屏	1塊
SD 卡	1個	SD 卡	1個
RS232 交叉串口母母線	1條	USB 轉 RS232 串口線	1條
網線	1根	Mini OTG 轉接頭	1條
音頻線	1音頻線	RS485 轉串口模塊	1個
Mini USB 線	1根	耳機	1個
SMA 轉 3.5mm 音頻母口線	1條	公頭對公頭 SMA 數據線	1條
SMA 內螺內針轉 BNC 公頭	1條	VGA 連接線	1根
FFC 軟排線	1根	杜邦線	若干
導線	若干	跳線帽	若干

附錄A 教學實驗

DSP實驗環境搭建與CCS開發基礎	實驗1 安裝CCS與串口調試工具
	實驗2 CCS開發入門
	實驗3 編寫基于C語言的DSP程序
	實驗4 編寫基于匯編的DSP程序
	實驗5 編寫基于C和匯編語言的混合編程
DSP基礎外設實驗	實驗1 基于寄存器控制LED實驗
	實驗2 LED燈控制實驗
	實驗3 按鍵中斷輸入實驗
	實驗4 4x4鍵盤輸入控制實驗
	實驗5 LCD觸摸屏觸控實驗
	實驗6 LCD圖片顯示實驗（工具轉換圖片）
	實驗7 LCD圖片顯示實驗（程序讀取圖片）
	實驗8 LCD觸摸屏觸控與圖片顯示實驗
	實驗9 VGA顯示實驗
	實驗10 RS485串口通信實驗
	實驗11 RS232串口通信實驗（查詢方式）
	實驗12 RS232串口通信實驗（中斷方式）
	實驗13 GPIO方波實驗（模擬PWM）
	實驗14 定時器/計數器控制實驗
	實驗15 看門狗功能實驗
	實驗16 蜂鳴器實驗
	實驗17 AD9833波形發生器實驗
	實驗18 模數轉換（A/D）實驗（采集波形）
	實驗19 數模轉換（D/A）實驗（SPI總線輸出電壓值）
	實驗20 數模轉換（D/A）實驗（模擬SPI總線輸出電壓值）
	實驗21 數模轉換（D/A）實驗（模擬SPI總線輸出正弦波）
	實驗22 AD采集DA輸出實驗（采集輸出正弦波）
	實驗23 直流電機控制實驗
	實驗24 步進電機控制實驗
	實驗25 數碼管顯示實驗
	實驗26 交通燈控制實驗
	實驗27 基于USB接口的存儲設備實驗
	實驗28 搭建輕量級WEB服務器實驗
語音類實驗	實驗1 音頻采集與播放實驗
	實驗2 MP3音頻編碼實驗
	實驗3 MP3音頻解碼實驗
	實驗4 MP3音頻編碼實驗（AD7606采集）
	實驗5 AAC音頻編碼實驗
	實驗6 AAC音頻解碼實驗
	實驗7 G711A音頻編碼實驗
	實驗8 G711A音頻解碼實驗
	實驗9 音頻信號的濾波實驗
DSP算法實驗	實驗1 有限沖激響應濾波器（FIR）算法
	實驗2 無限沖激響應濾波器（IIR）算法
	實驗3 快速傅立葉變換（FFT）算法
	實驗4 矩陣（Matrix）運算
	實驗5 信號的抽樣定理實驗
	實驗6 多路信號混頻實驗
	實驗7 信號的卷積算法
圖像類實驗	實驗1 圖像旋轉
	實驗2 圖像縮放
	實驗3 灰度圖像直方圖
	實驗4 直方圖均衡化
	實驗5 圖像反色
	實驗6 邊緣檢測
	實驗7 灰度圖像二值化
	實驗8 灰度圖像線性變換
	實驗9 RGB24圖像灰度轉換
	實驗10 圖像離散余弦變換
視頻類實驗	實驗1 基于CMOS數字攝像頭采集LCD顯示實驗
	實驗2 基于模擬數字攝像頭采集LCD顯示實驗
	實驗3 H264編碼實驗
綜合類實驗	實驗1 基于CMOS數字攝像頭的灰度轉換實驗
	實驗2 基于CMOS數字攝像頭的圖像縮放實驗
	實驗3 基于CMOS數字攝像頭的邊緣檢測實驗
	實驗4 基于CMOS數字攝像頭的數字識別實驗
	實驗5 基于CMOS數字攝像頭的字母識別實驗
	實驗6 基于CMOS數字攝像頭的文字識別實驗
	實驗7 基于CMOS數字攝像頭的二維碼掃描識別
	實驗8 基于CMOS數字攝像頭的人臉識別追蹤實驗
	實驗9 基于模擬攝像頭的人臉識別追蹤實驗
	實驗10 網絡攝像頭的采集與顯示
