復合視頻采集模塊：TL5147DI
產品特性
硬件說明
機械尺寸
配套攝像頭
技術支持
增值服務
產品特性
TL5147DI 模塊基于芯片 TVP5147M1 進行設計，與創龍教儀 OMAP-L138/AM1808/TMS320C6748 等開發板配套使用，使用 VPIF 總線連接，用于視頻的實時采集；
支持兩路視頻信號同時輸入；支持 PAL/CVBS/YPbPr 模擬視頻信號輸入；
將輸入信號轉換為 Y/YCbCr 數字視頻信號，取高 8 位輸出；
I2C 控制接口；板載 5V 供電； 工作溫度-40℃~+85℃。

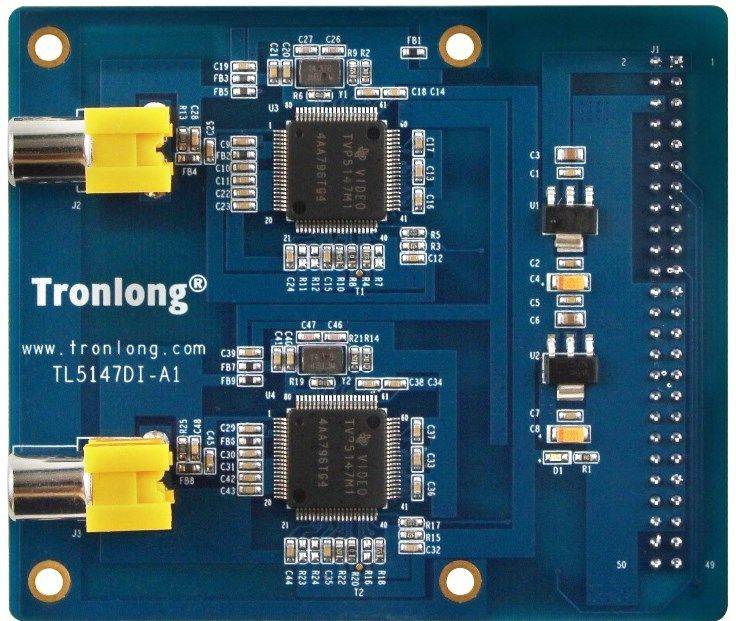

TL5147DI 模塊正面圖

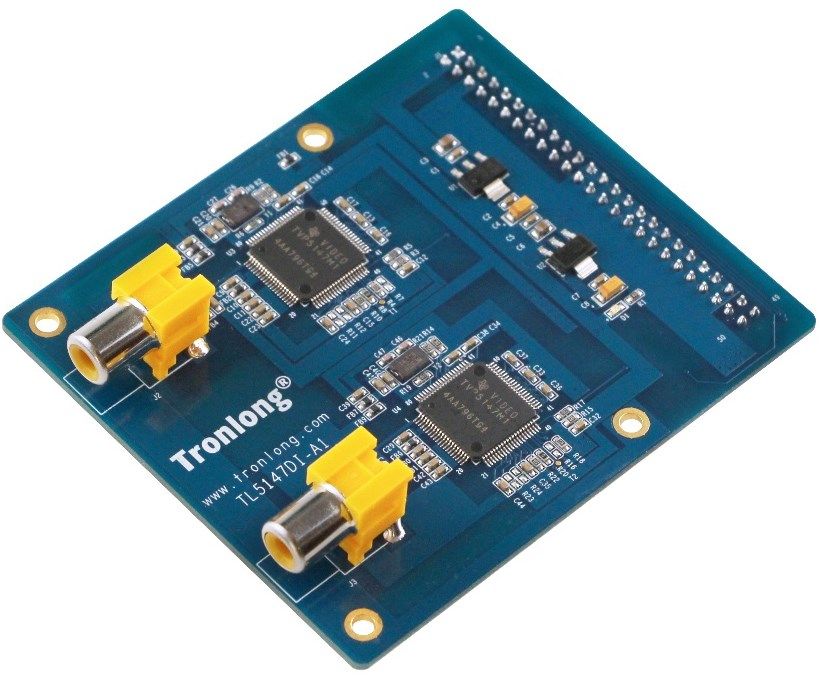

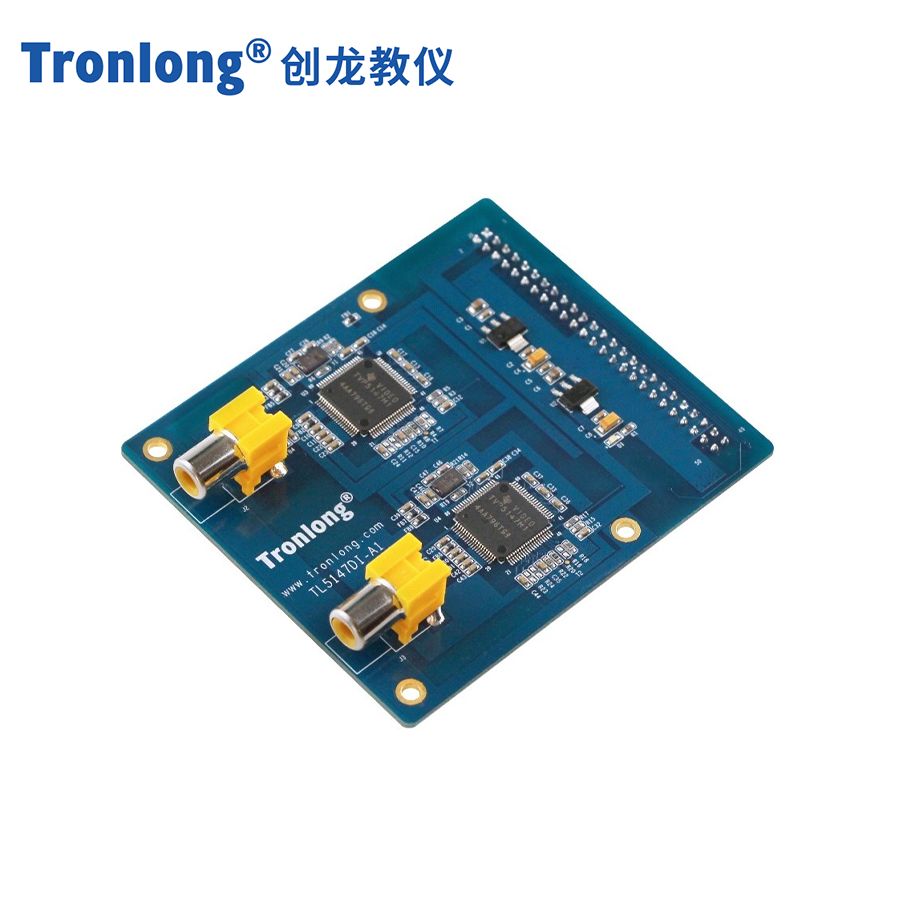

TL5147DI 模塊斜視圖

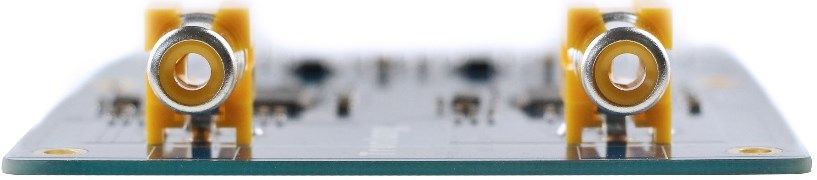

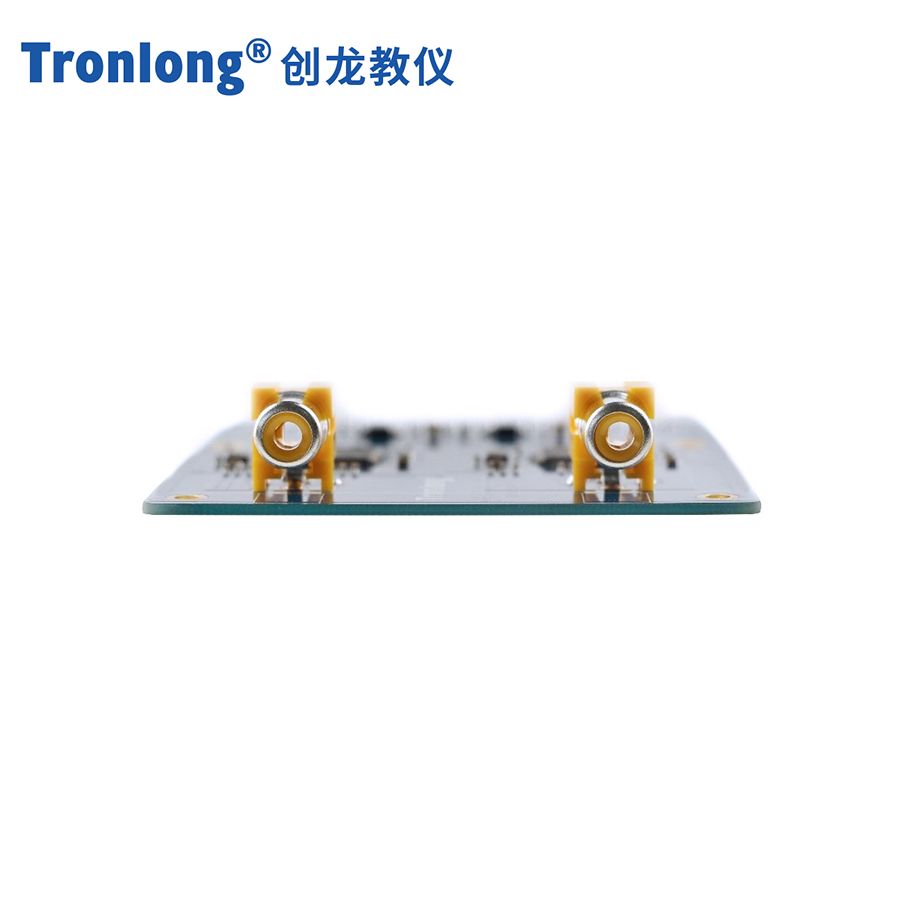

TL5147DI 模塊側視圖
硬件說明
硬件框圖

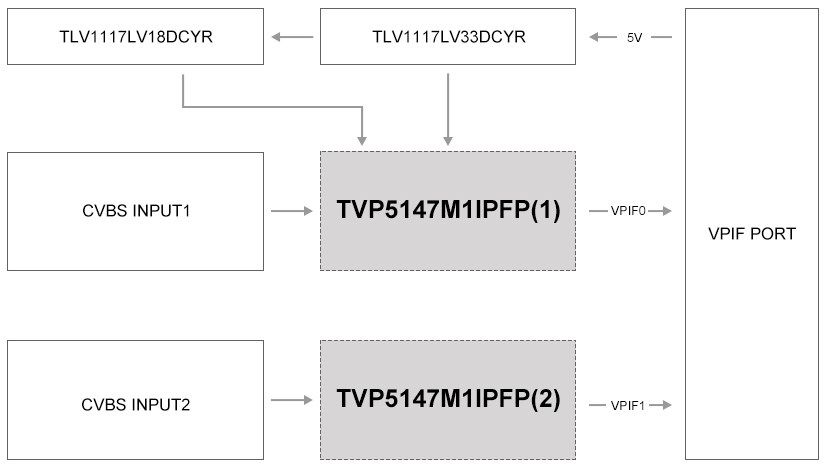

TL5147DI 模塊硬件框圖
接口定義

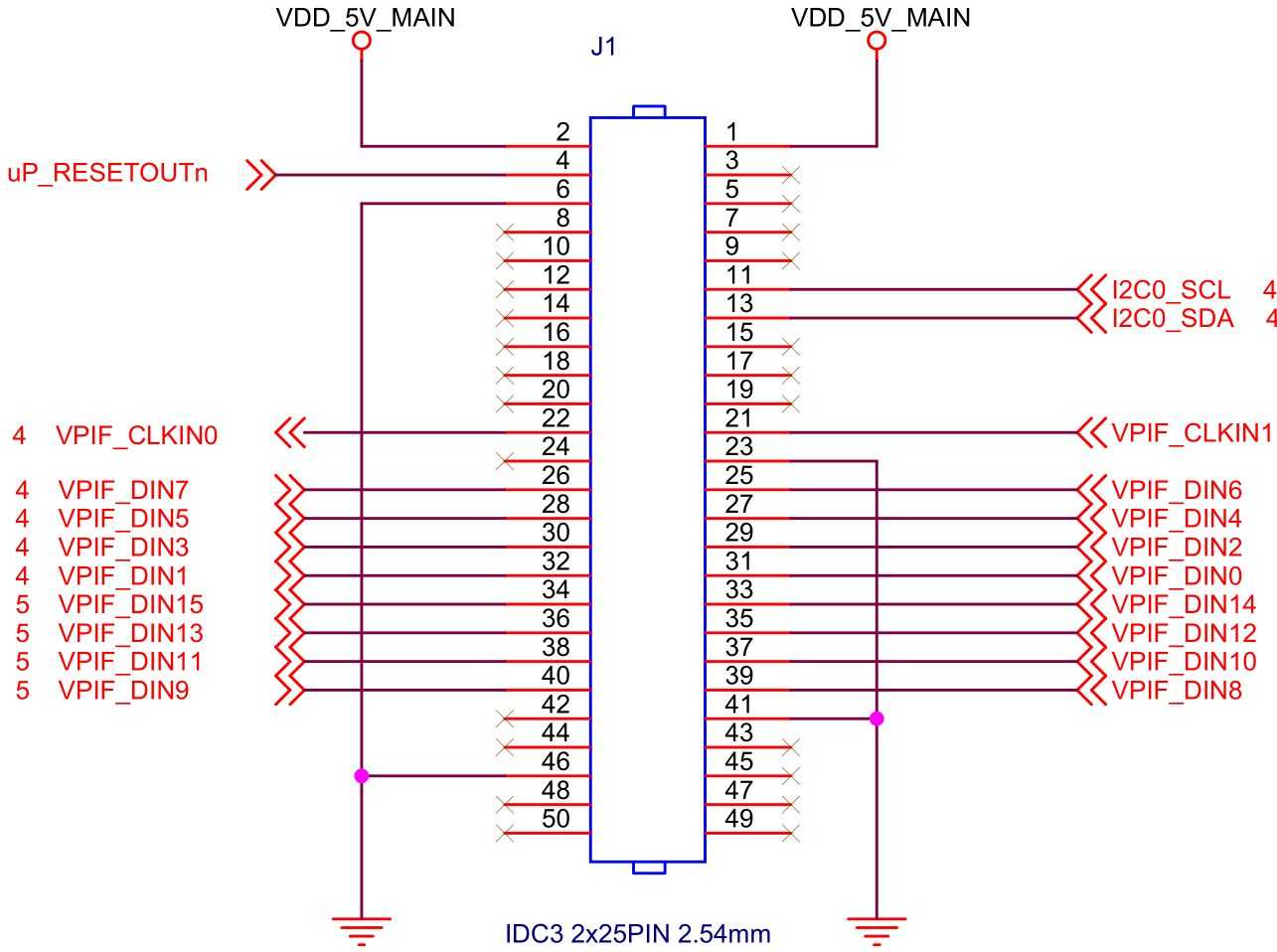

TL5147DI 模塊接口定義
機械尺寸

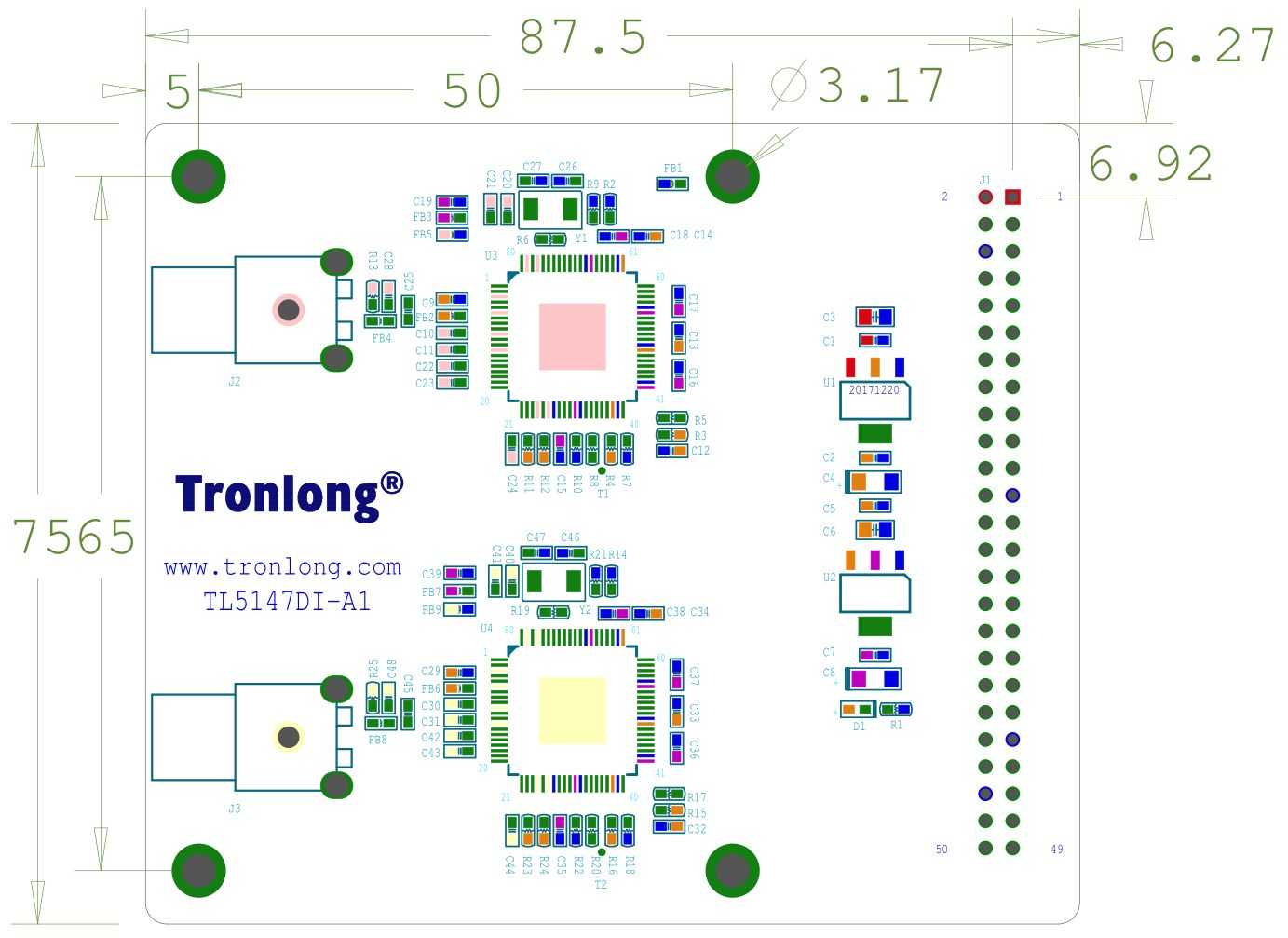

TL5147DI 模塊機械尺寸
配套攝像頭
購買本模塊將可選擇以下任意一款配套攝像頭，標配為紅外夜視微型高清攝像頭。
（1）紅外夜視微型高清攝像頭（標配）

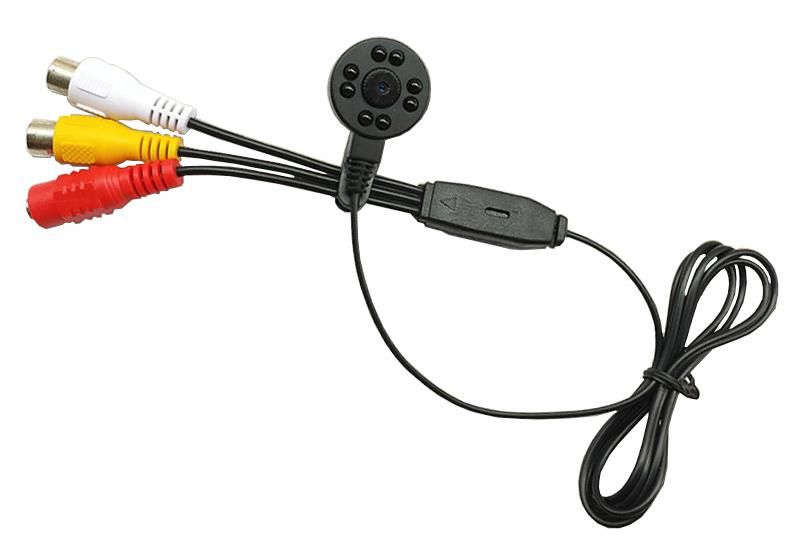

TL5147-A 模塊 紅外夜視微型高清攝像頭
- 紅外夜視微型高清攝像頭特性 -
| 感光元件 | PHILIPS 3299 | 色彩 | 彩色 |
| 內置麥克風 | 聲像同錄 | 夜視 | 黑白 |
| 分辨率 | 1380*1080P | 電視制式 | PAL/NTSC |
| 像素 | 600萬 | 鏡頭 | 3.6MM，平面90度 |
| 清晰度 | 1080線 | 紅外燈數量 | 8顆（黑色） |
| 最低照度 | 0LUX （紅外燈常開啟） | 紅外燈波段 | 940NM |
| 信噪比 | ≥48DB | 夜視距離 | 3~5米 |
| 伽瑪值 | 0.45 | 工作溫度 | -10~50攝氏度 |
| 幀數 | 50 幀（PAL）/ 60 幀（NTSC） | 供電范圍 | DC9-12V |
| 白平衡 | 自動 | 功耗 | 120MA |
| 音頻 | 單聲道 | 尺寸 | 22MM*9MM （直徑*高度） |
| 視頻輸出 | 1VP-P 75歐 | 重量 | 0.06KG |
（2） 倒車后視高清CCD攝像頭

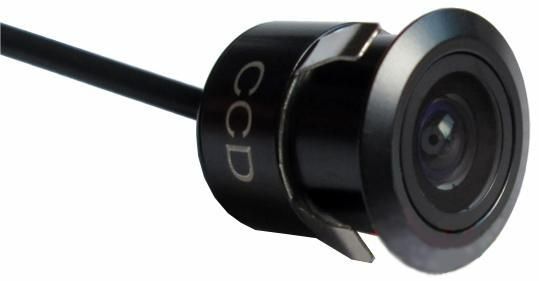

TL5147-A 模塊 倒車后視高清CCD攝像頭
- 倒車后視高清CCD攝像頭 -
品牌 | 逸森 Evoresn | 是否支持夜視 | 是 |
| 型號 | 18.5 后視 3030 芯 | 警示距離標尺畫線 | 有 |
| 圖像傳感器 | 1/3” sony CCD | 掃描方式 | NTSC 525Lines.60Field/sec |
| 有效像素 | 680H*480V 480TV 線 | 工作電壓 | DC 12V |
| 視角 | 170° | 信噪比 | ≥48dB(AGCDEF) |
| 是否自動調焦 | 是 | 最低光照度 | 0.1LUX |
| 是否自動感光 | 是 | 工作溫度范圍 | -30℃~85℃ |
| 是否防水 | 是 | 視頻輸出信號 | 1.0Vp-p |
（3） 紅外夜視模擬一體攝像機

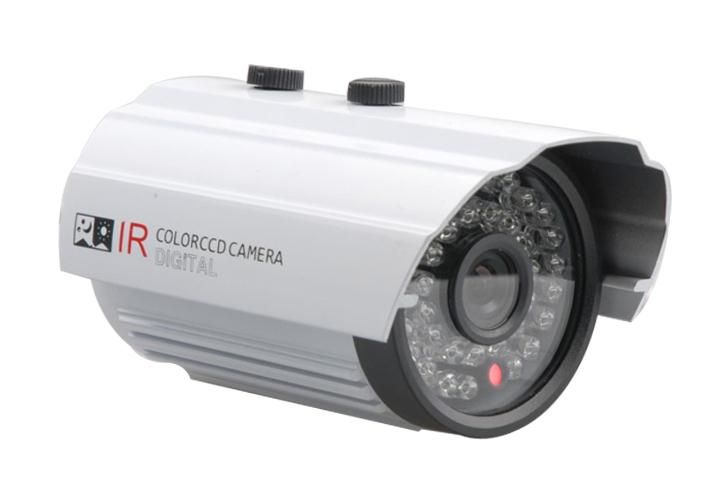

TL5147-A 模塊 紅外夜視模擬一體攝像機
- 倒車后視高清CCD攝像頭 -
| 型號 | JYA9007 | 視頻輸出幅度 | 1.0Vp-p/75惟 |
| 感光面積 | 1/4 英寸 | 自動增益控制 | 自動 |
| 有效像素 | 1080TV 線 | 白平衡方式 | 自動 |
| 鏡頭 | 標配 3.6mm 鏡頭 | 逆光補償方式 | 自動 |
| 紅外燈 | 36 顆 LED 紅外燈 | 電子快門 | 1S - 1/1000 秒 |
| 距離 | 30 米以上 | 同步方式 | 內同步 |
| IR-CUT | 日夜切換雙濾鏡，彩轉黑色（即白天彩色，紅外開啟后黑白） | 工作電壓 | DC 12V |
| 圖像傳感器 | 1/3.5 CMOS V8330+8510 | 工作溫度 | -20℃~60℃ |
| 信號制式 | PAL | 防水等級 | IP66 |
| 最低光照度 | 0.01LUX/F1.2 |
