DSP C2000+C5000 實驗箱：TL28335_5509-PlusTEB
產品系列：C2000，C5000
匹配課程：《DSP技術與應用》
處理器架構：DSP
實驗箱簡介
硬件參數
附錄A 實驗列表
技術支持
增值服務
實驗箱簡介
基于 TI TMS320F28335浮點DSP C28x 控制器和TMS320VC5509A架構的定點DSP C55x 音頻專用處理器，其中，TMS320F28335主頻150MHz，TMS320VC5509主頻200MHz；
新型雙DSP處理器實驗箱，使用靈活，性價比高。由核心板、實驗開發底板、仿真器及相關實驗配件組成；
TMS320F28335端支持：LED、SD、LCD 、4*4 矩陣鍵盤、音頻輸入輸出接口、十字交通燈、數碼管、多通道 AD、DA、步進電機、直流電機（配霍爾傳感器）、減速電機、以太網口、RS232、RS485、CAN、PWM、RTC、蜂鳴器、波形發生器、點陣、光照傳感器等外設；
TMS320VC5509端支持：LED、USB、LCD 、4*4 矩陣鍵盤、音頻輸入輸出接口、十字交通燈、數碼管、多通道 AD、DA、步進電機、直流電機（配霍爾傳感器）、減速電機、以太網口、RTC、蜂鳴器、波形發生器、點陣、光照傳感器等外設；
實驗板上支持雙CPLD邏輯單元，采用兩個紫光同創的PGC2KG可編程芯片，負責實驗板部分外設的時序和邏輯控制；
實驗板上支持安裝可拆卸亞克力保護板，保護實驗電路；
TMS320F28335核心板尺寸為 66mm*39mm，采用排針接口連接；
TMS320VC5509核心板尺寸為 67.5mm*31mm，采用 SO-DIMM200 金手指連接；
核心板可用于科學研究、畢業設計、電子競賽、產品開發使用；
適用于測控、自動化、工業控制、電力控制、音頻處理、信號處理等教學領域。

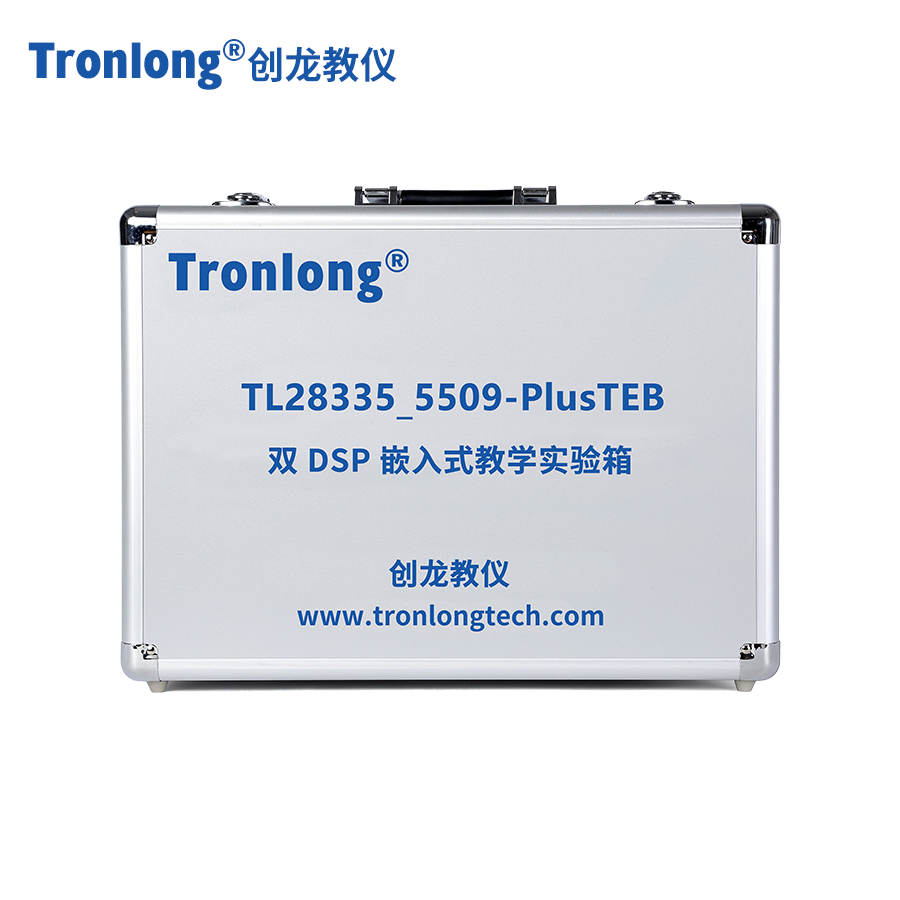

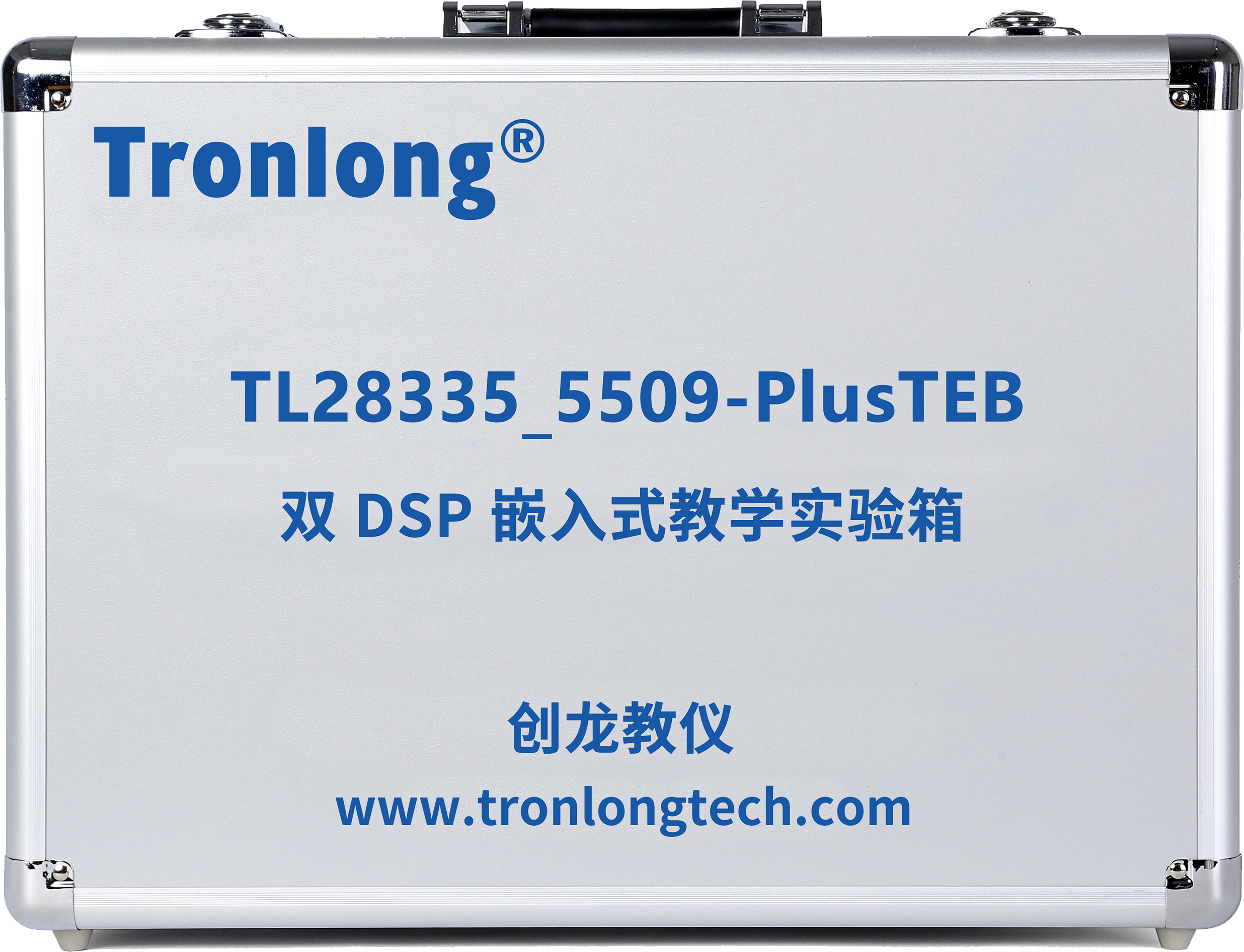

TL28335_5509-PlusTEB 實驗箱外觀圖

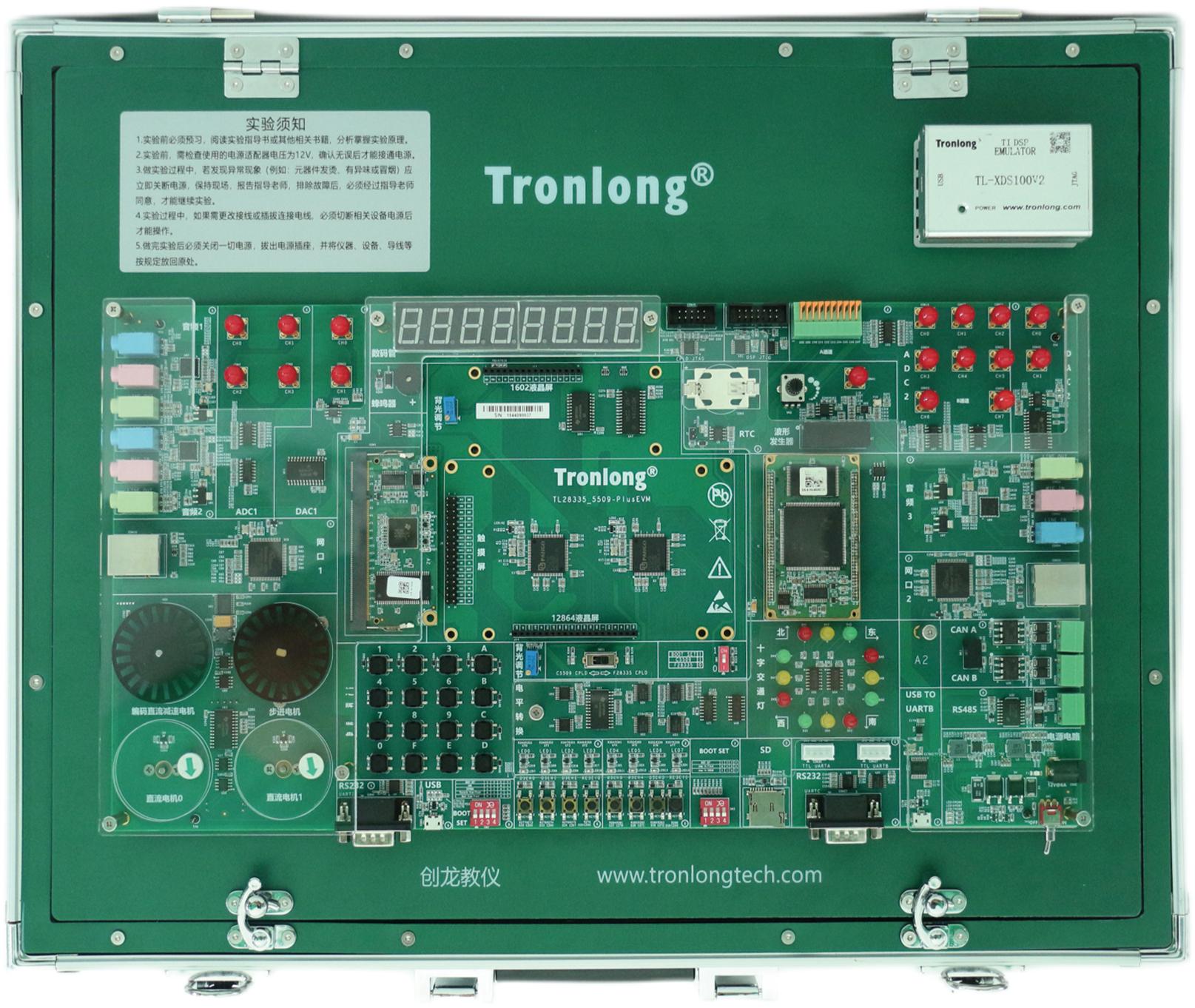

TL28335_5509-PlusTEB開箱主圖

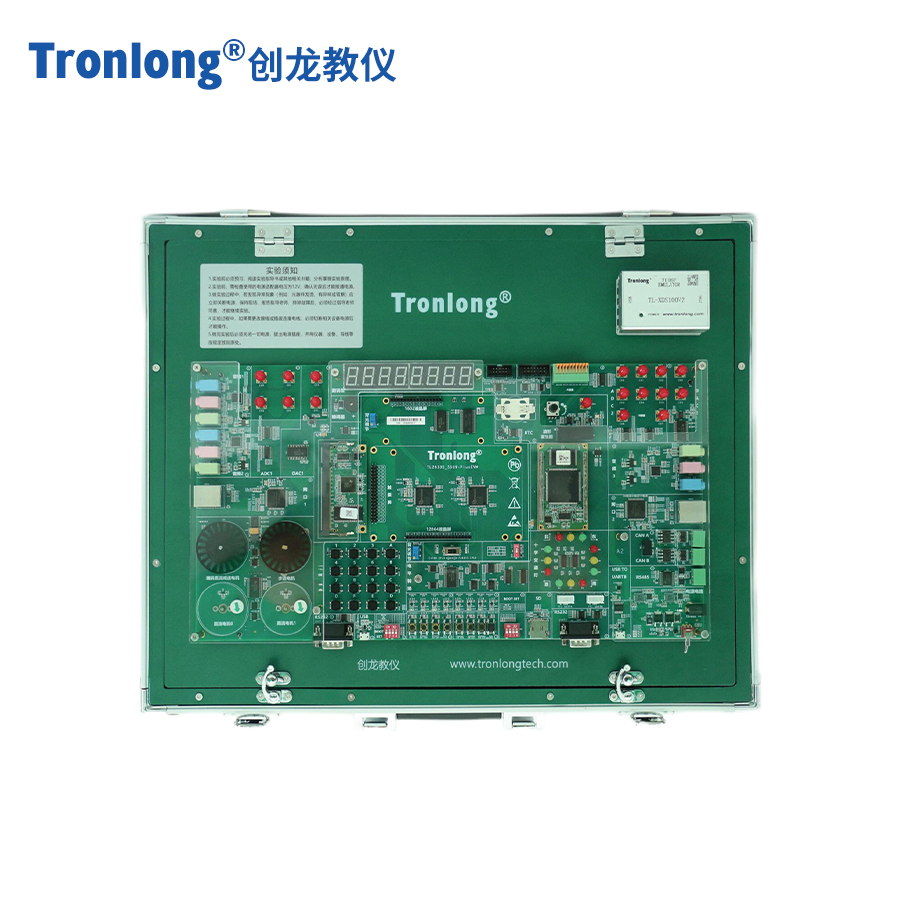

TL28335_5509-PlusTEB 實驗箱主體正面圖




硬件參數


- 實驗板硬件參數 -


CPUTI TMS320F28335浮點DSP，主頻150MHz
TI TMS320VC5509A，C55x定點DSP，主頻200MHz
ROMC2000：片內256Kx16bit，外擴512Kx16bit NOR FLASH
C5000：片內32Kx16bit，外擴512Kx16bit FLASH
RAMC2000：片內34Kx16bit，外擴256Kx16bit SRAM
C5000：片內128Kx16bit，外擴4Mx16bit SDRAM
EEPROMC2000：2Kbit，AT24C02C
C5000：2Kbit，AT24C02C
B2B ConnectorC2000：2x 80pin 排母，間距 1.27mm，共 160pin
C5000：1xSO-DIMM，200pin
LED供電指示燈：1x底板供電指示燈，2xCPLD指示燈
C2000：4x用戶LED
C5000：4x用戶LED
KEYC2000：4x用戶可編程按鈕，1x系統復位按鈕
C5000：4x用戶可編程按鈕，1x系統復位按鈕
CPLDC2000：1x 紫光同創CPLD
C5000：1x 紫光同創CPLD
DACC2000：外擴DAC，TI TL5618，雙通道，10bit
C5000：外擴DAC，TI TL5618，雙通道，10bit
ADCC2000：片上16 通道，12bit，其中8通道±5V采樣（SMA），8通道0~+3V(免螺按壓式彈簧式接線端子)
C5000：片內4Channel ADC，10bit，±5V，SMA座子
BOOT SETCPLD：1x 1bit 撥碼開關
C2000：1x 4bit撥碼開關
C5000：1x 4bit撥碼開關
UARTC2000：1x RS485 ，UARTC to RS485
1x RS232 帶TTL電平接口，UARTC to RS232
1x UARTB to USB，Micro USB接口
C5000：1x UART，RS232，DB9接口，全雙工模式
AUDIOC2000：1x 3.5mm LINE IN 輸入接口
1x 3.5mm MIC IN 輸入接口
1x 3.5mm LINE OUT 輸出接口
1x 3.5mm HEADPHONE OUT 輸出接口
C5000：2x LINE IN，3.5mm音頻座
2x LINE OUT，3.5mm音頻座
2x MIC IN，3.5mm音頻座
2x HEADPHONE OUT，3.5mm音頻座
ETHERNETC2000：1x 10M/100M以太網，RJ45連接器
C5000：1x 10M/100M以太網，RJ45連接器
CANC2000：2x CAN
SDC2000：1x Micro SD卡座
USBC5000：1x USB 2.0，F(xiàn)ull-Speed(12Mbps) Slave Port，Micro USB接口
LCD1x 1602液晶屏接口，16pin排母，間距2.54mm
1x 12864液晶模組
C2000：1x 4.3寸TFT觸摸接口
波形發生器1x 波形發生器，AD9833，正弦波，三角波，方波,輸出可調±5V
矩陣鍵盤1x 4*4矩陣鍵盤
點陣8*8點陣模塊
光照傳感器1x 光照傳感器
MOTOR2x 直流有刷電機，帶霍爾測速
1x 步進電機
1x 編碼減速電機
RTC1x RTC，CR1220紐扣電池座
BUZZER1x無源蜂鳴器
TRAFFIC LIGHT1x 十字交通燈
NIXIE TUBE2x 4位8段數碼管
JTAG1x 14pin TI Rev B JTAG座，間距2.54mm
1x CPLD JTAG
POWER1x 12V 6A直流輸入，DC-005電源接口
SWITCH1x 電源撥碼開關




- 仿真器參數 -


型號XDS100V2
調試功能連接/斷開，讀/寫內存，讀取寄存器，加載程序，運行、停止步驟，支持?jǐn)帱c(diǎn)調試，實時模式
JTAG復位支持
ETB(Embedded Trace Buffer)支持
目標電纜斷開檢測支持
目標芯片掉電檢測支持
USB 2.0高速（480Mbit/s）支持
20pin/14pin JTAG接口支持


附錄A 實驗列表


 - C2000系列實驗 -

軟件搭建安裝CCS與串口調試工具

開發入門		CCS開發入門
編寫基于C語言的DSP程序
基礎外設控制LED燈控制實驗
按鍵控制實驗
4x4鍵盤輸入控制實驗
LCD觸摸顯示實驗
液晶LCD12864實驗
液晶LCD1602實驗
RS485實驗
ECAN內部回環與數據通信實驗
DMA在RAM內外搬移數據實驗
單精度浮點運算實驗
UART串口收發實驗
定時器/計數器控制實驗
模數轉換（A/D）測試實驗
數模轉換（D/A）測試實驗
網絡通訊實驗
數碼管顯示實驗
波形發生器實驗
交通燈控制實驗
蜂鳴器控制實驗
直流有刷電機控制實驗
減速編碼電機控制實驗
步進電機控制實驗
8*8點陣顯示實驗
光照傳感器實驗
音頻類
音頻采集與播放測試實驗
G711A音頻編碼實驗
G711A音頻解碼實驗
算法類
有限沖激響應濾波器（FIR）算法
無限沖激響應濾波器（IIR）算法
快速傅立葉變換（FFT）算法
語音信號的FIR濾波
模擬DVR算法
圖像類
灰度圖像直方圖
直方圖均衡化
圖像反色
邊緣檢測





 - C5000系列實驗 -



軟件搭建安裝CCS與串口調試工具
開發入門
CCS開發入門
基于CCS仿真調試、程序加載與燒寫
CCS工程新建、編譯和導入
編寫基于C語言的DSP程序
基礎外設控制
LED燈控制及寄存器配置實驗
按鍵控制實驗
4x4鍵盤輸入控制實驗
輸出LCD1602測試實驗
輸出LCD12864測試實驗
UART串口收發實驗（查詢與中斷方式）
定時器/計數器控制實驗
看門狗功能測試實驗
模數轉換（A/D）測試實驗
數模轉換（D/A）測試實驗
直流電機控制實驗
步進電機控制實驗
減速直流電機控制實驗
網絡通訊實驗
數碼管顯示測試實驗
8*8點陣顯示實驗
光照傳感器實驗
交通燈顯示測試實驗
波形發生器實驗
A/D與D/A轉換綜合實驗
矩陣鍵盤數碼管控制實驗
數字波形產生實驗
音頻類
音頻采集與播放測試實驗
音頻錄音與回放實驗
音頻濾波實驗
G711編碼實驗
G711解碼實驗
算法類
矩陣（Matrix）運算
有限沖激響應濾波器（FIR）算法
無限沖激響應濾波器（IIR）算法
快速傅立葉變換（FFT）算法
信號卷積算法
離散余弦變換(DCT)算法實驗
相關(Correlation)算法實驗
二維圖象生成實驗
數字圖象生成實驗
