ARM Cortex-A53 實驗箱：TL6818-PlusTEB
產品系列：Cortex-A53
匹配課程：《ARM技術與應用》
處理器架構：ARM
實驗箱簡介
硬件參數
拓展模塊
開發資料
電氣特性
實驗箱機械尺寸
實驗箱套件清單
教學實驗
技術支持
增值服務
實驗箱簡介
基于Samsung S5P6818，ARM Cortex-A53八核處理器，主頻1.4GHz。
集成Mali-400 MP4圖形處理器，支持3D圖形流暢運行，支持1080P大尺寸高清視頻播放。
實驗箱含實驗板、7寸觸摸屏、7寸全鍵盤，可選20多種拓展模塊。
實驗箱支持：音頻輸入輸出接口、攝像頭接口、電機接口、ADC、Ethernet、UART、RTC、LCD、HDMI、USB HOST、USB OTG、SPI、IIC、GPIO、SD等外設與接口。
適用于嵌入式系統、物聯網、無線傳感器、人工智能等教學領域。

TL3568-PlusTEB（點擊查看）

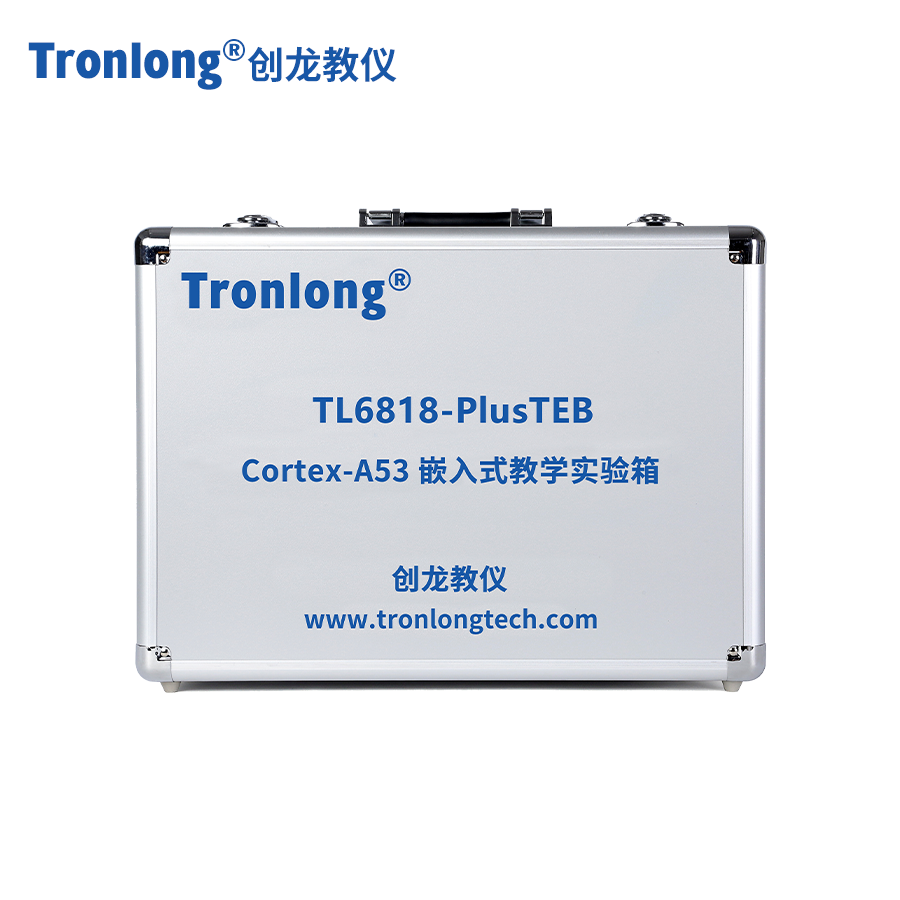

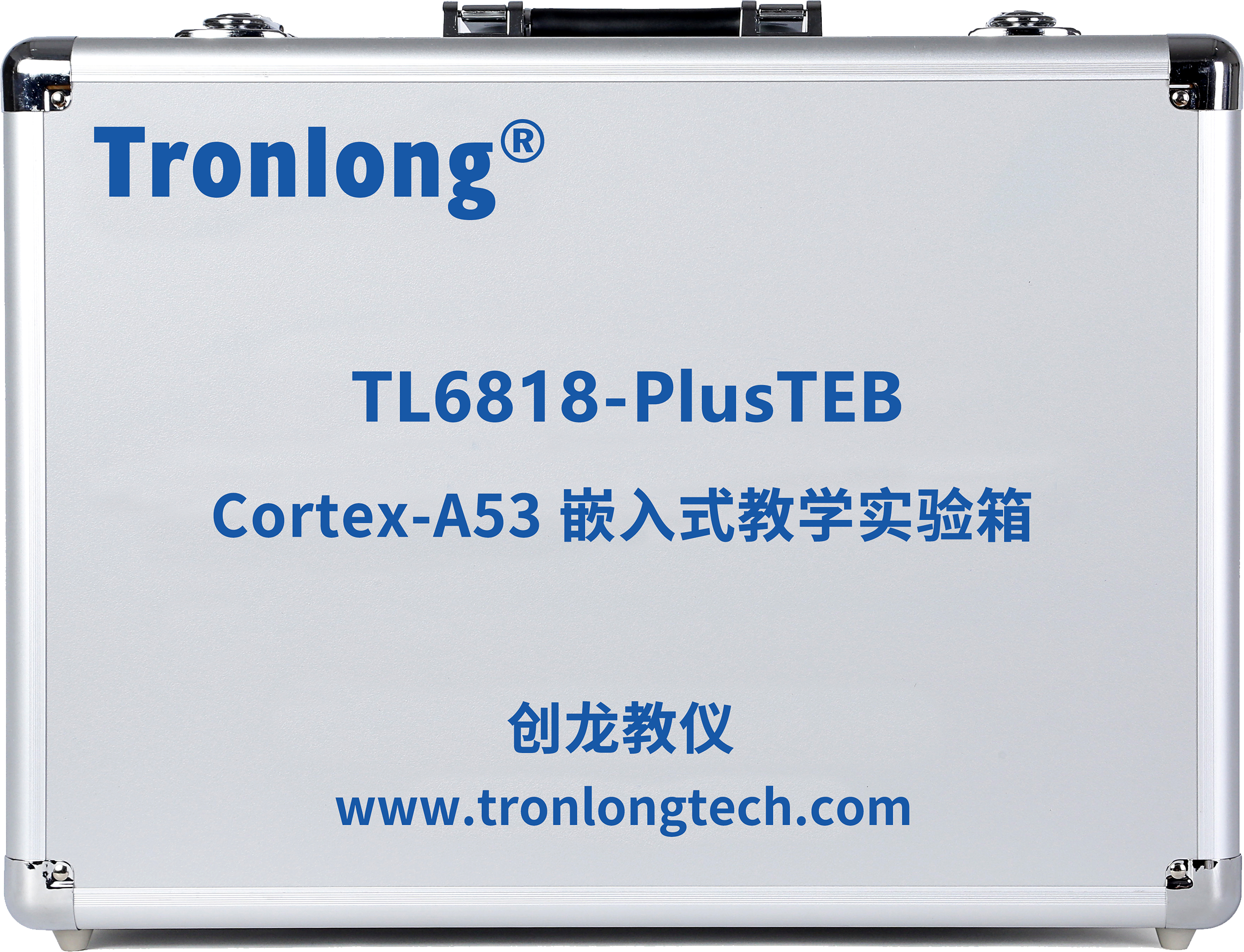

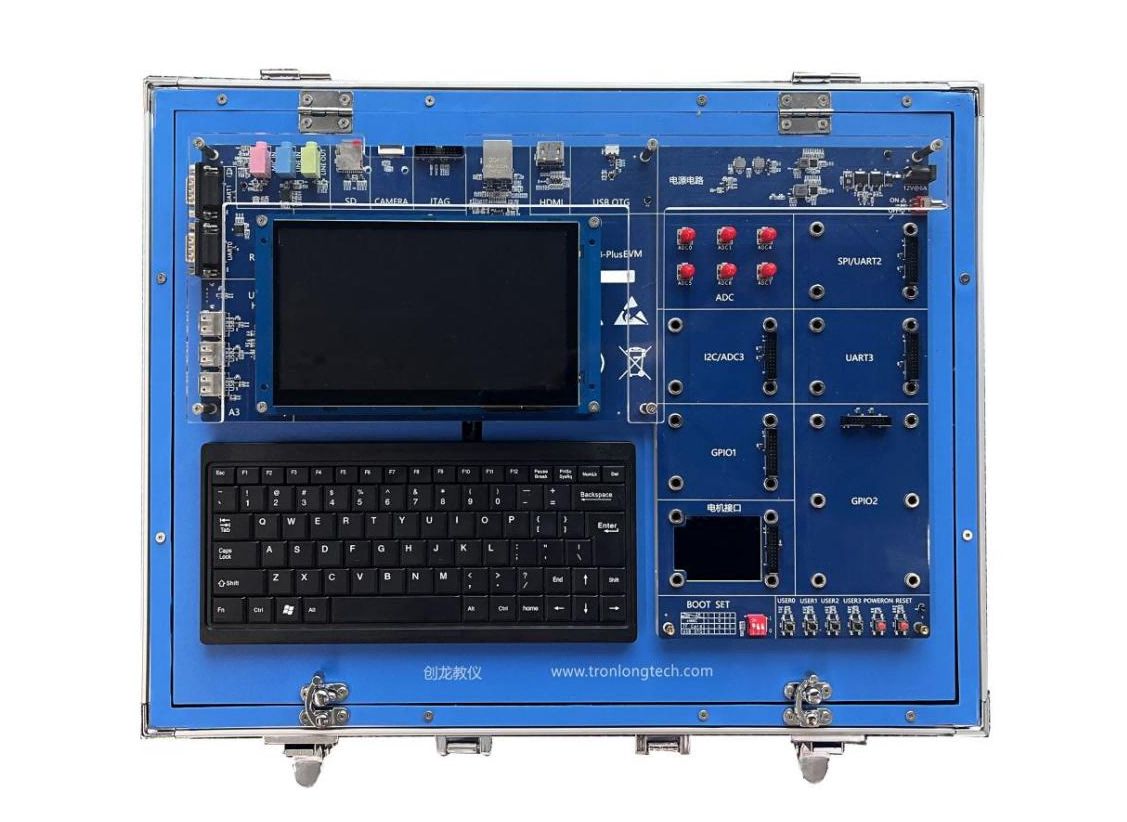

TL6818-PlusTEB 實驗箱外觀圖

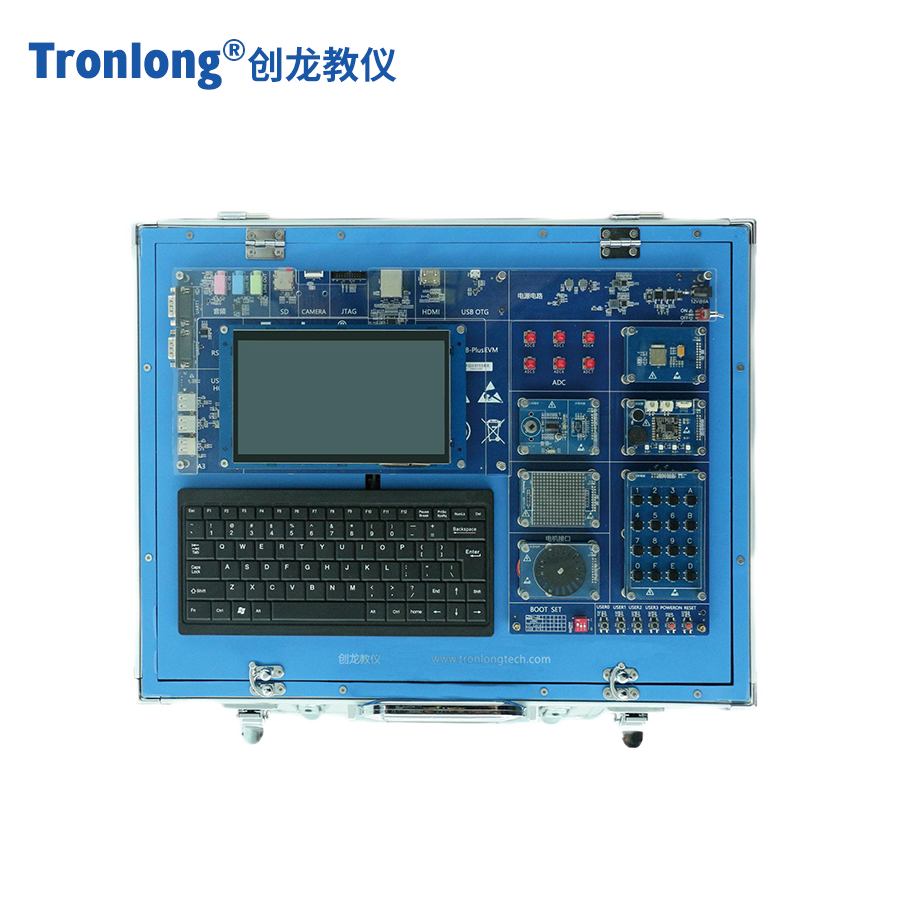

TL6818-PlusTEB實驗箱整體圖

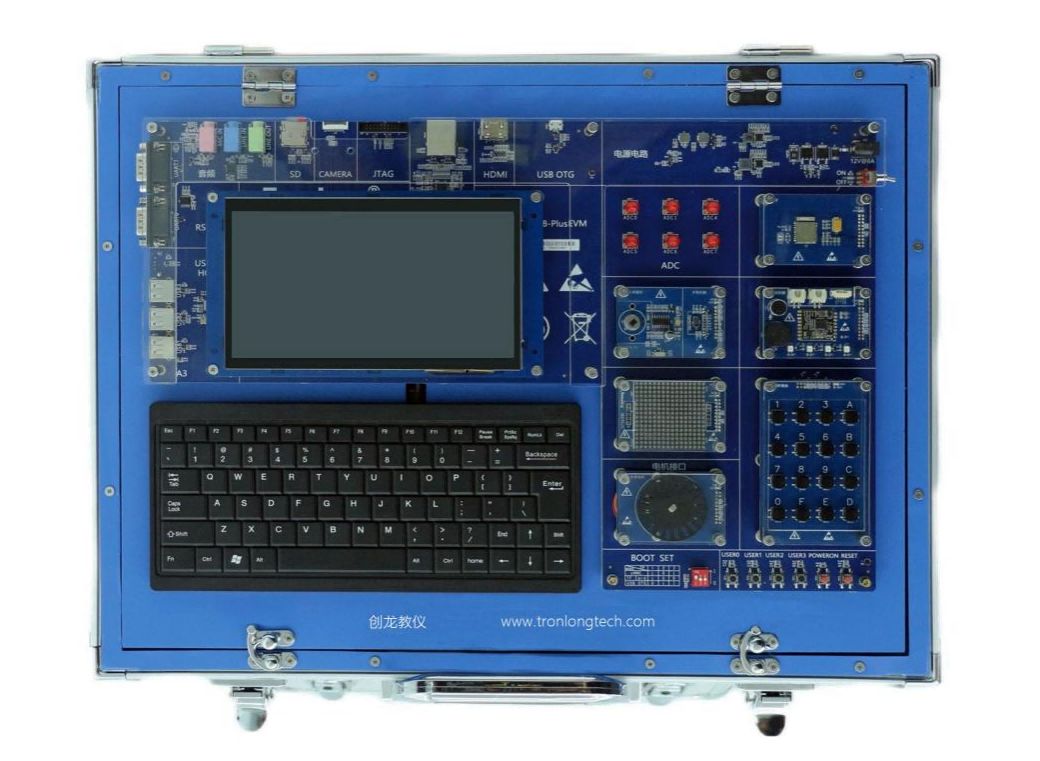

TL6818-PlusTEB實驗箱整體圖（連接模塊）






TL6818-PlusTEB是創龍一款基于Samsung S5P6818 ARM Cortex-A53八核處理器的新型嵌入式教學實驗箱，提供了豐富的教學實驗和開發例程，適合高校以及研究所等實驗機構。
TL6818-PlusTEB實驗箱提供的實驗指導手冊包括實驗?zāi)康摹⒃?、步驟及源碼解析等，注重實驗的過程，內容詳細且豐富，可以幫助學生打好專業基礎，也有利于教師教學計劃的開展。
硬件參數

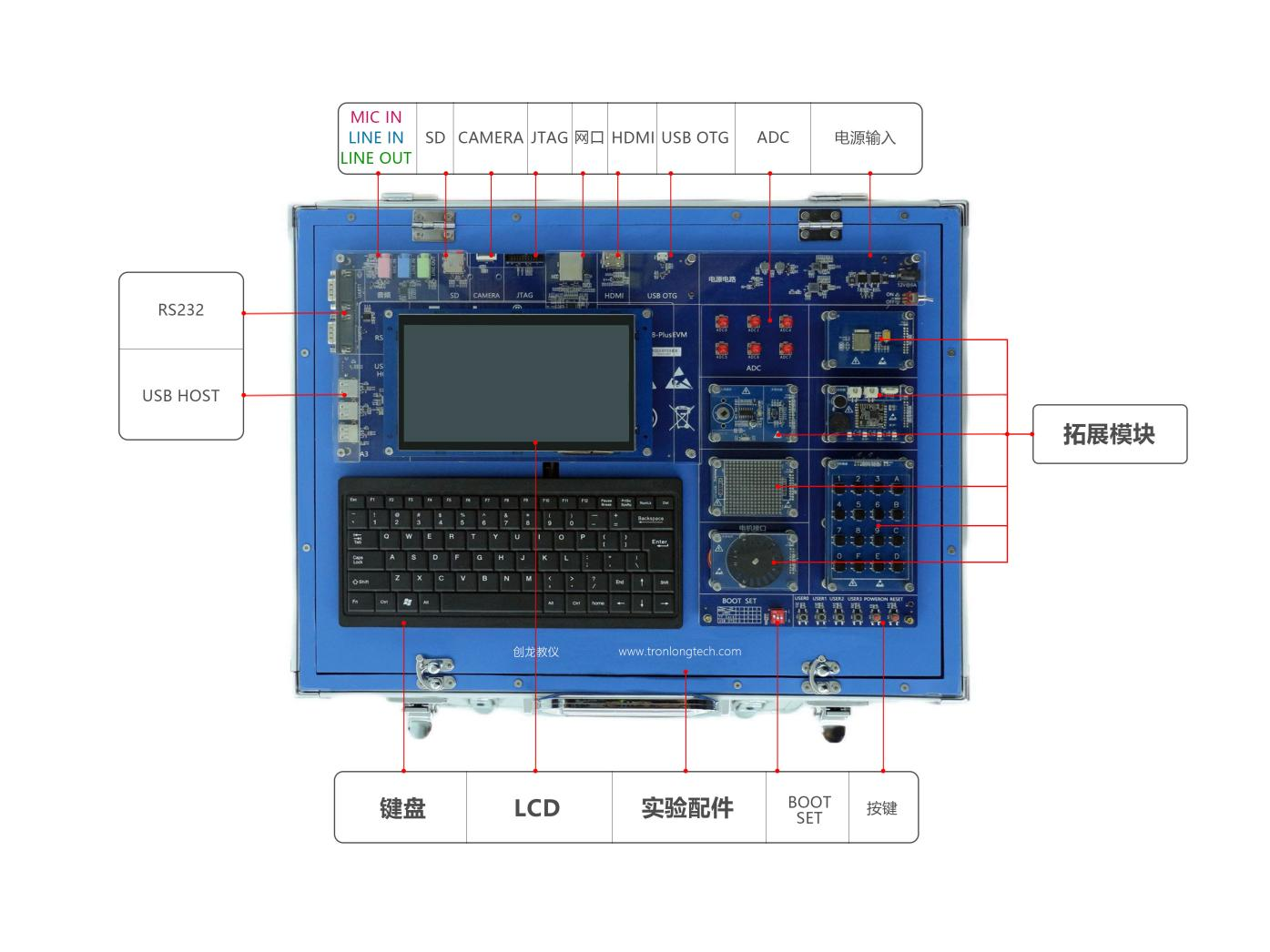

TL6818-PlusTEB實驗箱硬件資源


TL6818-PlusTEB實驗箱硬件資源





硬件參數


- 實驗板硬件參數 -


CPUSamsung S5P6818  ARM Cortex-A53 八核處理器，主頻1.4GHz
EMMC16GByte
RAM2GByte DDR3
FLASH32Mbit SPI FLASH
B2B Connector4x 80pin公座B2B，共320pin
IO2x GPIO拓展接口，20pin IDC3簡易牛角座，間距2.54mm
1x SPI/UART2擴展接口，20pin IDC3簡易牛角座，間距2.54mm
1x UART3拓展接口，20pin IDC3簡易牛角座，間距2.54mm
1x IIC/ADC3拓展接口，20pin IDC3簡易牛角座，間距2.54mm
1x電機拓展接口，20pin IDC3簡易牛角座，間距2.54mm
KEY1x系統復位按鍵
1x電源復位按鍵
4x可編程輸入按鍵
LED1x 底板供電指示燈
JTAG1x 14pin JTAG接口
BOOT SET1x 3bit啟動方式選擇撥碼開關
SD CARD1x Micro SD卡接口
RTC1x CR2032 RTC座
ADC片內 8通道 12-bit ADC，其中1通道用于CPU溫度檢測，1通道引出至IO拓展接口（0-1.8V），6通道通過SMA座子引出，幅值范圍：0-1.8V，最高輸入頻率：100KHz，采樣速率：1MSPS
AUDIO1x 3.5mm MIC 音頻輸入輸出接口
1x 3.5mm LINE IN 音頻輸入接口
1x 3.5mm LINE OUT 音頻輸出接口
HDMI1x HDMI輸出接口
DISPLAY1x LVDS電容屏接口
1x MIPI接口
1x RGB屏接口
USB1x USB OTG
4x USB HOST，USB 2.0接口
UART2x RS232 UART
Ethernet1x RGMII Ethernet RJ45接口，10/100/1000M自適應
CAMERA1x CAMERA接口，F(xiàn)PC接口
SWITCH1x電源按鍵開關
POWER1x 12V 6A直流輸入






硬件參數


- 實驗板硬件參數 -




VMwareVMware-workstation-full-17.0.0
Qt版本Qt4.7
Ubuntu系統Ubuntu14.04
kernel版本Linux3.4.39
uboot版本uboot2014.07



拓展模塊




模塊名稱模塊圖片模塊特性

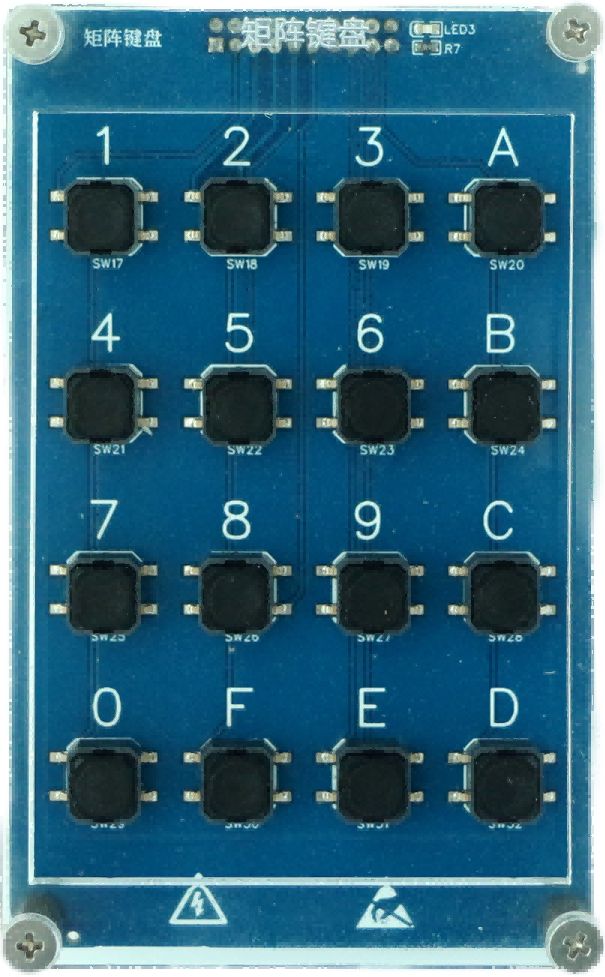

TL-KEYBOARD

（4x4矩陣鍵盤模塊）


GPIO通信接口

4*4矩陣按鍵

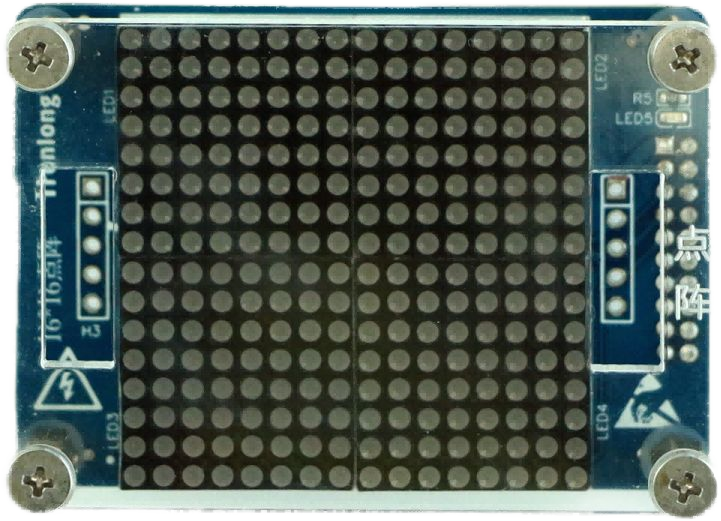

TL-LATTICE

（16x16點陣模塊）

點陣

GPIO通信接


4個8*8點陣組成口

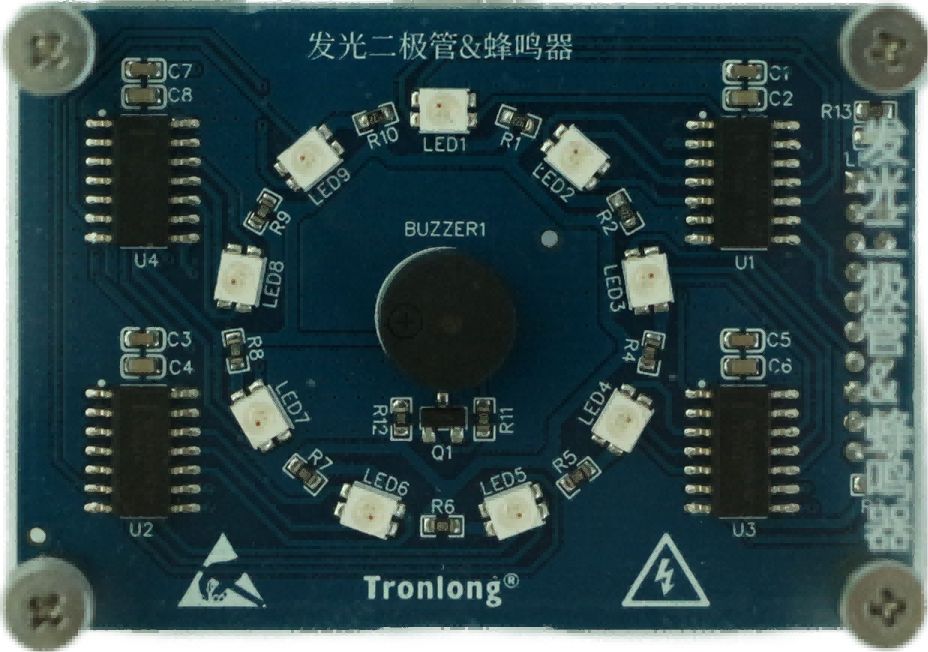

TL-LEDS-BUZZER

（流水燈和蜂鳴器模塊）

發光二極管蜂鳴器.jpgGPIO通信接口
無源蜂鳴器
9個三色LED

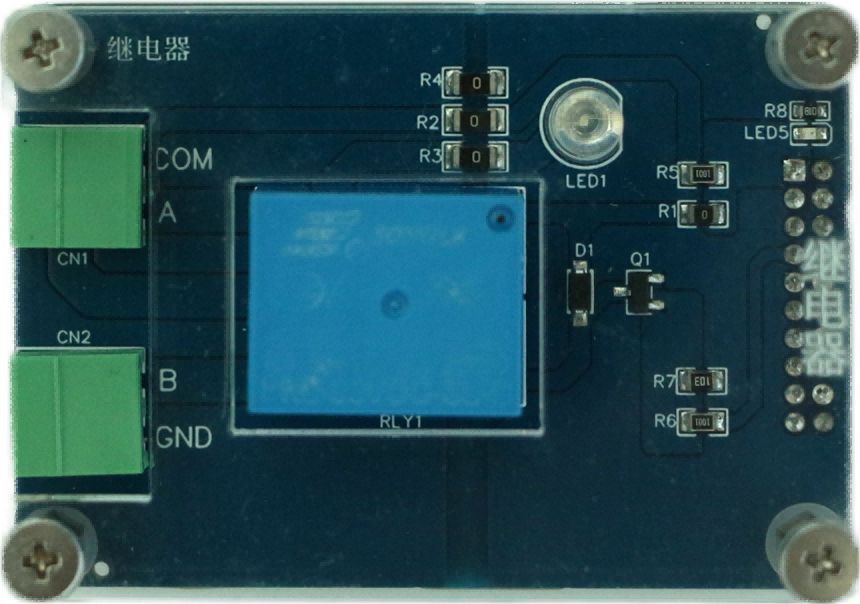

TL-RELAY

（繼電器模塊）

繼電器.jpgGPIO通信接口
繼電器

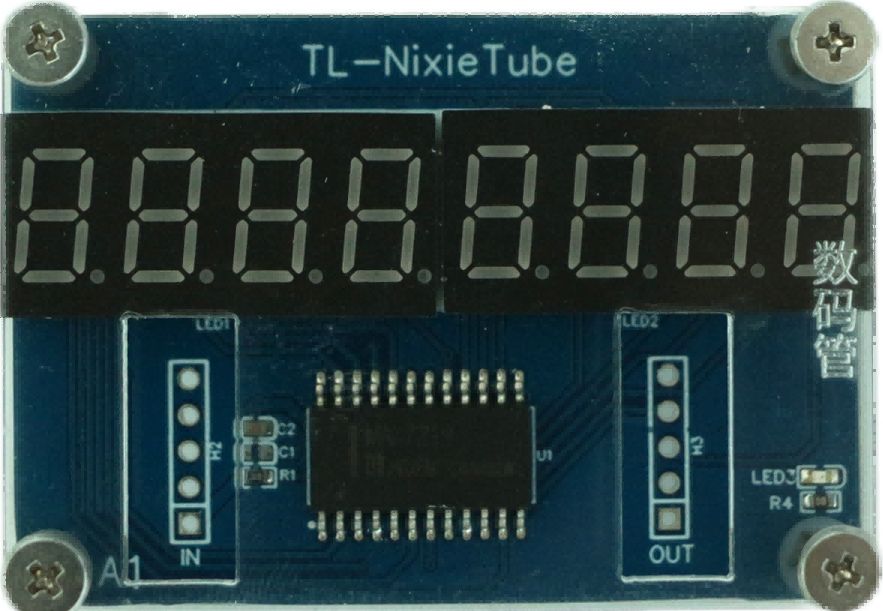

TL-NixieTube

（數碼管模塊）

數碼管.jpgGPIO通信接口
四位八段數碼管

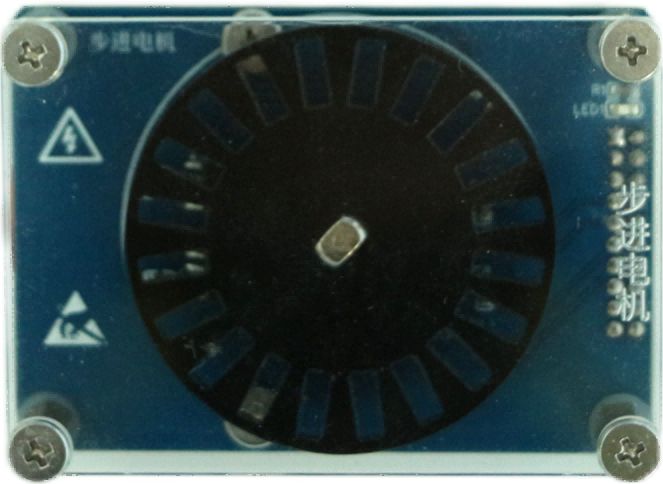

TL-STEPMOTOR

（步進電機模塊）

步進電機GPIO通信接口
五線四相步進電機

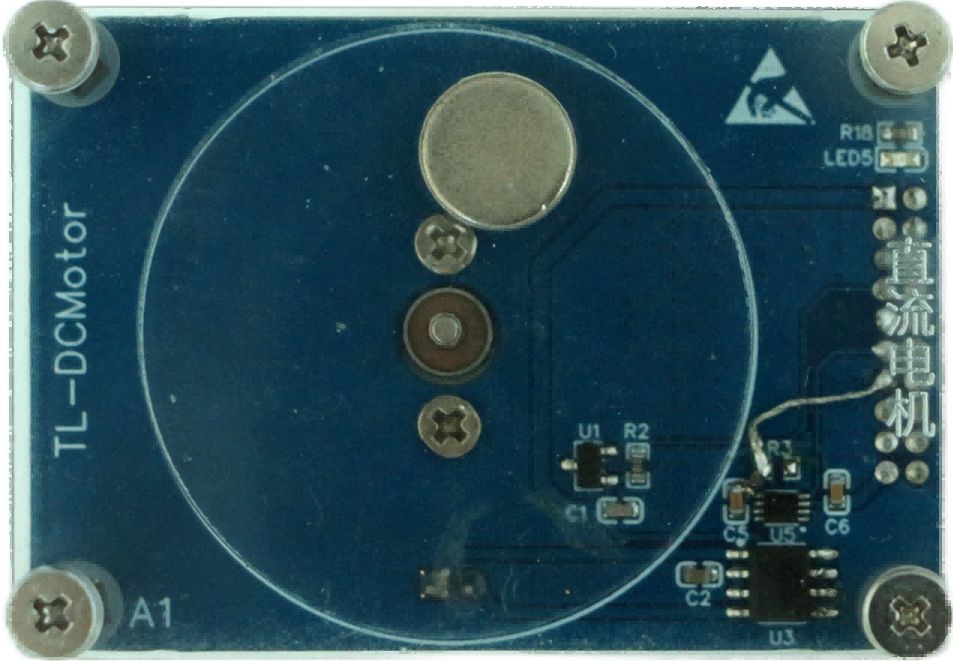

TL-DCMOTOR

（直流電機模塊）

直流電機.jpgGPIO通信接口
霍爾傳感器測速

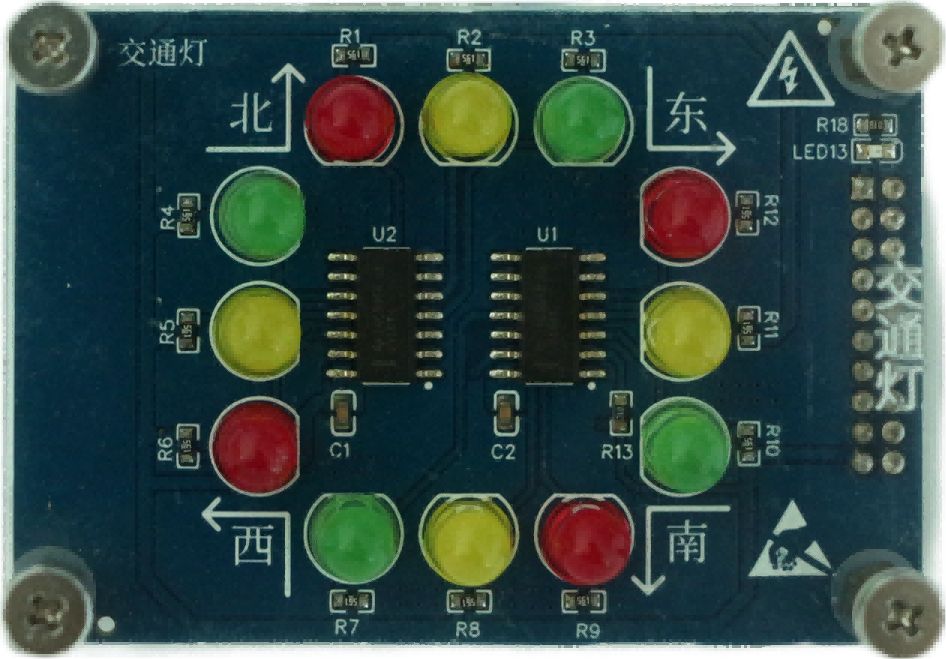

TL-TRAFFICLIGHT

（交通燈模塊）

交通燈.jpgGPIO通信接口
12個發光二極管

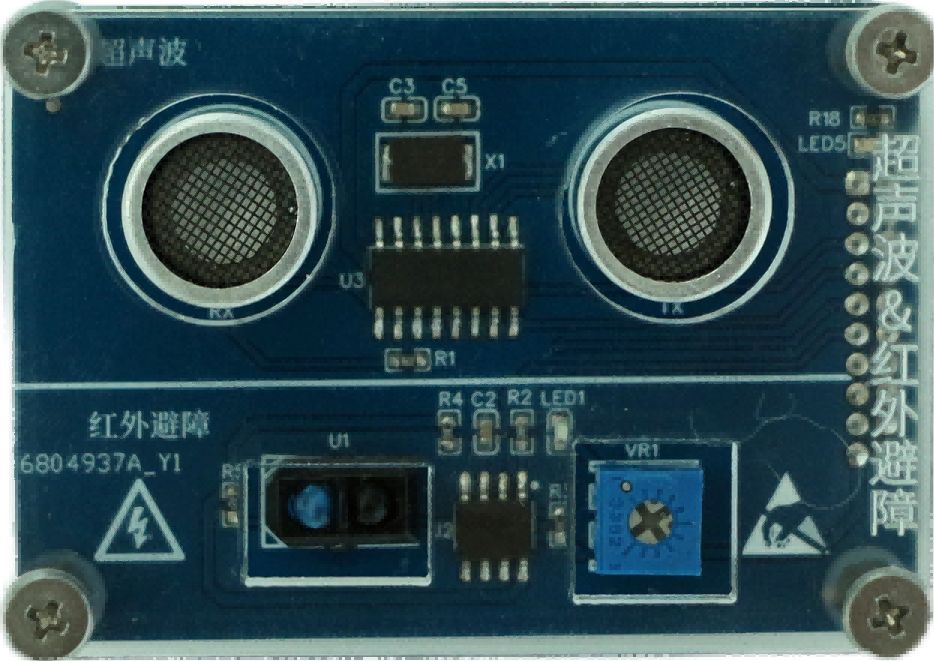

TL-Ultrasonic-IR_AVOID

（超聲波和紅外避障模塊）

超聲波紅外避障.jpgGPIO通信接口
超聲波可探測距離為0.1-12米
紅外避障的工作范圍：0.2 -15 mm（相對收集器電流>20%范圍內）

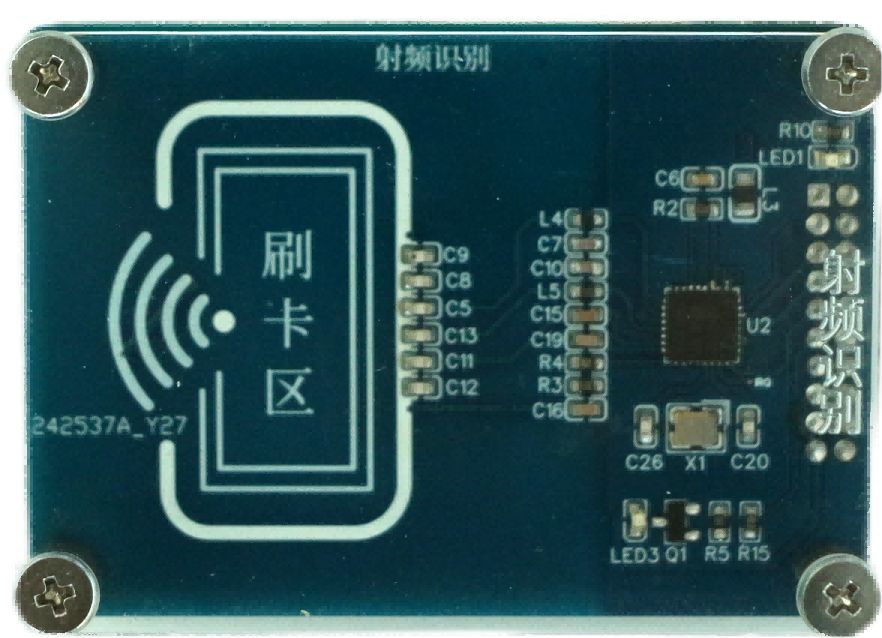

TL-RFID

（射頻識別模塊）

射頻識別.jpgSPI通信接口
13.56MHz 非接觸式通信中高集成度讀寫卡

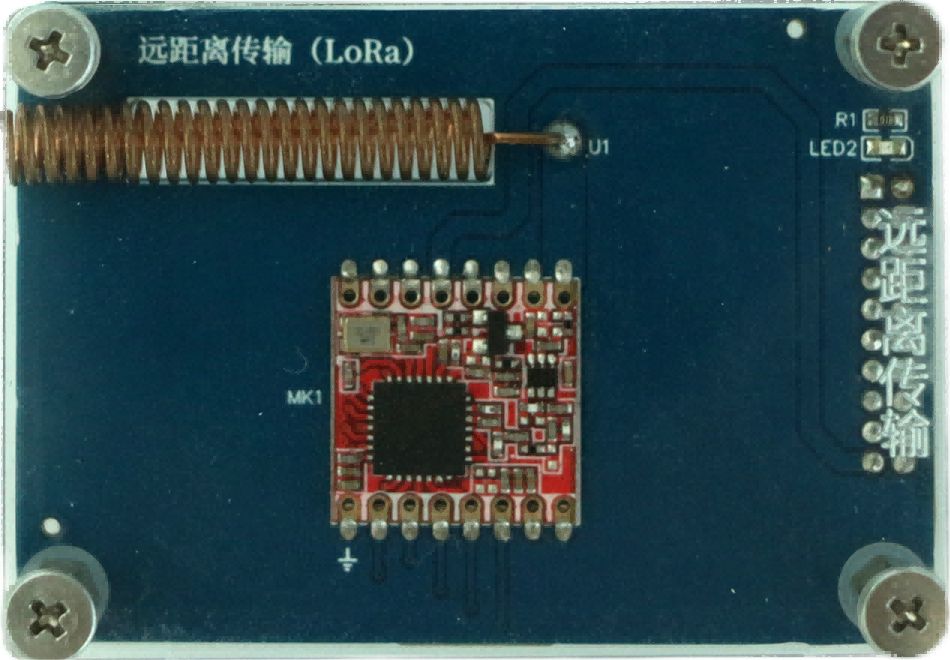

TL-LORA

（遠距離傳輸模塊）

遠距離傳輸.jpgSPI通信接口
基于 LoRa 擴頻調制技術

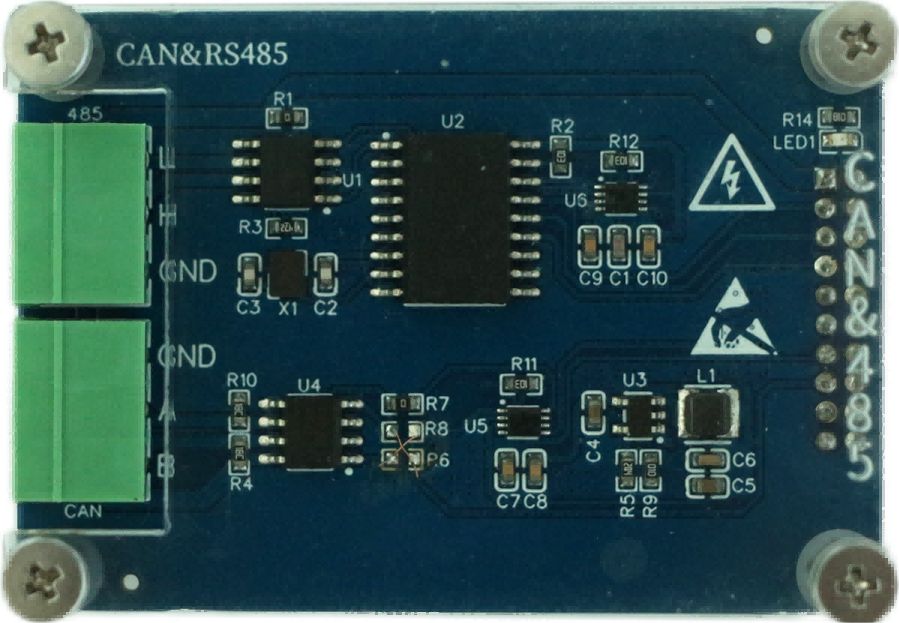

TL-CAN&485

（CAN和RS485模塊）

CAN485.jpgSPI/UART2通信接口
1路CAN
1路RS485

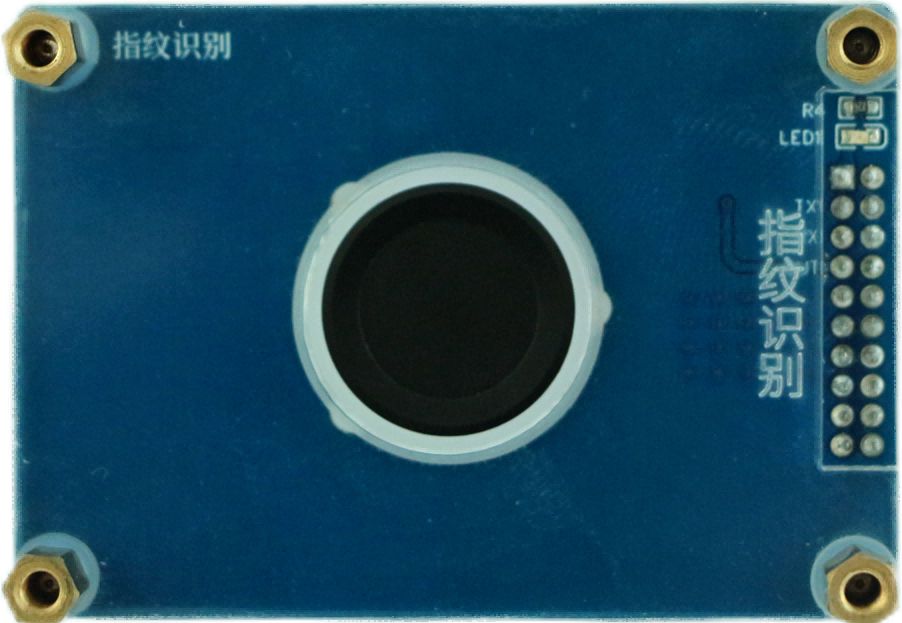

TL-Fingerprinting

（指紋識別模塊）

指紋識別.jpgUART通信接口
指紋錄入，圖像處理，指紋比對，指紋特征儲存等功能

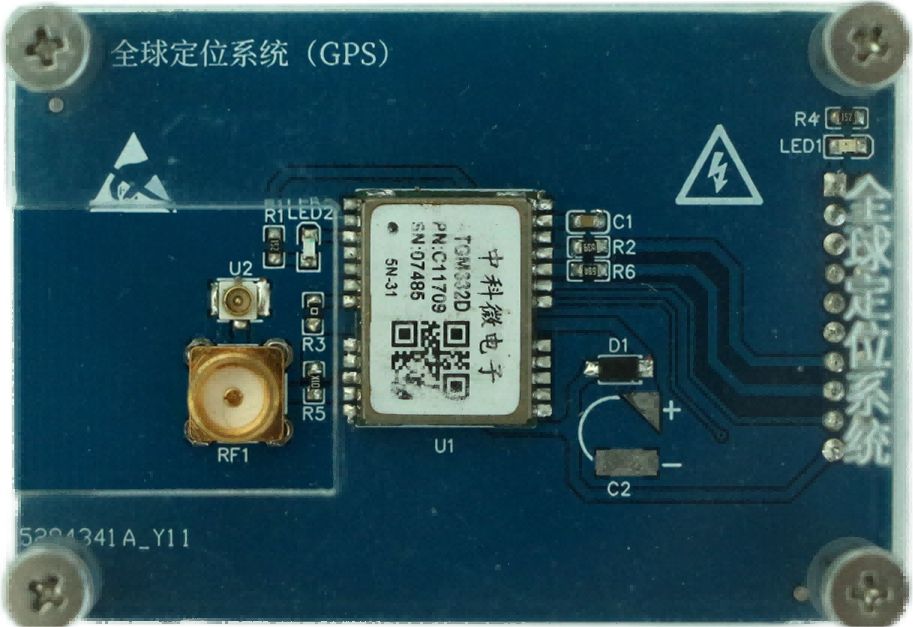

TL-GPS

（全球定位系統模塊）

gps.jpgUART通信接口
GPS北斗雙模定位

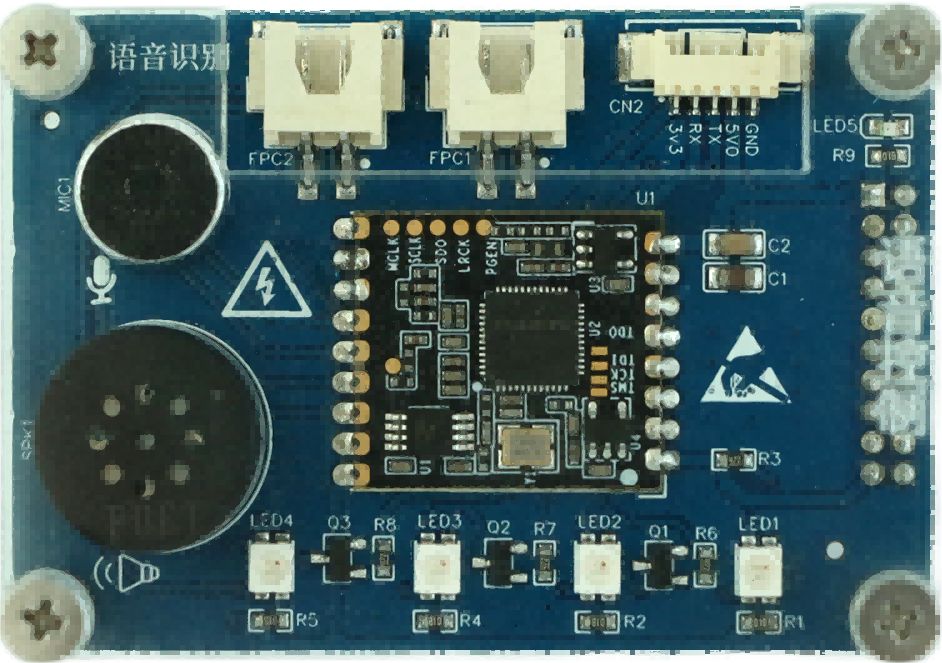

TL-VOICECCONTROL

（語音控制模塊）

語音控制.jpgUART通信接口
ASR（語音識別）和語音降噪功能

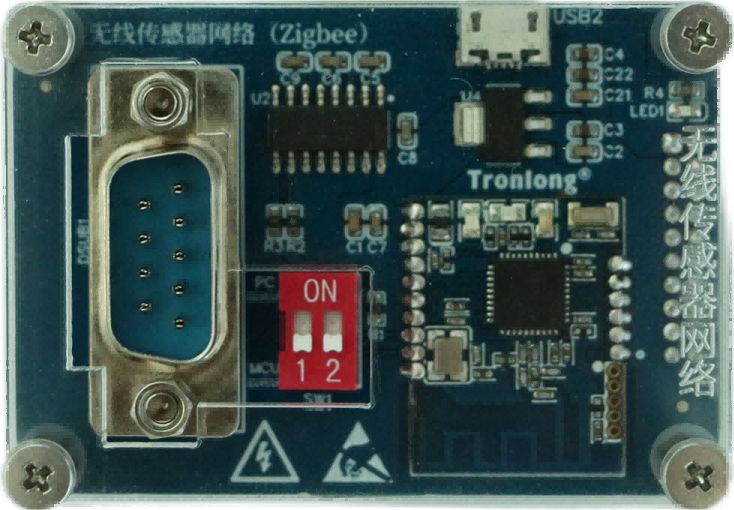

TL-ZIGBEE

（無線傳感器網絡模塊）

無線傳感器網絡.jpgUART通信接口
基于zigbee通信協議

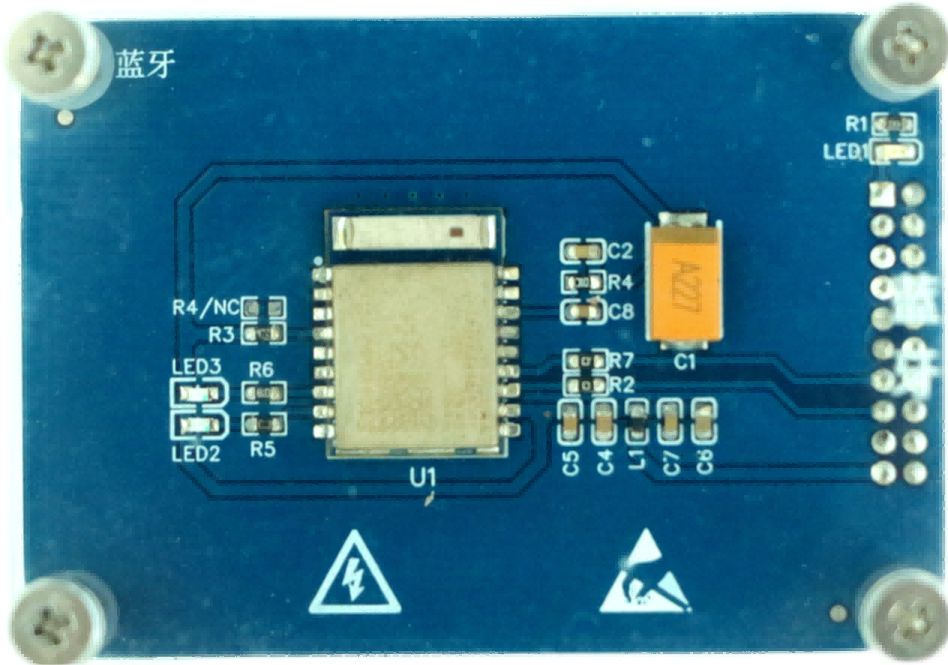

TL-BLUETOOTH

（藍牙模塊）

藍牙.jpgUART通信接口
基于藍牙5.0傳輸協議，工作在2.4GHz頻段

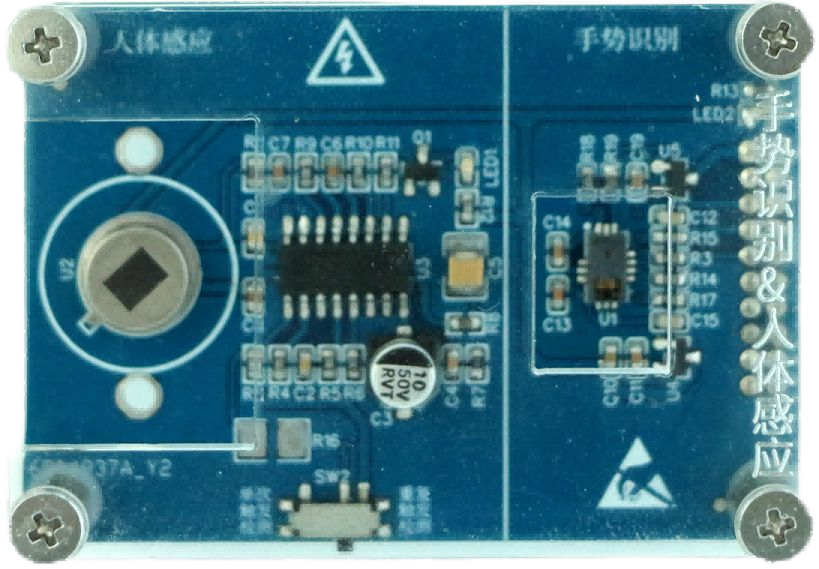

TL-HGR_HBI

（人體感應和手勢識別模塊）

手勢識別.pngIIC通信接口
手勢識別可識別UP、Down、Right、Left等9種常用手勢
人體感應基于D204S系列芯片的，高靈敏度

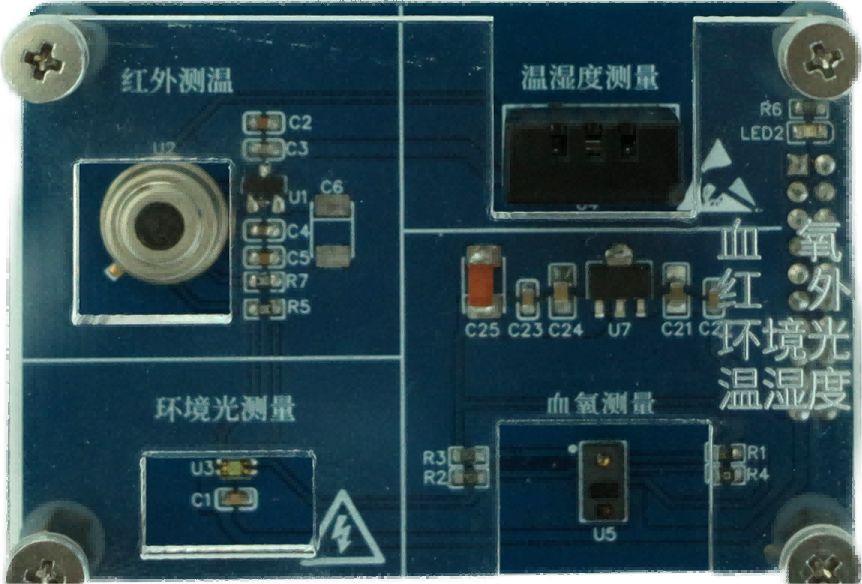

TL-BO_IR_LDR_TAHS

（血氧和紅外測溫和壞境光和溫濕度模塊）

血氧紅外環境光.jpgIIC通信接口
集成有脈搏血氧儀和心率監測傳感器芯片
非接觸式紅外線溫度傳感器
顏色傳感器可感應紅光、綠光、藍光和白光
溫濕度測量溫度范圍-40℃到80℃（精度±0.5℃），測量濕度范圍0~100%RH（25℃下精度±3%RH）

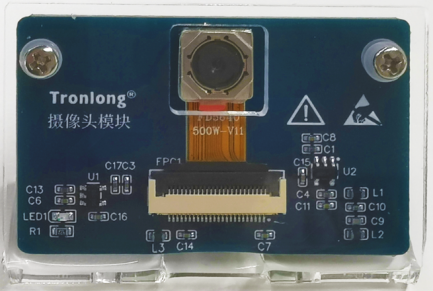

TL-OV5640H

（攝像頭模塊）

圖片1.pngCamera通信接口
500萬像素CMOS圖像傳感器

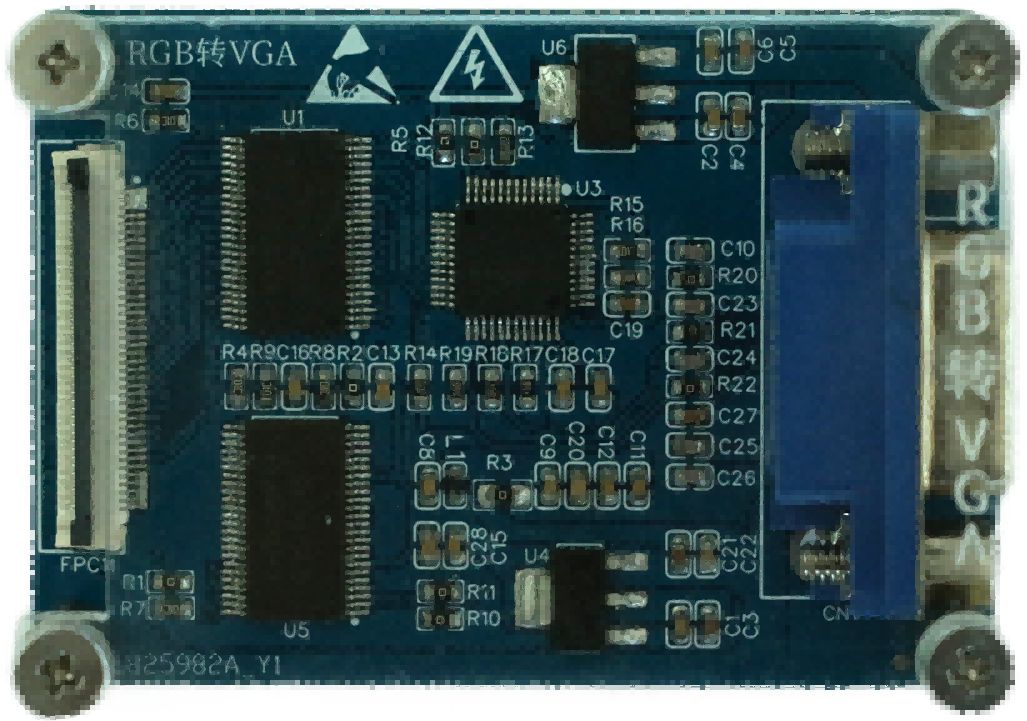

TL-RGB-VGA

（RGB轉VGA模塊）

RGB轉VGA.jpgFPC輸入接口
VGA輸出接口（RGB565格式）

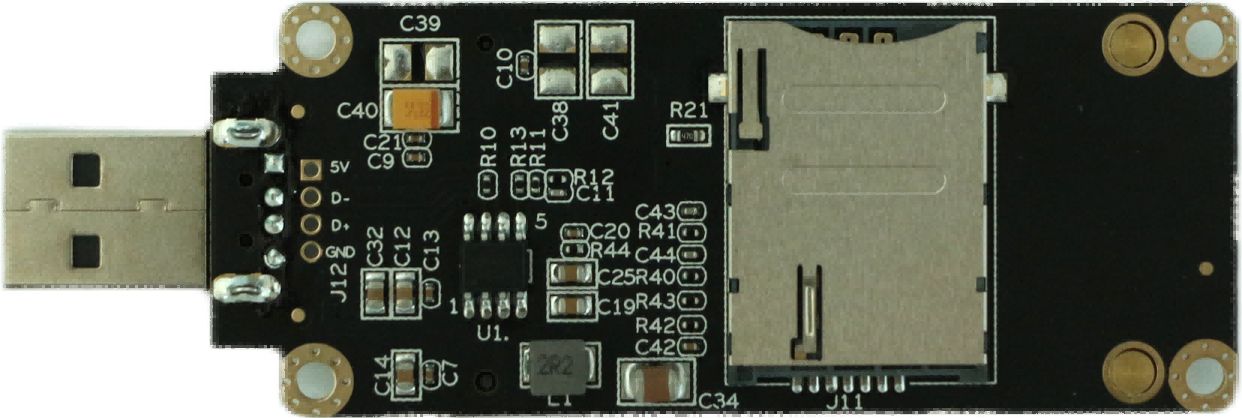

4G模塊IMG_5766.jpgUSB通信接口
EC20 R2.1 Mini PCIe-C 4G通訊模塊
WiFi模塊IMG_5784.jpgUSB通信接口
傳輸速率為 150Mbps



開發資料
教學資源
    提供完整的實驗代碼，以及適合教學的《教學實驗指導手冊》。
目錄詳見附錄A，教學實驗主要包括：
· Linux 實驗環境搭建與 Linux 開發基礎
· Linux 系統移植開發實驗
· Linux 驅動開發實驗
· Linux 應用開發實驗
· Linux Qt 圖形界面開發實驗


電氣特性



環境參數最小值典型值最大值
商業級溫度0°C/70°C
工業級溫度-40°C/85°C
工作電壓/12V/


實驗箱機械尺寸



名稱長寬高
實驗箱箱體495mm384mm204mm
實驗板416mm282mm/



實驗箱套件清單
名稱數量
TL6818-PlusTEB實驗主板1塊
鍵盤1個
12V 6A電源1個
USB轉RS232串口線2條
RS232交叉串口母線2條
網線1條
耳機1個
音頻線1條
Micro USB線1條
HDMI線1條
VGA線1條
RS485轉RS232模塊1個
SMA轉BNC公頭1條
讀卡器1個
杜邦線若干
撬板棍1根
SD卡1張
屏幕軟排線1條
攝像頭軟排線1條
TL-LEDLattice 16*16點陣模塊1個
TL-Keyboard矩陣鍵盤模塊1個
TL-CANRS485 CAN&RS485模塊1個
TL-GPS GPS模塊1個
TL-LORA遠距離傳輸模塊1個
TL-RFID射頻識別模塊1個
TL-RGB-VGA RGB轉VGA模塊1個
TL-STEPMOTOR步進電機模塊1個
TL-Ultrasonic-IR_AVOID超聲波&紅外避障模塊1個
TL-LED_BUZZER發光二極管&蜂鳴器模塊1個
TL-Relay繼電器模塊1個
TL-TrafficLight交通燈模塊1個
TL-BLUETOOTH藍牙模塊1個
TL-OV5640H攝像頭模塊1個
TL-HGR_HBI手勢識別&人體感應模塊1個
TL-NixieTube數碼管模塊1個
TL-BO_IR_LDR_TAHS血氧&紅外&壞境光&溫濕度模塊1個
TL-VoiceControl語音控制模塊1個
TL-DCMotor直流電機模塊1個
TL-Fingerprinting指紋識別模塊1個
TL-ZigBee無線傳感器網絡模塊1個
WiFi模塊1個
4G模塊1個
USB下載器（語音控制模塊專用）每批次1個
U盤每批次1個


教學實驗



Linux 實驗環境搭建與 Linux 開發基礎實驗1 安裝虛擬機與Ubuntu 操作系統
實驗2 Linux 開發基礎實驗
Linux 系統移植開發實驗實驗1 編譯 Linux 系統實驗
實驗2 燒錄 Linux 系統實驗
Linux 驅動開發實驗實驗1 LED 驅動實驗
實驗2 PWM 驅動實驗
實驗3 ADC驅動實驗
實驗4 看門狗驅動實驗
實驗5 按鍵中斷驅動實驗
實驗6 IIC 驅動實驗
實驗7 SPI 驅動實驗
實驗8 CAN 總通信實驗
實驗9 LCD 液晶屏顯示實驗
實驗10 TOUCH 觸摸屏實驗
實驗11 像頭數據采集實驗
實驗12 RTC 實時時鐘實驗
實驗13 AUDIO 音頻實驗
實驗14 WIFI 無線通信實驗
實驗15 HDMI 驅動實驗
Linux應用開發實驗實驗1 LED 燈實驗
實驗2 蜂鳴實驗
實驗3 系統復位實驗
實驗4 按鍵中斷實驗
實驗5 RS232 串口通信實驗
實驗6 ADC模數轉換實驗
實驗7 攝像頭采集實驗
實驗8 繼電器實驗
實驗9交通燈控制實驗
實驗10 音頻采集播放實驗
實驗11 SD/EMMC 讀寫速度測試實驗
實驗12 USB 總線讀寫速度測試實驗
實驗13 RTC時鐘實驗
實驗14 LCD 背光調節實驗
實驗15 LVDS 背光調節實驗(搭配10寸LVDS 屏幕)
實驗16 CAN 通訊實驗
Linux Qt 形界面開發實驗實驗1 LED 控制實驗 (工程創建步驟)
實驗2 蜂鳴器控制實驗
實驗3 點陣控制實驗
實驗4 陣盤實驗
實驗5 指紋識別實驗
實驗6 語音控制實驗
實驗7 藍牙通訊實驗
實驗8 GPS 定位實驗
實驗9 LORA 通訊實驗
實驗10 ZigBee通訊實驗
實驗11 WiFi無線通信實驗
實驗12 RFID 射頻識別實驗
實驗13 RS485 通訊實驗
實驗14 紅外測溫實驗
實驗15 血氧心率檢測實驗
實驗16 手勢識別實驗
實驗17 人體感應傳感實驗
實驗18 光照傳感實驗
實驗19 溫濕度傳感器實驗
實驗20 步進電機控制實驗
實驗21 直流有刷電機控制實驗
實驗22 數碼管顯示實驗
實驗23紅外避障實驗
實驗24 超聲波測距實驗驗
實驗 25 4G 通訊實驗

技術支持
01 協助解決按照用戶手冊操作出現的異常問題；
02 協助產品故障判定；
03 協助正確編譯與運行所提供的源代碼；
04 協助進行產品二次開發；
05 提供長期的售后服務。
增值服務
主板定制設計
主板定制設計
實驗箱定制設計
實驗箱定制設計
嵌入式軟件開發
嵌入式軟件開發
項目合作開發
項目合作開發
技術培訓
技術培訓
