視頻模塊：TL2867F
產品簡介
硬件框圖
機械尺寸
引腳定義
發貨清單
技術支持
增值服務
產品簡介
TL2867F 是一款基于 FMC LPC 標準設計的 D1 模擬視頻輸入及 HDMI 視頻輸入/輸出模塊，與創龍科技 Zynq-7000/Kintex-7/Artix-7 等評估板配套使用，可縮短用戶開發時間，讓產品快速上市；
通過 TW2867 芯片引出 4 路 PAL/NTSC 制式 D1 模擬視頻輸入接口，支持 YCbCr 4:2:2、BT.656 格式；
通過 LVDS 信號引出 2 路 HDMI 視頻輸入/輸出接口，分辨率最高支持 720P60；
D1 模擬視頻輸入采用標準 BNC 連接器，支持視頻設備熱插拔；
HDMI 視頻輸入/輸出采用標準 HDMI 連接器，支持視頻設備熱插拔。

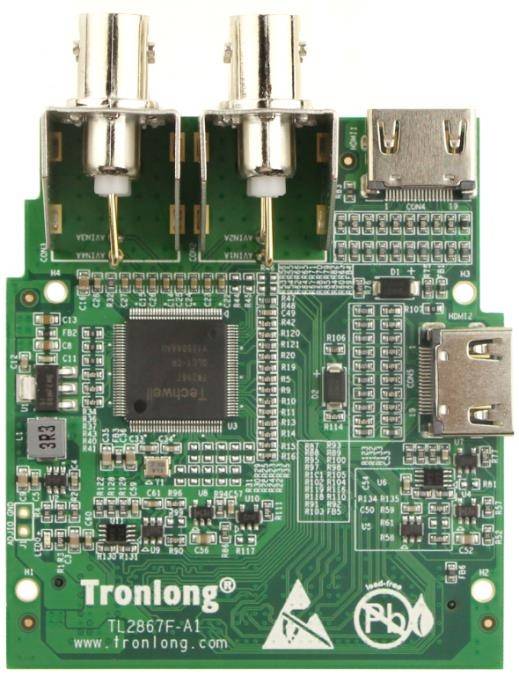

TL2867F模塊正面圖

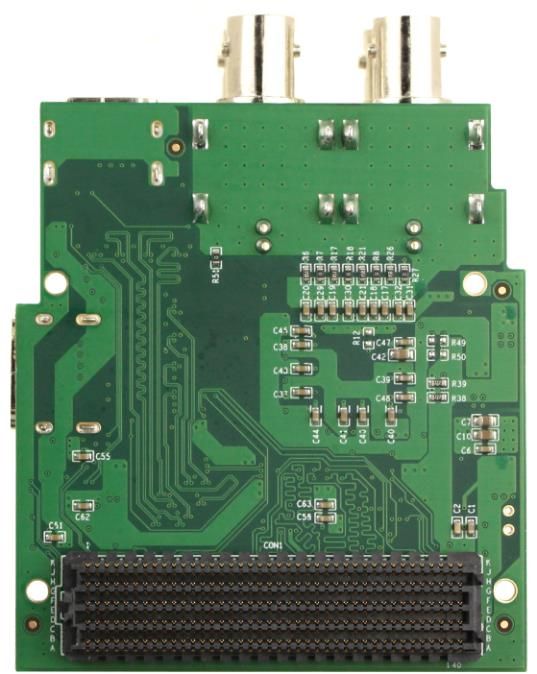

TL2867F背面圖

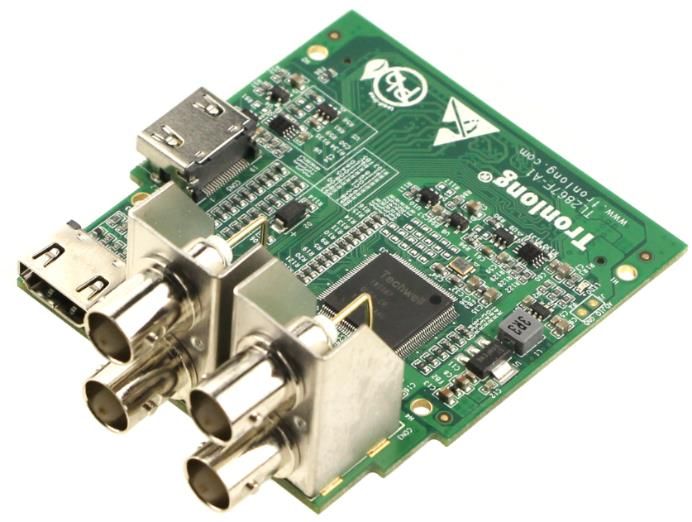

TL2867F斜視圖

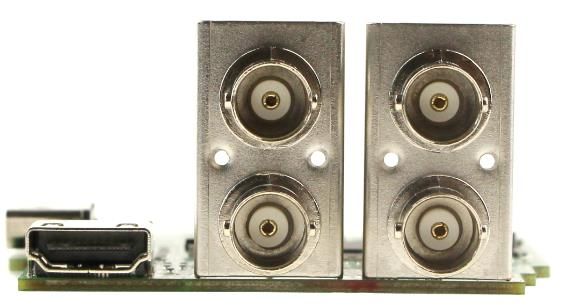

TL2867F側視圖
硬件框圖

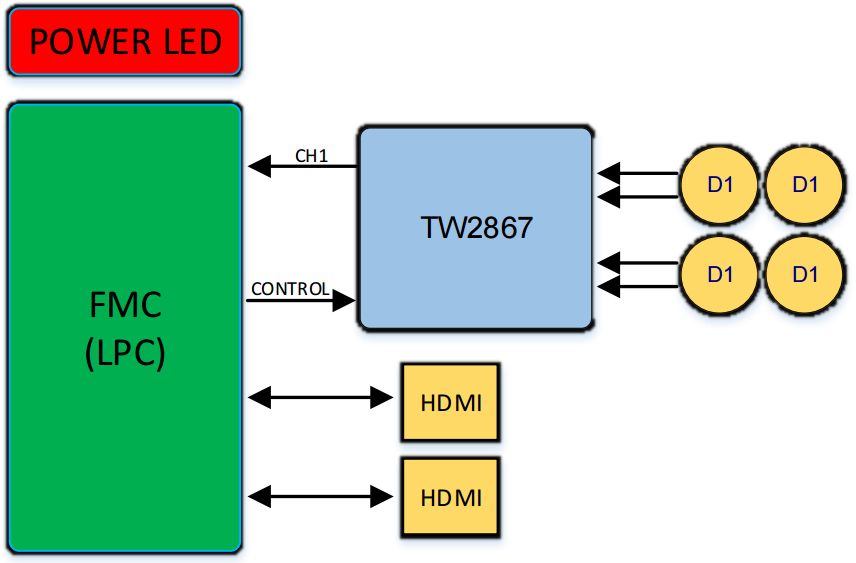

TL2867F硬件框圖
機械尺寸

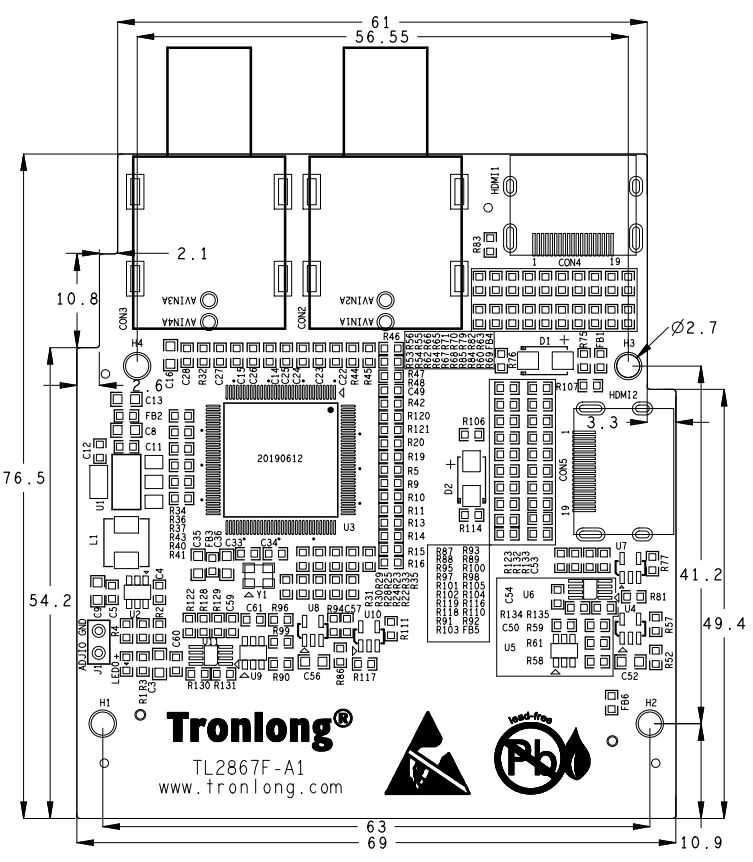

TL2867F機械尺寸
引腳定義

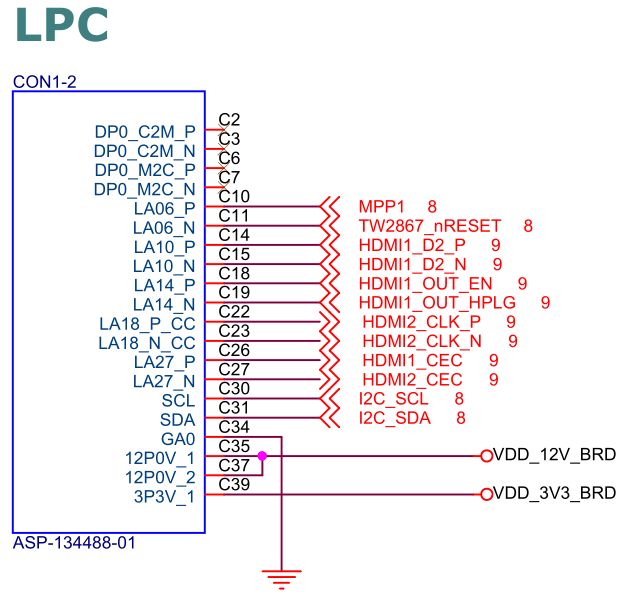

TL2867F FMC 連接器引腳定義1

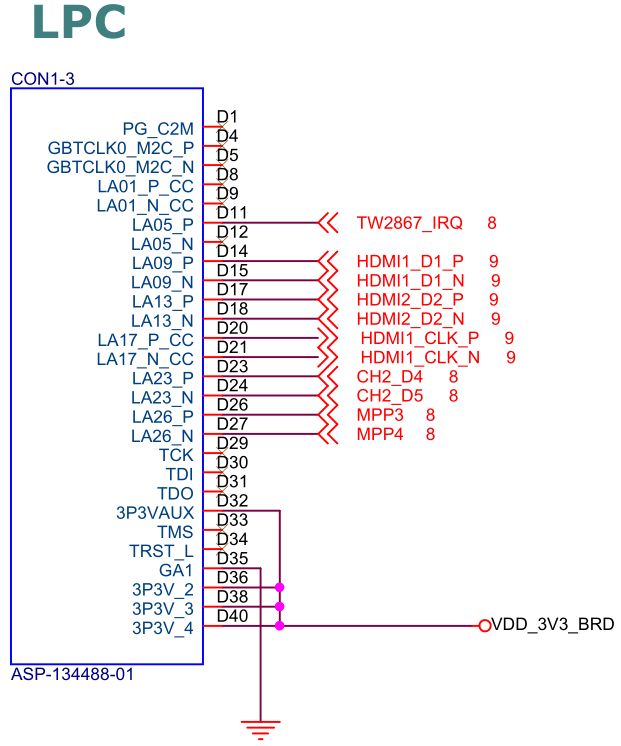

TL2867F FMC 連接器引腳定義2

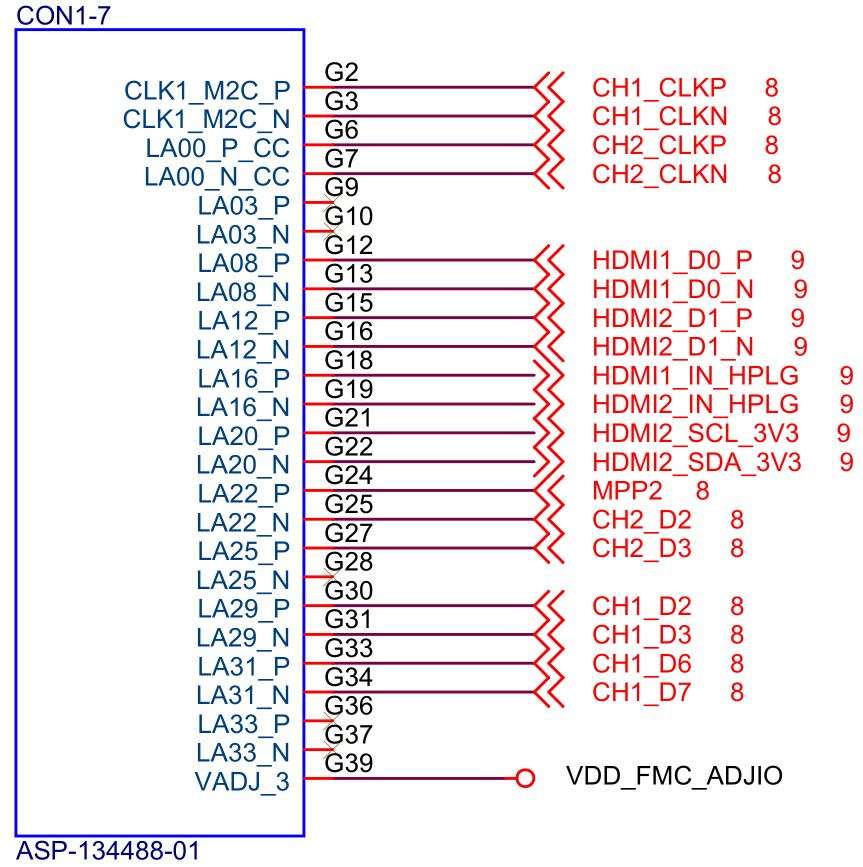

TL2867F FMC 連接器引腳定義3

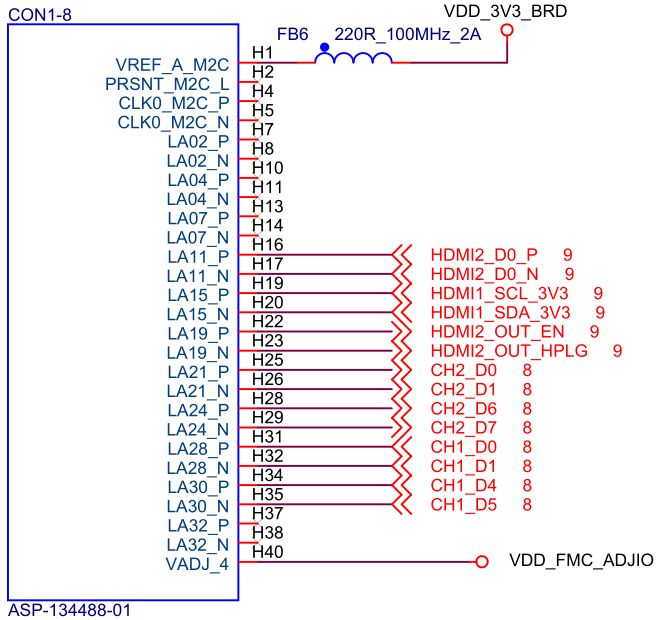

TL2867F FMC 連接器引腳定義4
發貨清單
| 名稱 | 數量 | 備注 |
| TL2867F 模塊 | 1 個 | ／ |
| BNC 轉 AV 母座接頭 | 4 個 | 贈品 |
| AV 視頻延長線 | 4 條 | 贈品 |
| 紅外夜視攝像頭 | 4 個 | 贈品 |
| 12V2A 電源適配器 | 4 個 | 贈品 |
| 資料光盤 | 1 套 | 贈品 |
