攝像頭模塊：TL2659 CMOS
傳感器簡介
產品特性
產品參數
機械尺寸
發貨清單
技術支持
增值服務
傳感器簡介
CMOS 攝像頭模塊 TL2659 基于 OmniVision 的 OV2659 進行設計；
OV2659 是基于1.75-micron OmniPixel3-HS?架構打造的一個高性能傳感器，提供圖像自動控制功能，包括自動曝光控制、自動白平衡、自動黑電平校準，還包括標準的圖像質量控制等；
OV2659 附帶了一個標準的 SCCB（串行攝像機控制總線）和一個 DVP（數字視頻并口），支持 UXGA、 SVGA 和 720P 格式。
產品特性
CMOS 攝像頭模塊 TL2659 可與 Tronlong 的 AM437x 等評估板配套使用，縮短用戶開發時間，讓產品快速上市；
支持 200 萬像素；支持 RGB565/555、YUV422 、YCbCr422 和 GBR422；
分辨率可高達 1632x1221，對應幀率高達 15fps（1600x1200）、24fps（1366x768）、30fps
（1280x720）、30fps（800x600）。

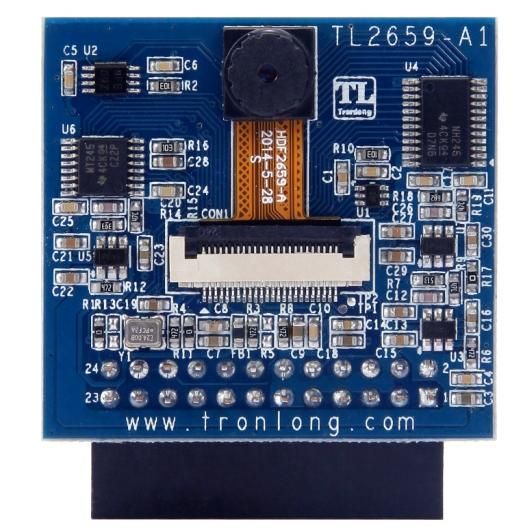

TL2659模塊正面圖

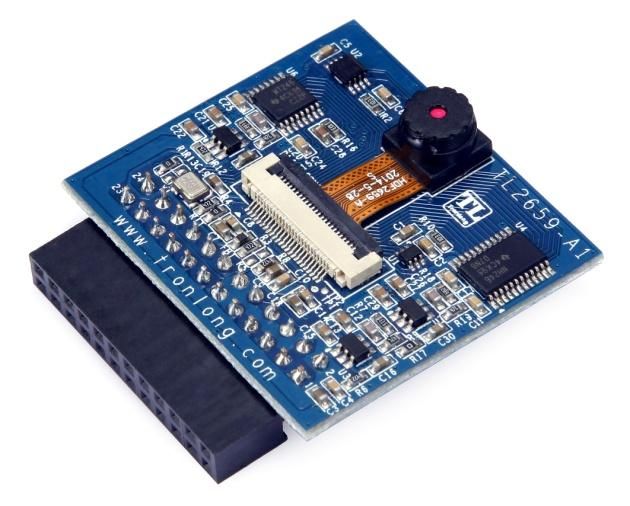

TL2659模塊斜視圖
產品參數

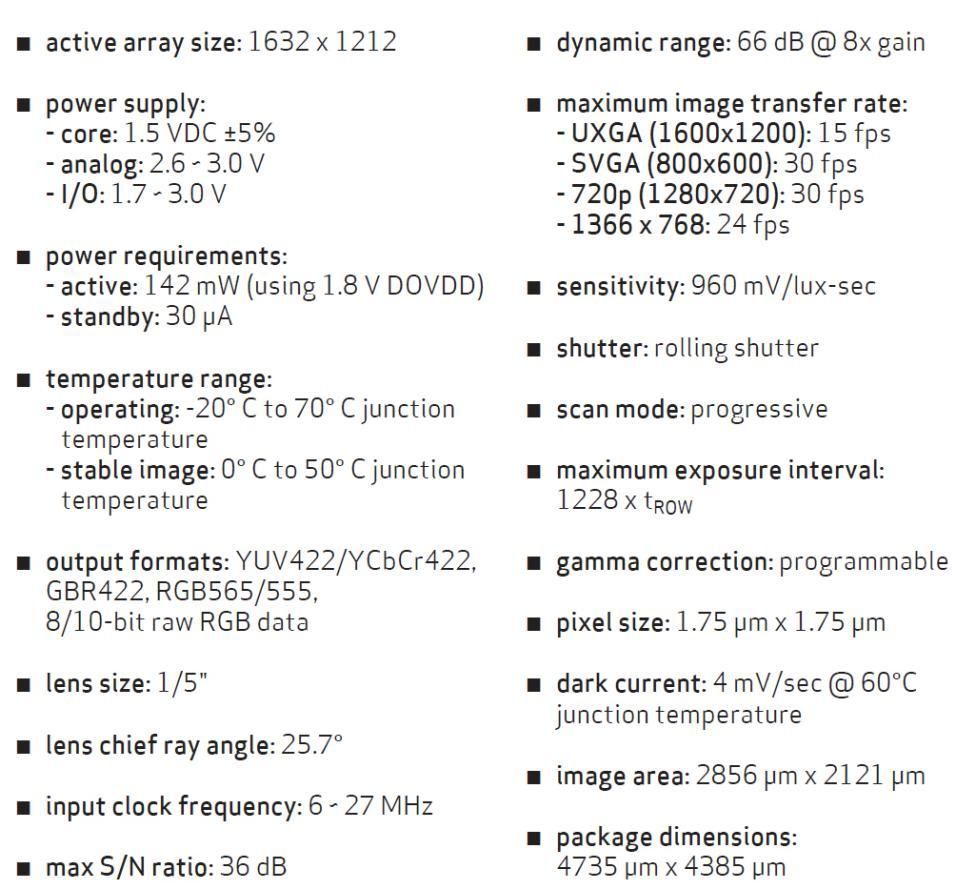

TL2659基本參數

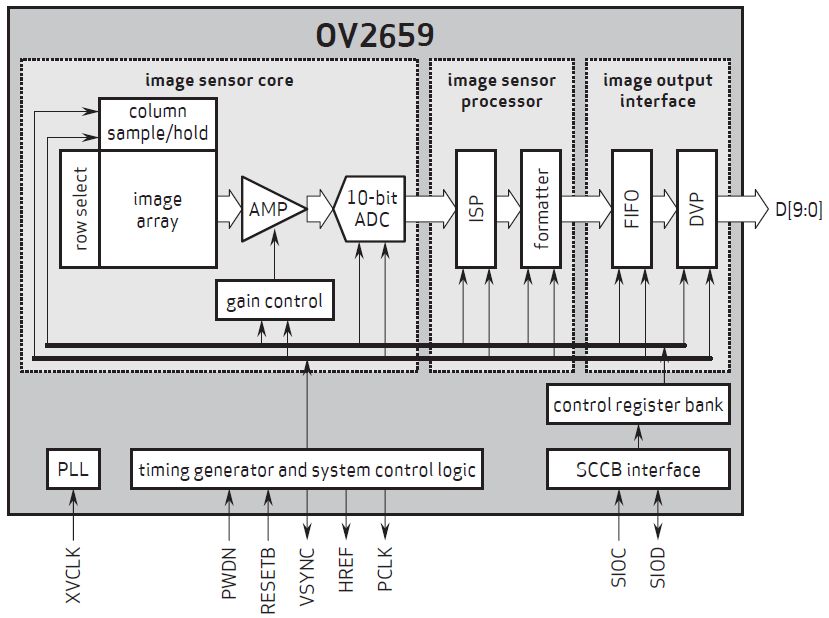

TL2659功能框圖
機械尺寸

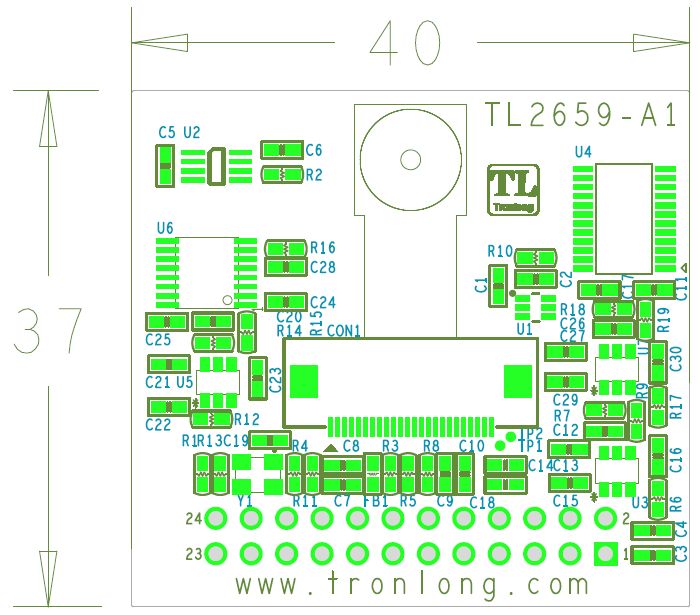

TL2659機械尺寸

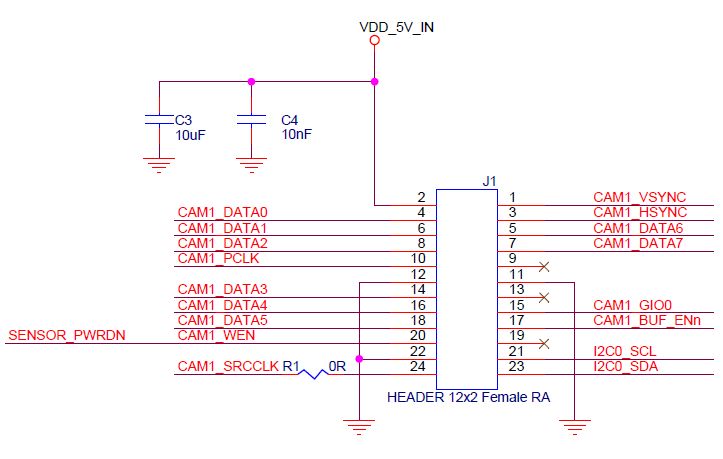

TL2659引腳定義
發貨清單
| 名稱 | 數量 | 備注 |
| TL2659 模塊 | 1 個 | ／ |
| 資料光盤 | 1 個 | 贈品 |
技術支持
01
協助底板設計和測試，減少硬件設計失誤；
02
協助解決按照用戶手冊操作出現的異常問題；
03
協助產品故障判定；
04
協助正確編譯與運行所提供的源代碼；
05
協助進行產品二次開發；
06
提供長期的售后服務。
增值服務
主板定制設計
核心板定制
嵌入式軟件開發
項目合作開發
技術培訓
| 資料名稱 | 更新時間 | 操作 |
|---|---|---|
| TL2659模塊規格書.pdf | 2022-09-28 |
| 資料名稱 | 更新時間 | 操作 |
|---|---|---|
| TL2659模塊產品資料 | 2022-09-14 |
