WIFI模塊：TL8188
產品簡介
模組參數
機械尺寸
發貨清單
技術支持
增值服務
產品簡介
TL8188 模塊是基于 B-LINK 工業級模組 BL-R8188EU2 設計的一款 USB WIFI 模塊；
可配套創龍 AM335x、AM437x、AM5708、AM5728 等評估板進行使用，縮短開發時間，使產品快速上市。

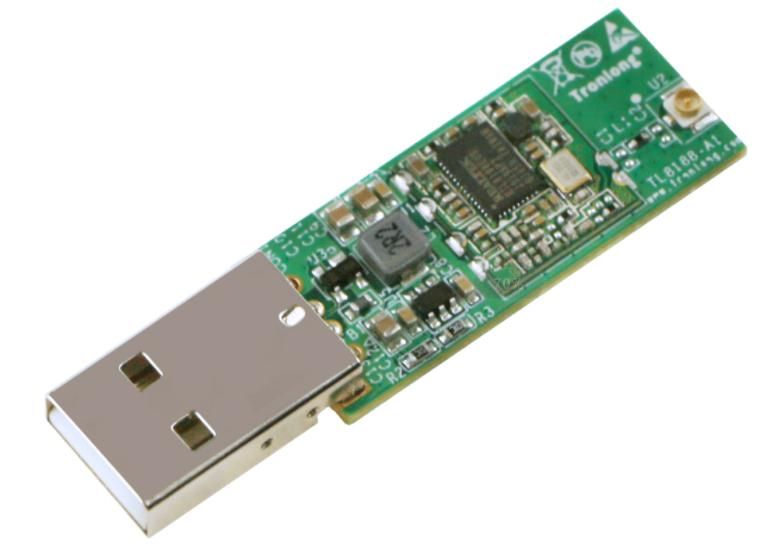

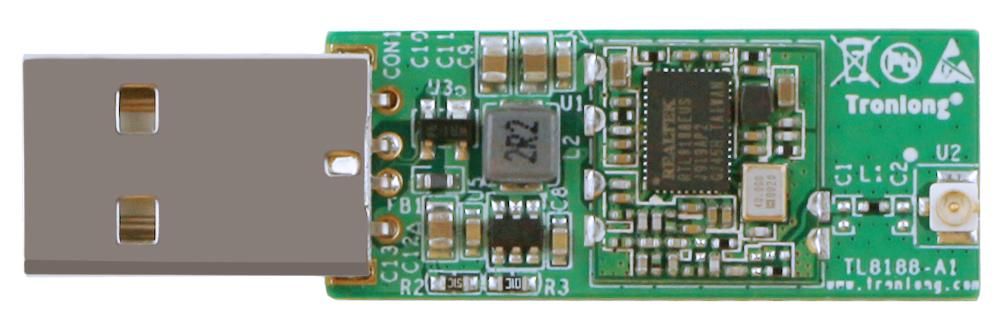

TL8188 模塊正面圖
TL8188 模塊正面圖
模組參數
- BL-R8188EU2 模組參數 -
| 芯片型號 | RTL8188CUS |
| 總線接口 | USB 2.0 |
| 網絡標準 | IEEE 802.11b，IEEE 802.11g，IEEE 802.11n |
| 調制方式 | 802.11b： CCK，DQPSK，DBPSK 802.11g：64-QAM，16-QAM，QPSK，BPSK 802.11n：64-QAM，16-QAM，QPSK，BPSK |
| 傳輸速率 | 150Mbps（最大值） |
| 射頻功率（典型） | 16dBm@11b，14dBm@11g，13dBm@11n |
| 覆蓋范圍 | 室內最遠約 100 米，室外最遠約 300 米（因環境而異） |
| 靈敏度 | 1M：-90dBm@8%PER 6M：-88dBm@10%PER 11M：-86dBm@8%PER 54M：-73dBm@10%PER 135M：-68dBm@8%PER |
| 安全性能 | 支持 WPA-PSK/WPA2-PSK、WPA/WPA2 安全機制和WEP 加密 |
| 電源參數 | 3.3V +/-0.2V |
| 工作溫度 | -40°C～+85°C |
| 存儲溫度 | -40°C～+125°C |
機械尺寸

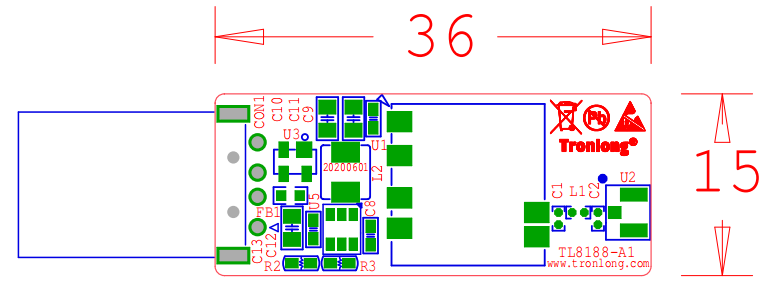

TL8188 模塊機械尺寸
發貨清單
| 名稱 | 數量 | 備注 |
| TL8188 模塊 | 1 個 | ／ |
| 天線 | 1 根 | 贈品 |
| 資料光盤 | 1 個 | 贈品 |
技術支持
01
協助底板設計和測試，減少硬件設計失誤；
02
協助解決按照用戶手冊操作出現的異常問題；
03
協助產品故障判定；
04
協助正確編譯與運行所提供的源代碼；
05
協助進行產品二次開發；
06
提供長期的售后服務。
增值服務
主板定制設計
核心板定制
嵌入式軟件開發
項目合作開發
技術培訓
| 資料名稱 | 更新時間 | 操作 |
|---|---|---|
| TL8188模塊規格書.pdf | 2022-09-28 |
| 資料名稱 | 更新時間 | 操作 |
|---|---|---|
| TL8188模塊產品資料 | 2022-09-14 |
