實驗箱簡介

基于TI TMS320F28335浮點DSP C28x控制器，主頻150MHz；

可拆式新型實驗箱，使用靈活，性價比高。由核心板、實驗開發底板、仿真器、3寸全功能觸摸彩屏信號源及相關實驗配件組成，可選4.3寸可觸摸電阻屏；

實驗主板支持：I2C、SPI、CAN、PWM、RTC、以太網口、音頻輸入輸出接口、多通道AD、DA、RS232、RS485、LCD等接口和蜂鳴器、紅外接收器、繼電器、LED等外設；

實驗拓展板支持：步進電機、直流電機（配霍爾傳感器）、減速電機、4*4矩陣鍵盤、數碼管、十字交通燈、溫濕度傳感器、可調直流電壓輸出；

實驗拓展板上支持安裝可拆卸亞克力保護板，保護實驗電路；

工業級核心板，尺寸為66mm*39mm，采用排針接口連接，可用于科學研究、畢業設計、電子競賽、產品開發使用；

不僅提供面向教學的實驗資源，而且提供工程應用上的開發例程；

適用于測控、自動化、工業控制、電力控制等教學領域。

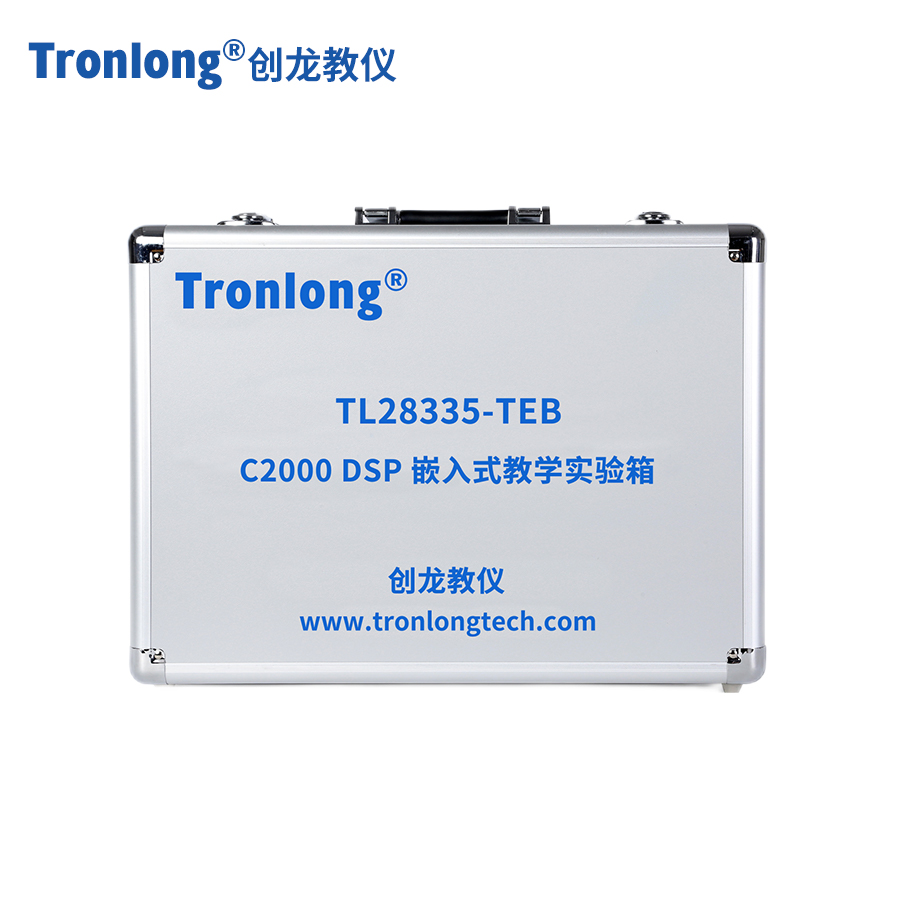

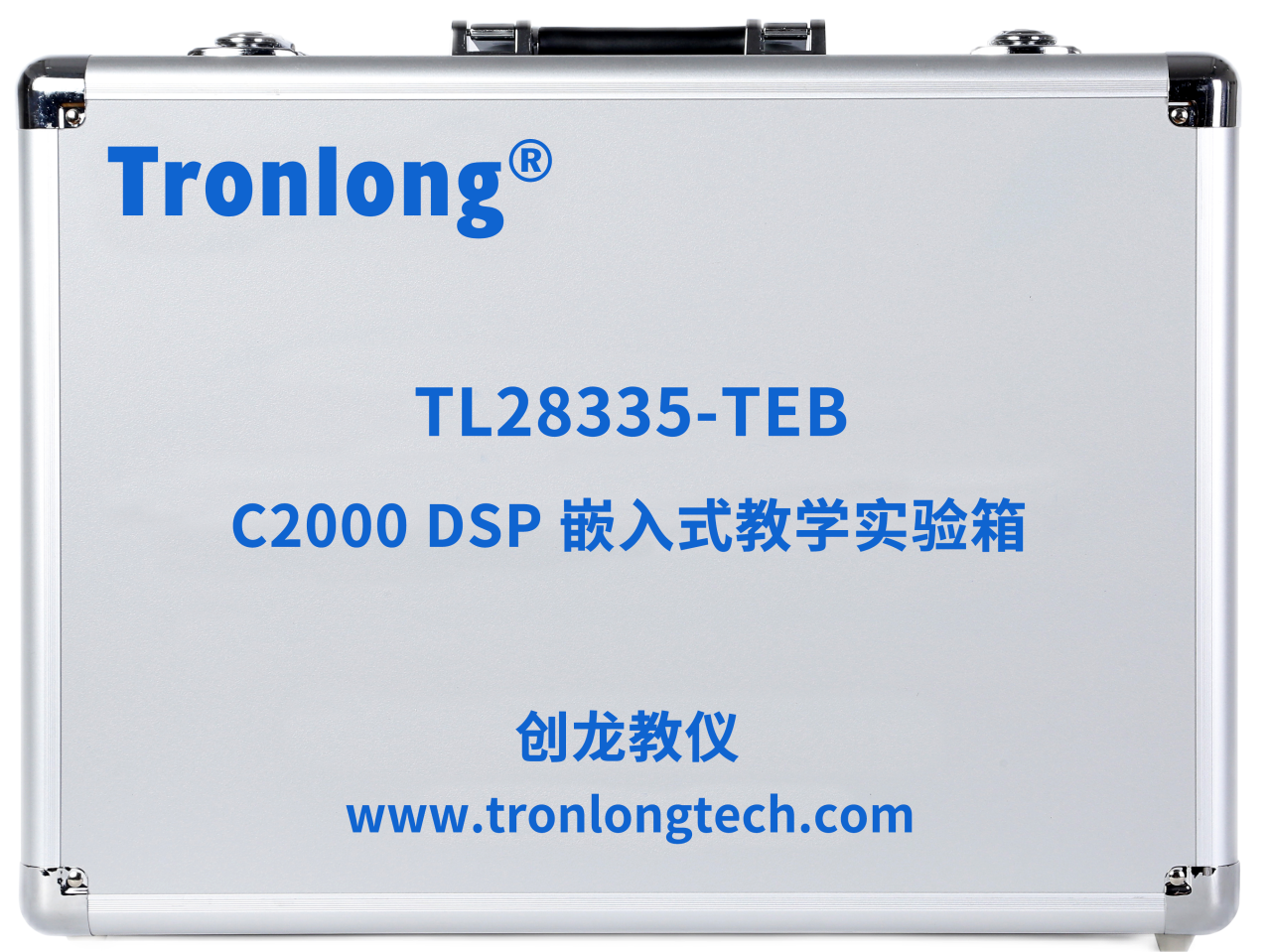

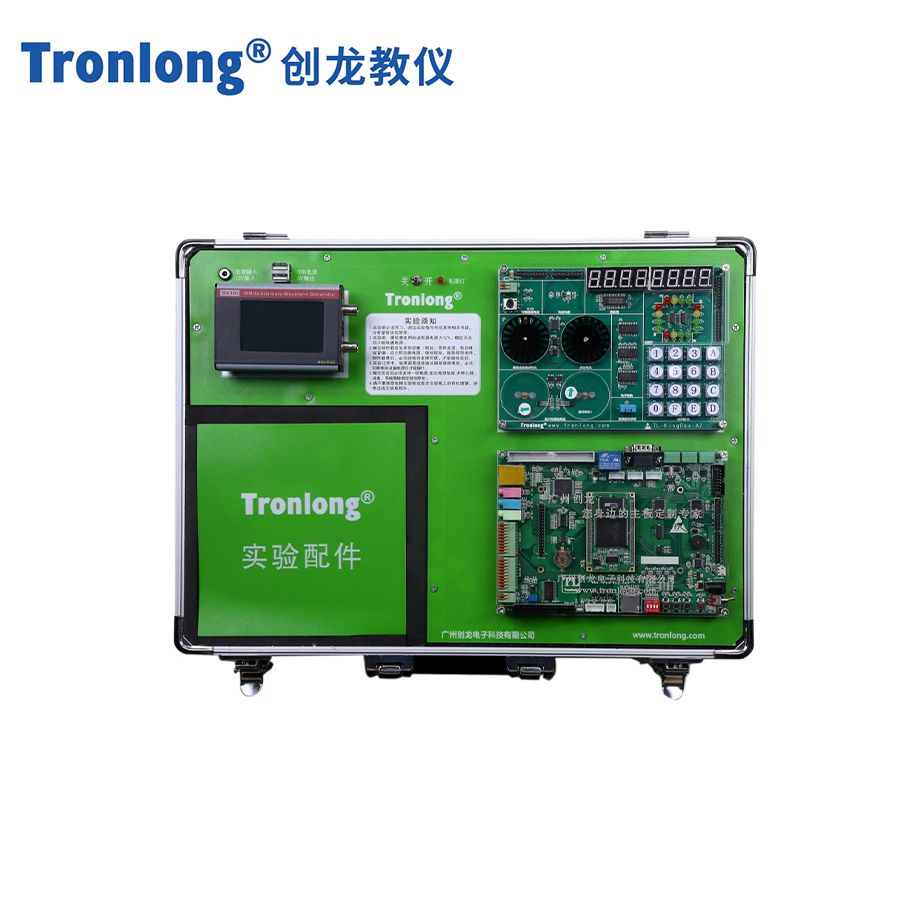

TL28335-TEB實驗箱外觀圖

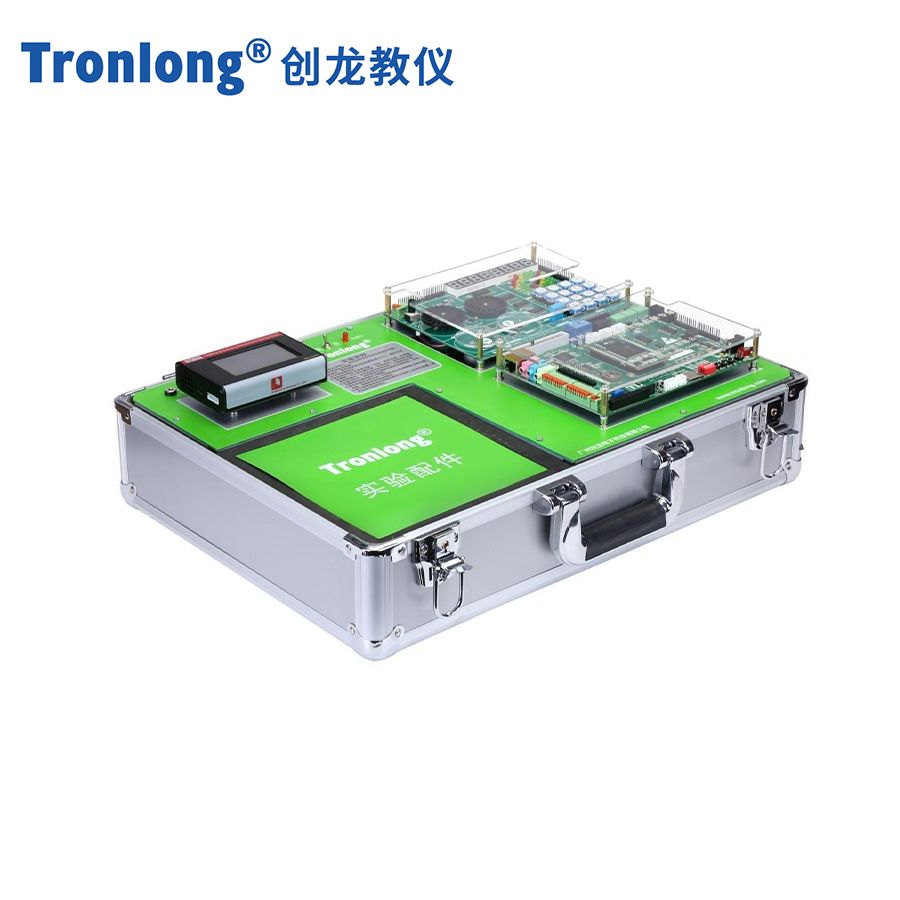

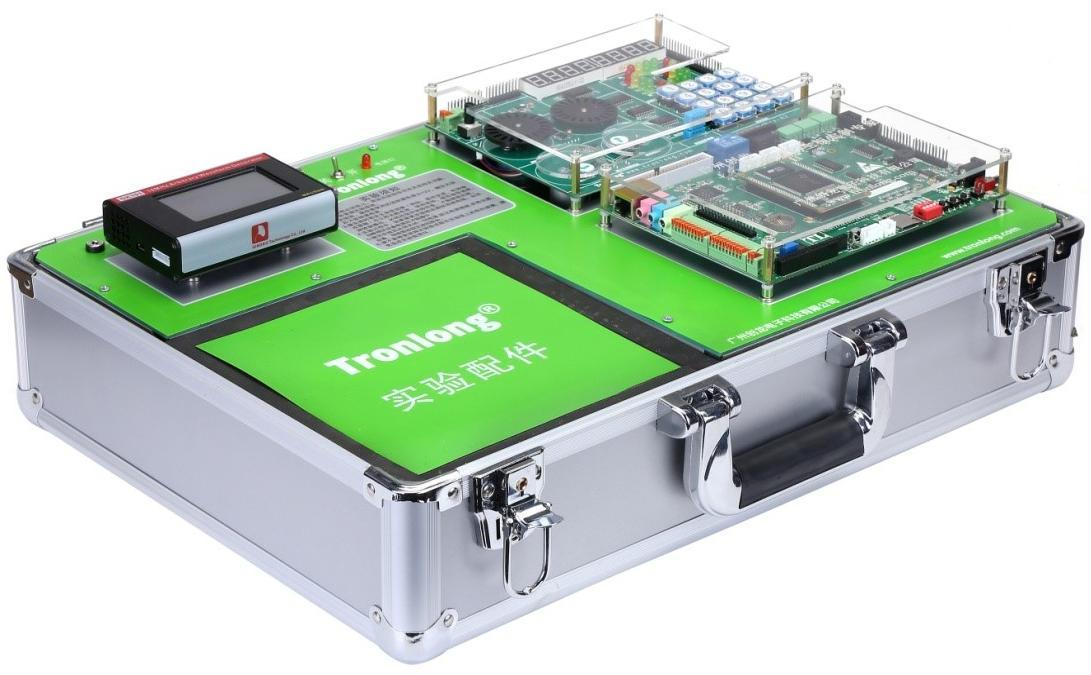

TL28335-TEB實驗箱整體圖

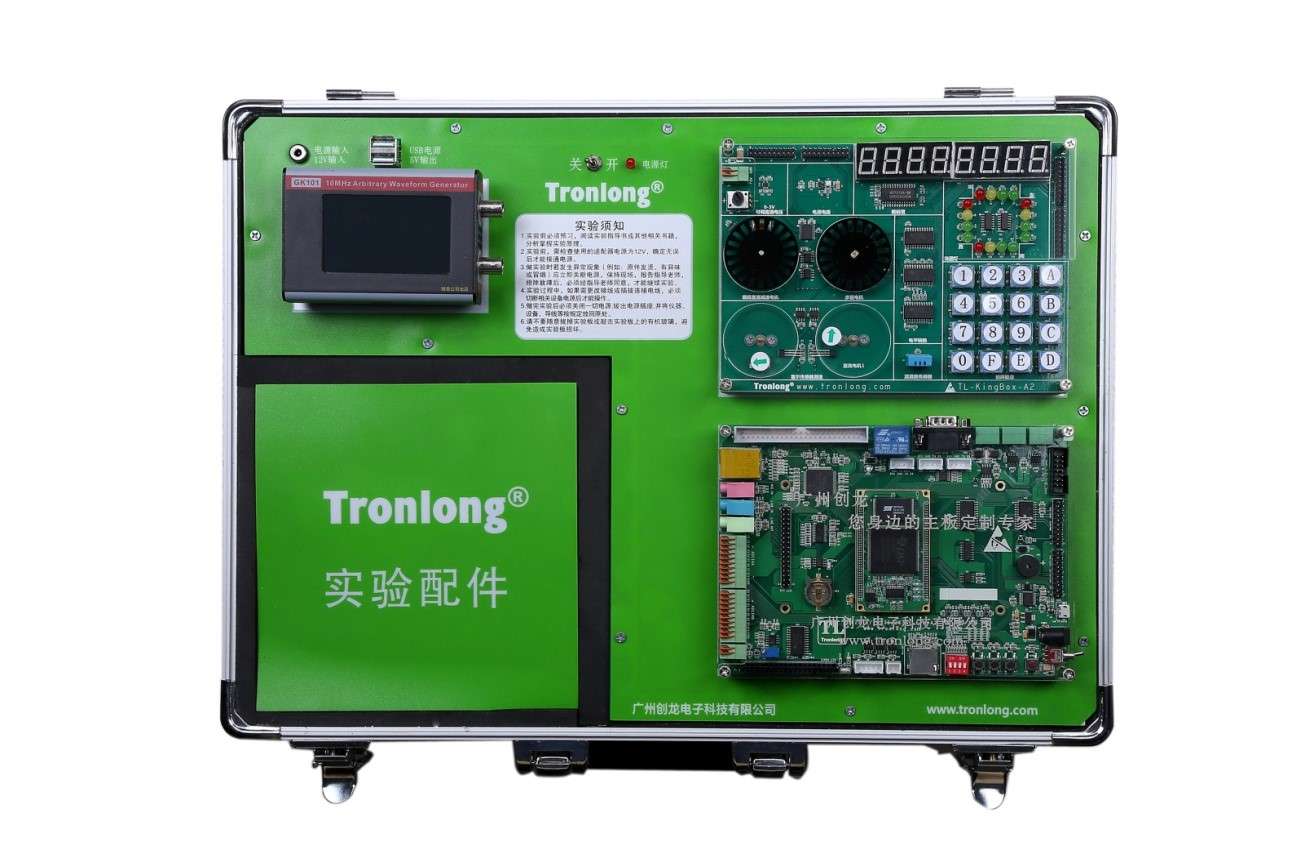

TL28335-TEB實驗箱主體正面圖

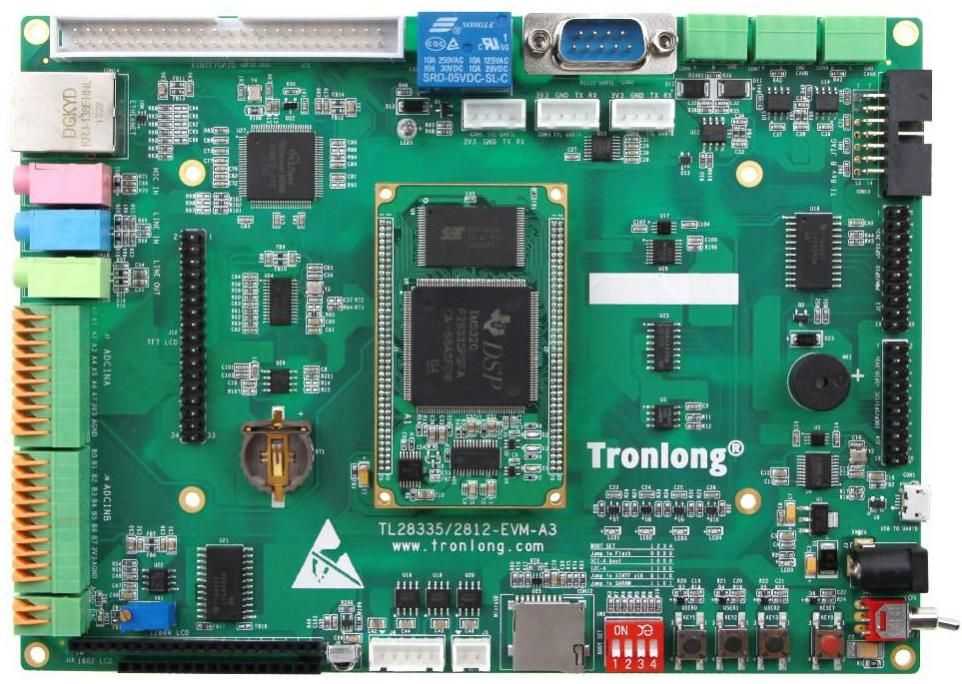

實驗主板正面圖

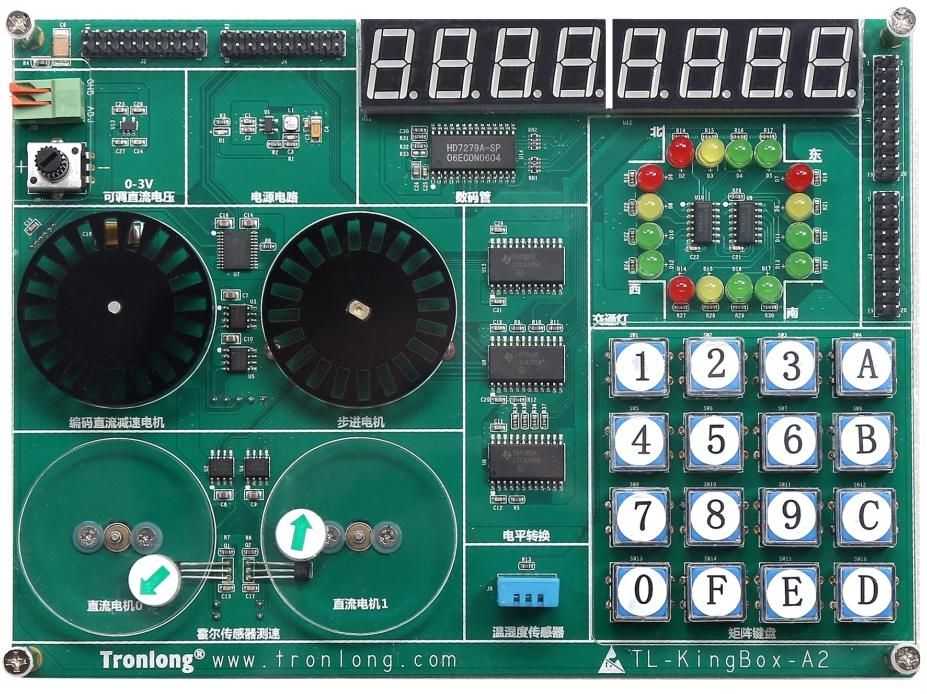

實驗拓展板正面圖

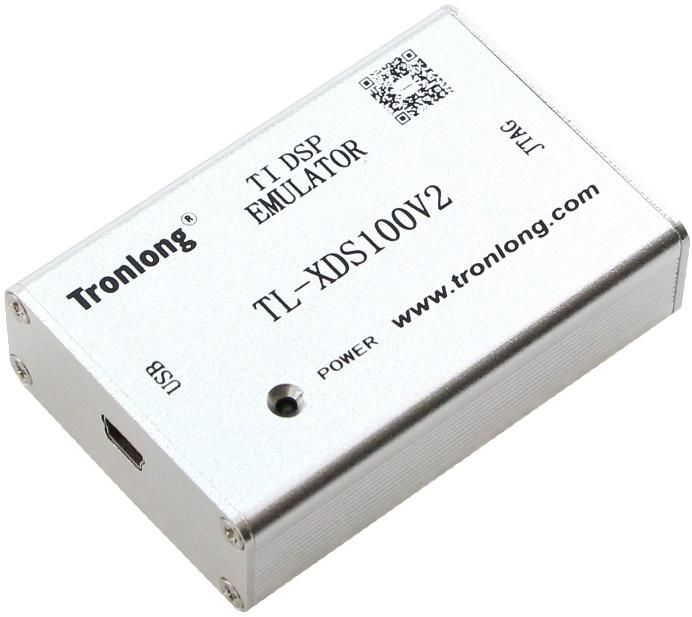

仿真器側視圖

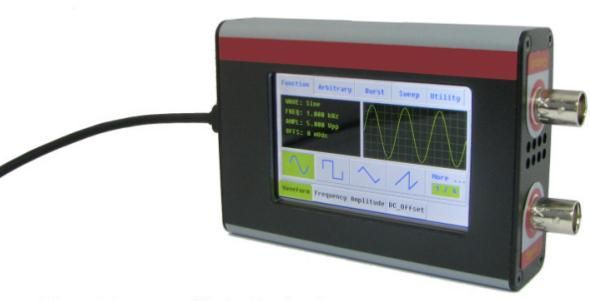

信號源側視圖

TL28335-TEB是創龍一款基于TI TMS320F28335浮點DSP處理器的可拆式新型嵌入式教學實驗箱，提供了豐富的教學實驗例程，適合高校以及研究所等實驗機構；

可拆式DSP實驗箱TL28335-TEB提供的實驗指導手冊包括實驗?zāi)康?、原理、步驟及源碼解析等，注重實驗的過程，內容詳實且豐富，可以幫助學生打好專業基礎，也有利于教師教學計劃的開展；

此外，實驗箱提供的工程資源開發例程可以用于師生項目開發，降低開發難度和時間成本。相對傳統的實驗箱，使用更加靈活，用途更廣，性價比更高。

軟硬件參數

硬件框圖

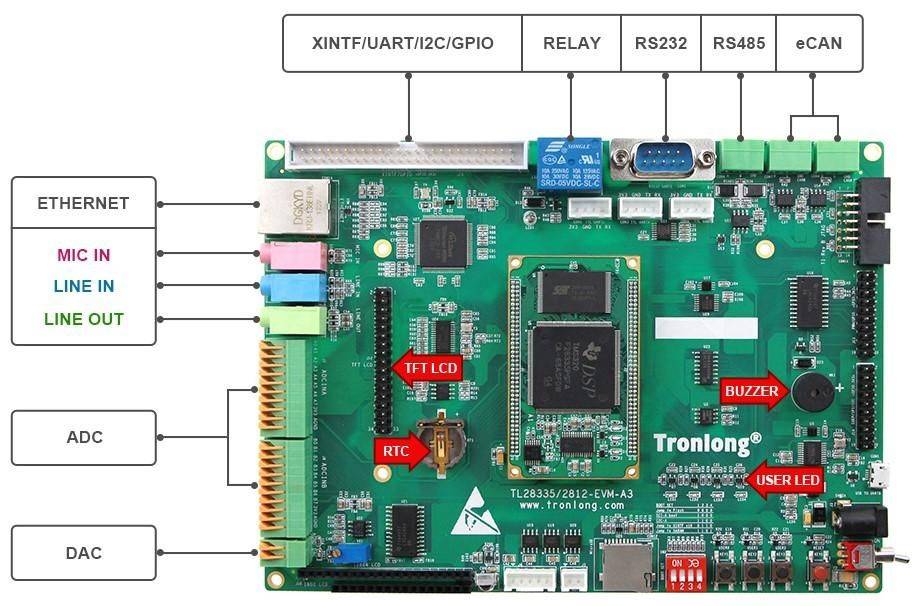

實驗主板硬件資源圖解1

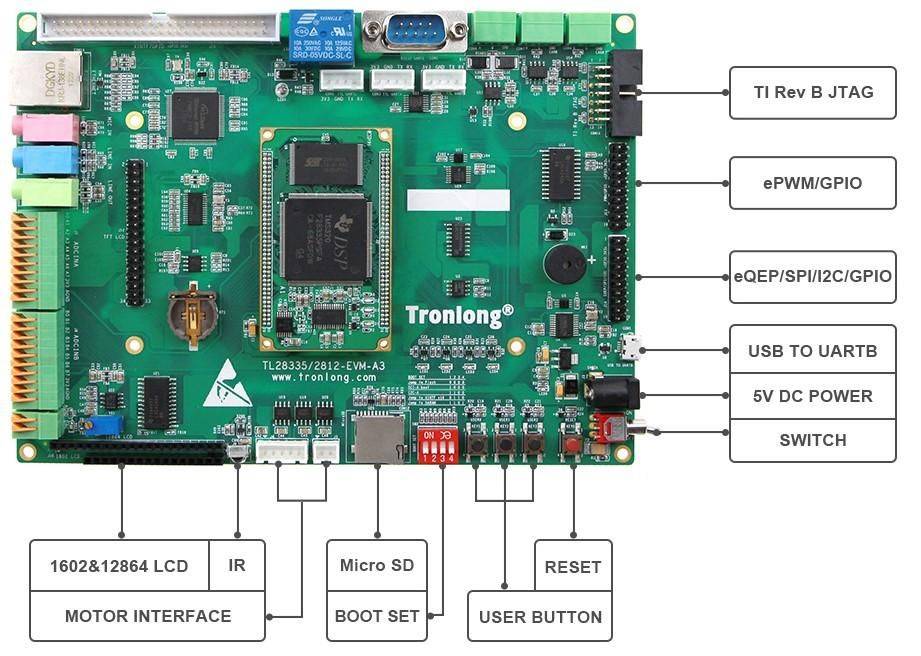

實驗主板硬件資源圖解2

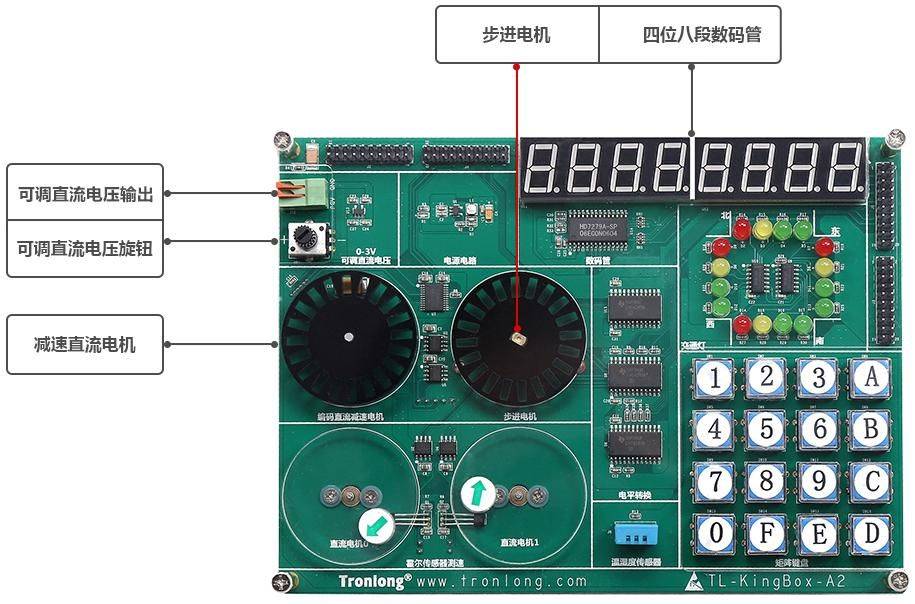

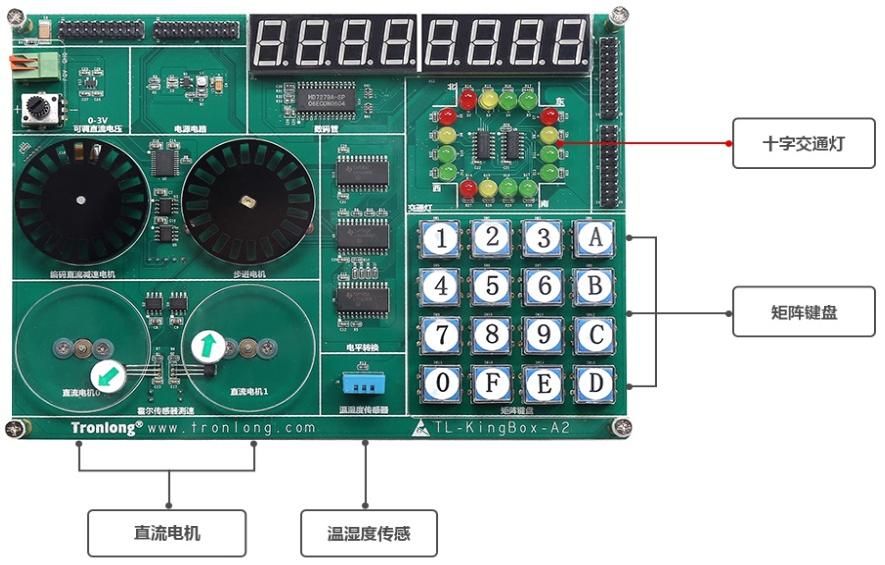

實驗拓展板硬件資源圖解1

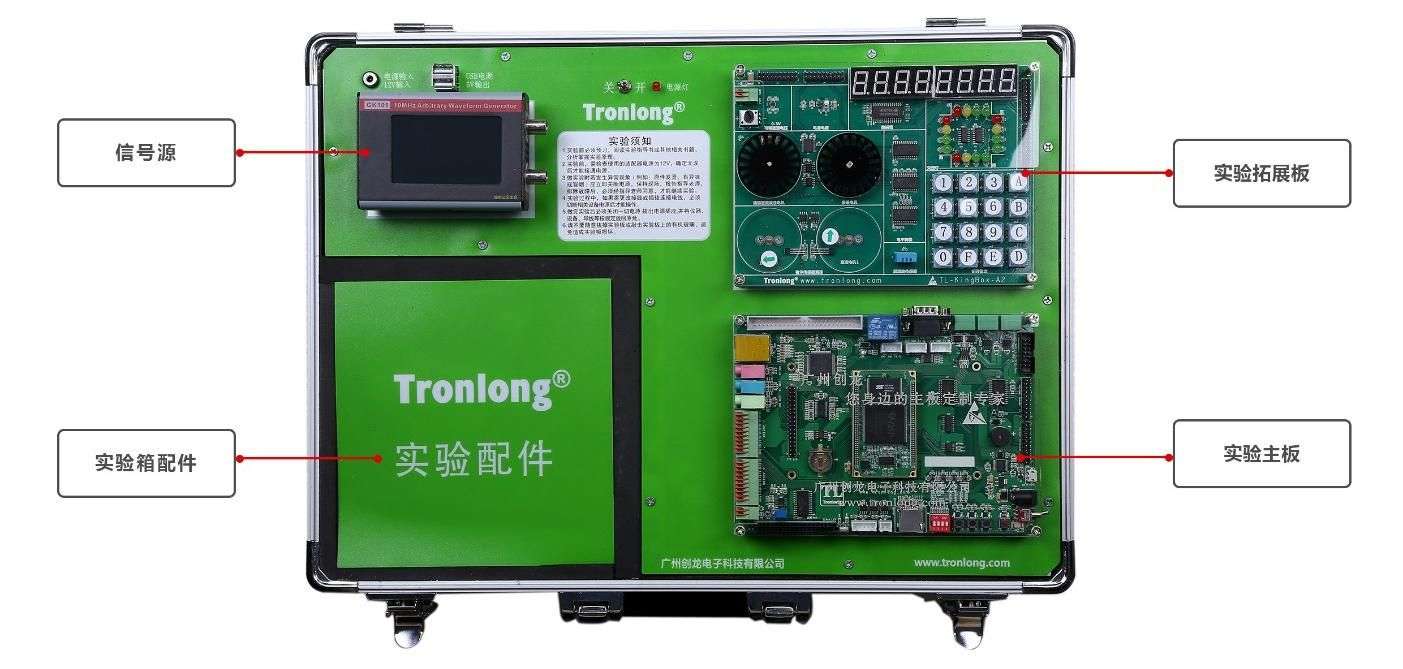

TL28335-TEB實驗箱結構圖

硬件參數

- 實驗主板硬件參數 -

CPU	TI TMS320F28335浮點DSP，主頻150MHz
ROM	片內256Kx16bit，外擴512Kx16bit NOR FLASH
RAM	片內34Kx16bit，外擴256Kx16bit SRAM
EEPROM	2Kbit，AT24C02C
B2B Connector	2x 80pin排針，共160pin，間距1.27mm
LED	2x電源LED（底板1個，核心板1個）
LED	6x用戶LED（底板4個，核心板2個）
KEY	3x用戶可編程按鈕，1x系統復位按鈕
JTAG	Debug，14pin TI Rev B JTAG座，間距2.54mm
eCAN	2x eCAN，3pin接線端子，間距3.81mm
DAC	外擴單通道10bit DAC，1.21MHz更新速率，量程范圍0-5V，2pin接線端子，間距2.54mm
ADC	片上2個8通道 12bit ADC，共16通道，量程范圍0-3V，10pin接線端子，間距2.54mm
IRM	1x HX1838
BOOT SET	1x 4bit啟動開關
UART	1x UARTA，燒寫串口，提供4針TTL電平測試端口
	1x UARTB，USB轉串口，提供4針TTL電平測試端口
	1x UARTC，RS232，DB9接口，提供4針TTL電平測試端口
	1x RS485，3pin接線端子，間距3.81mm，與UARTC接口復用
SD	1x MicroSD卡座
BUZZER	1x無源蜂鳴器
RELAY	1x 5V繼電器
MOTOR INTERFACE	1x五線四相步進電機的5pin接線端子，間距2.54mm
MOTOR INTERFACE	1x 5V直流電機的2pin接線端子，間距2.54mm
AUDIO	1x LINE IN，3.5mm音頻座
	1x LINE OUT，3.5mm音頻座
	1x MIC IN，3.5mm音頻座
RTC	1x RTC，CR1220紐扣電池座
Ethernet	1x 10M/100M以太網，RJ45連接器
IO	ePWM、GPIO等信號，2x10pin排針，間距2.54mm
	eQEP、SPI、I2C、GPIO等信號，2x10pin排針，間距2.54mm
	XINTF、UART、I2C、GPIO等信號，2.54mm，2x25pin簡易牛角座
LCD	1x 1602液晶屏接口，16pin排母，間距2.54mm
	1x 12864液晶屏接口，20pin排母，間距2.54mm
	1x 4.3寸TFT觸摸屏接口，2x17pin排針，間距2.54mm
POWER	1x 5V 2A直流輸入，DC-005電源接口

- 實驗拓展板硬件參數 -

KEY	1x 4*4矩陣按鍵
TRAFFIC LIGHT	1x十字交通燈
NIXIE TUBE	1x四位八段數碼管
MOTOR	1x五線四相步進電機
	2x直流電機，帶霍爾傳感器測速功能
	1x減速直流電機，帶正交編碼器輸出測速功能
SENSOR	1x溫濕度傳感器
POWER OUTPUT	1x 0~3V可調直流電壓輸出

- 仿真器參數 -

型號	XDS100V2
調試功能	連接/斷開，讀/寫內存，讀取寄存器，加載程序，運行、停止步驟，支持?jǐn)帱c(diǎn)調試，實時模式
JTAG復位	支持
ETB(Embedded Trace Buffer)	支持
目標電纜斷開檢測	支持
目標芯片掉電檢測	支持
USB 2.0高速（480Mbit/s）	支持
20pin/14pin JTAG接口	支持
1.8V與3.3V IO	支持
支持版本	CCS4、CCS5、CCS6或更高版本，不支持CCS3.3及更低版本

- 信號源參數 -

屏幕分辨率	240*400
操控方式	可觸摸彩色液晶屏
波形特性	標準波形	正弦波，方波，三角波，升鋸齒，降鋸齒，SINC，噪聲，升指數，降指數，正全波，負全波，正半波，負半波，高斯函數，直流
	采樣率	80MS/s
	垂直分辨率	14bit
	任意波點數	2~32K
	內置存儲	128M
頻率特性	輸出范圍	正弦波為1mHz~10MHz，方波為1mHz~10MHz，其他為1mHz~1MHz
	分辨率	1mHz
	精度	50ppm
電壓特性	輸出范圍	10mVpp~10Vpp
	分辨率	12bit
	準確度	設定值8%
	偏置范圍
	幅度平坦度	優于0.3dB
方波特性	方波占空比	1mHz~1MHz為0.1%~99.9%；1MHz~10MHz為固定50%
	上升/下降沿	<20ns
	過沖	<5%
其他特性	輸出阻抗	50歐姆
	斜波對稱度	0.1%~99.9%
	同步信號	4.8V~5.2V，TTL電平
	電源需求	直流4.75V~5.25V，<400mA
	顯示特性	3寸
	尺寸	116mm76mm26mm（長寬高）
	重量	180g

軟件參數

DSP端軟件支持	裸機
CCS版本號	CCS5.5

開發資料

創龍?zhí)峁┝舜罅康拈_發資料，創造了TMS320F28335平臺開發的新局面，已成為TMS320F28335開發者的重要合作企業。

教學資源

提供完整的實驗代碼，以及適合教學的《教學實驗指導手冊》。

目錄詳見附錄A，教學實驗主要包括：

· DSP實驗環境搭建與CCS開發基礎

· DSP基礎外設實驗

· 語音類實驗

· DSP算法實驗

· 圖像類實驗

工程資源

提供核心板和底板原理圖、可編輯底板PCB和芯片Datasheet，縮短硬件設計周期；

提供系統源碼，以及豐富的Demo程序；

提供完整的平臺開發包、入門教程，節省軟件整理時間，上手容易。

工程開發例程詳見附錄B，開發例程主要包括：

· 基于DSP端的裸機開發例程

電氣特性

核心板工作環境

環境參數	最小值	典型值	最大值
工業級溫度	-40℃	/	85℃
工作電壓	/	5V	/

實驗主板功耗測試

類別	典型值電壓	典型值電流	典型值功耗
核心板	4.97V	261mA	1.29W
實驗主板	5.06V	560mA	2.82W

備注：功耗測試基于廣州創龍TL28335-EVM開發板進行。

實驗箱機械尺寸

名稱	長	寬	高
實驗箱箱體	480MM	350MM	175MM
實驗主板	185MM	135MM	/
實驗拓展板	185MM	135MM	/

實驗箱套件清單

名稱	數量
TL28335-TEB實驗主板	1塊
TL28335-TEB實驗拓展板	1塊
信號源	1個
TL-XDS100V2仿真器	1個
12V 2A電源適配器	1個
實驗箱資料光盤	2套
1602 液晶屏	1個
12864液晶屏	1個
RS232交叉串口母母線	1條
USB轉RS232串口線	1條
Micro USB線	1條
網線	1根
紅外遙控器	1個
音頻線	1根
RS485轉串口模塊	1個
usb轉uart串口隔離模塊	1個
耳機	1個
杜邦線	若干
導線	若干
SD卡	1個
讀卡器	1個

附錄A 教學實驗

DSP實驗環境搭建與CCS開發基礎	安裝CCS與串口調試工具
	CCS開發入門
	基于CCS仿真調試、程序加載與燒寫
	CCS工程新建、編譯和導入
	編寫基于C語言的DSP程序
DSP基礎外設實驗	LED燈控制及寄存器配置實驗
	按鍵與4x4鍵盤輸入控制實驗（按鍵中斷輸入）
	LCD觸摸屏觸控與顯示實驗
	液晶LCD12864測試實驗
	液晶LCD1602測試
	RS485測試實驗
	紅外遙控測試
	ECAN內部回環與數據通信測試實驗
	DMA在RAM內外搬移數據實驗
	EPWM測試實驗
	單精度浮點運算實驗
	UART串口收發實驗
	高精度脈沖寬度調制器PWM輸出測試實驗
	定時器/計數器控制實驗
	模數轉換（A/D）測試實驗
	數模轉換（D/A）測試實驗
	直流電機控制實驗
	步進電機控制實驗
	網絡通訊實驗
	PID閉環控制電機實驗
語音類實驗	音頻采集與播放測試實驗
語音類實驗	G711A音頻編解碼實驗
DSP算法實驗	有限沖激響應濾波器（FIR）算法
	無限沖激響應濾波器（IIR）算法
	快速傅立葉變換（FFT）算法
圖像類實驗	灰度圖像直方圖
	直方圖均衡化
	圖像反色
	邊緣檢測

附錄B 開發例程

- 裸機開發例程 -

例程	功能
ADC_DMA	DMA方式存取ADC轉換結果
ADC_SEQ_OVD_TEST	ADC序列覆蓋模式采樣
ADC_SOC	PWM1周期觸發AD轉換
ADC_SQE_MODE	ADC順序采樣測試
AUDIO_LINE_IN	音頻Line In測試
AUDIO_LINE_OUT	音頻Line Out測試
AUDIO_MIC_IN	音頻Mic In測試
BUZZER	蜂鳴器測試
CPU_TIMER	定時器演示
DAC	DAC電壓輸出測試
DC_MOT	直流電機測試
DMA_RAM_TO_RAM	DMA在RAM內搬移數據
DMA_XINTF_TO_RAM	DMA在內外部RAM搬移數據
ECAN_A_TO_B	ECANA與ECANB間的數據通信測試
ECAN_BACK_TO_BACK	ECAN內部回環測試
ECAP_CAPTURE_PWM	ECAP配置為PWM輸出
ECAP_EPWM	ECAP捕捉EPWM
ECAP_REMOTE	紅外遙控測試
EEPROM	EEPROM存儲器測試
EPWM_DEADBAND	EPWM死區演示
EPWM_DMA	EPWM觸發DMA傳輸
EPWM_TIMER_INTERRUPTS	EPWM定時器中斷
EPWM_TRIP_ZONE	EPWM故障區演示
EPWM_UP_AQ	EPWM向上計數
EPWM_UPDOWM_AQ	EPWM向上向下計數
EQEP_FREQCAL	增強型正交編碼脈沖單元測量EPWM頻率
EQEP_POS_SPEED	增強型正交編碼脈沖單元測量EPWM頻率
EXT_INT	外部中斷
FPU_HARDWARE	單精度浮點運算硬件實現
FPU_SOFTWARE	單精度浮點運算軟件實現
HRPWM	高分辨率PWM
HRPWM_SFO	高分辨率pwm用SFO實現周期計數遞增
HRPWM_SFO_V5	高分辨率PWM占空比調節
HRPWM_SLIDER	高分辨率PWM滾動條調整MEP
KEY_LED	按鍵中斷LED測試
LCD_TFT	4.3寸TFT屏測試
LCD1602	液晶LCD1602測試
LCD12864	液晶LCD12864測試
LED	LED流水燈測試
NOR_FLASH	NOR FLASH存儲器測試
RELAY	繼電器測試
RTC	RTC實時時鐘測試
SCIA	串口A測試（TTL電平）
SCIB	串口B測試
SCIC_RS485	串口C（RS485）測試
SRAM	SRAM存儲器測試
SD_FAT32	MicroSD卡測試
STEP_MOT	步進電機測試
TOUCH	4.3寸TFT屏觸摸測試
DC_DEAR_MOT	減速直流電機測試
DHT11	溫濕度傳感器測試
MATRIX_KEY	4*4矩陣鍵盤測試
NIXIE_TUBE	數碼管測試
TRAFFIC_LIGHT	交通燈測試
