DSP C6000嵌入式開發板：TL6748-EasyEVM
產品系列：C6000
匹配課程：《DSP技術與應用》
處理器架構：DSP
開發板簡介
典型應用領域
軟硬件參數
開發資料
電氣特性
產品機械尺寸
產品訂購型號
開發板套件清單
技術支持
增值服務
開發板簡介
TL6748-EasyEVM是一款基于TI TMS320C6748定點/浮點DSP C674x處理器設計的開發板，由核心板和底板組成；
核心板經過專業的PCB Layout和高低溫測試驗證，穩定可靠，可滿足各種工業應用環境；
開發板接口資源豐富，引出uPP、SATA、USB、SPI、I2C、UART等接口，方便用戶快速進行產品方案評估與技術預研。

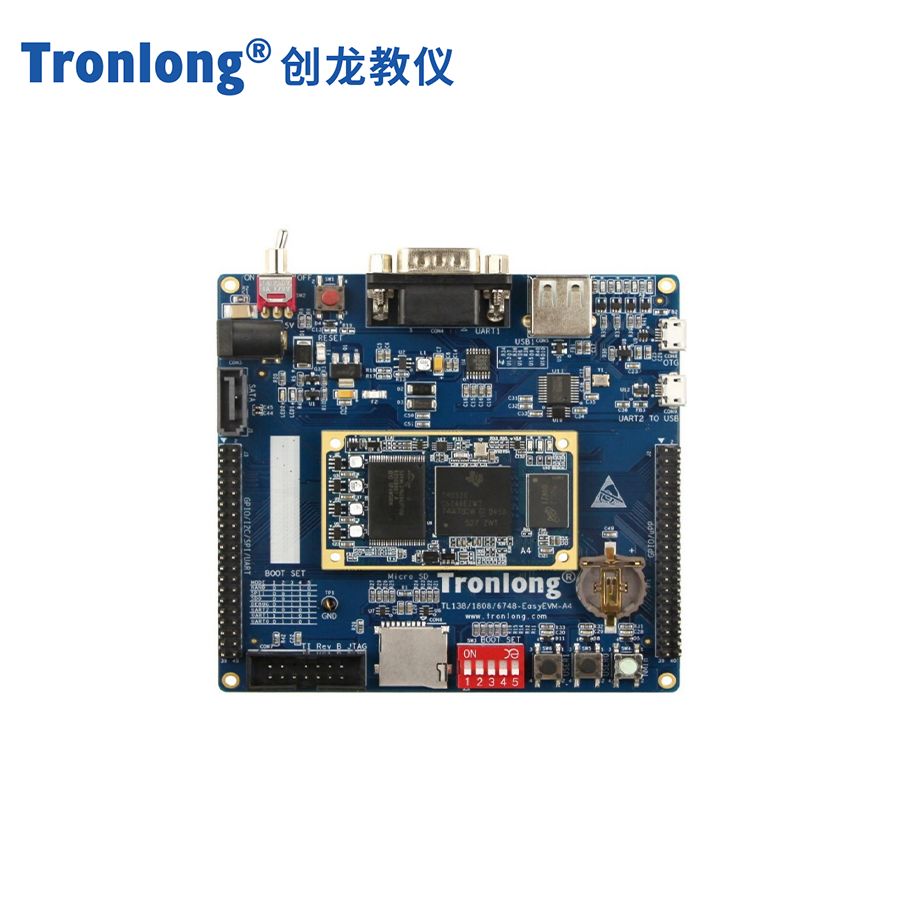

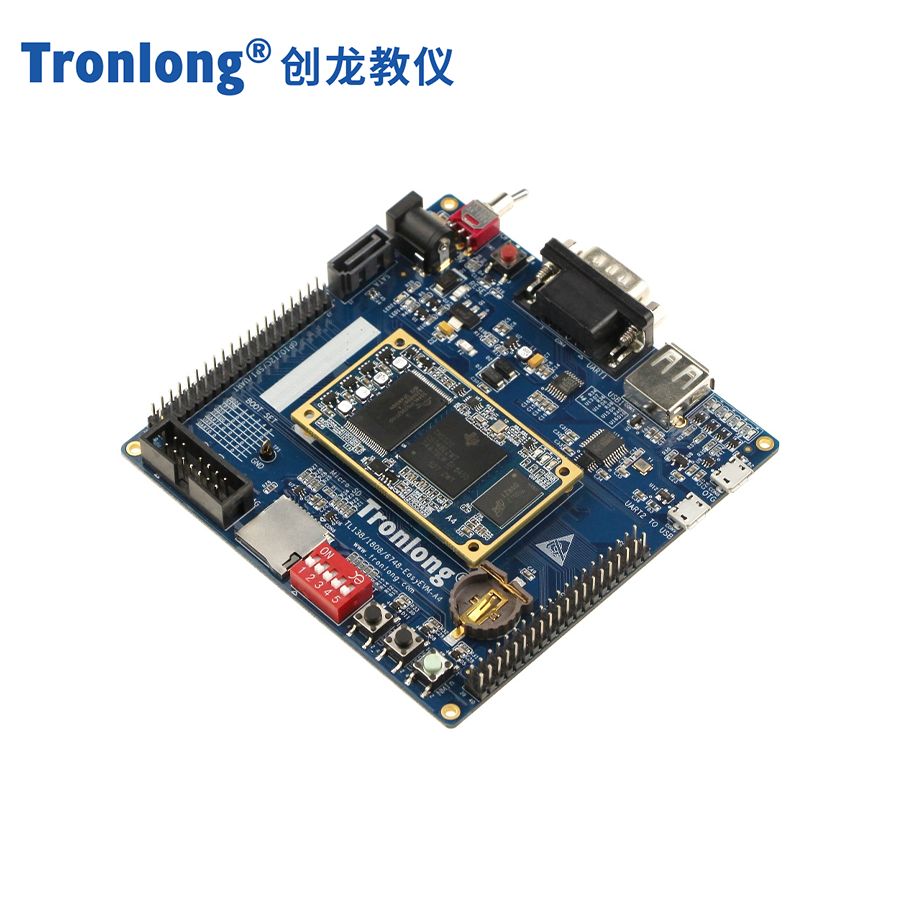

TL6748-EasyEVM開發板正面圖

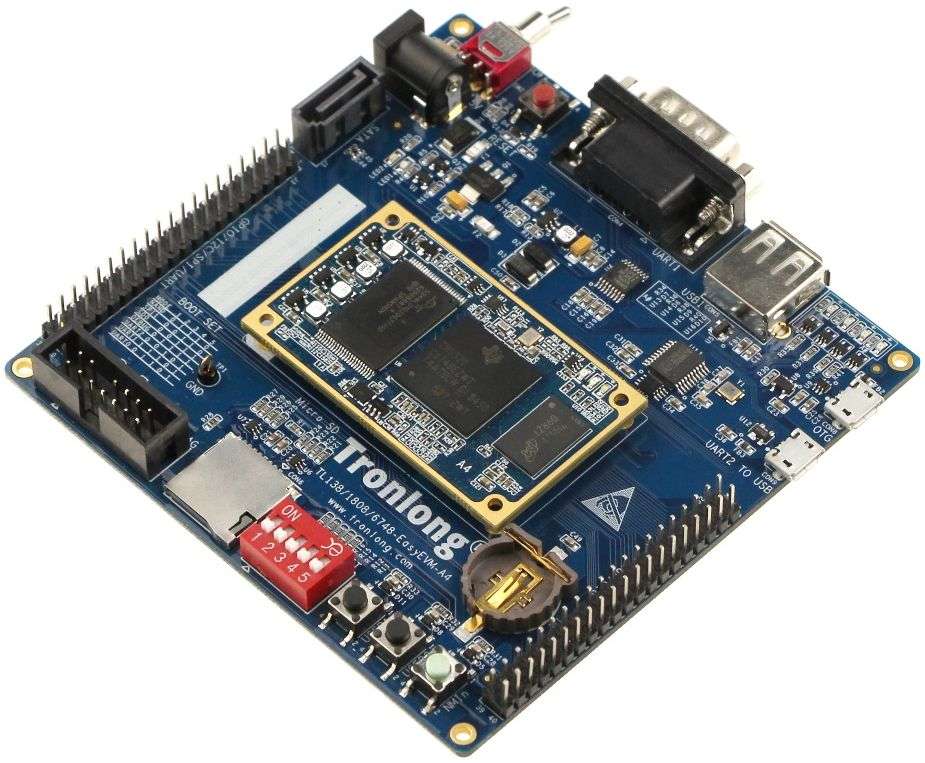

TL6748-EasyEVM開發板斜視圖

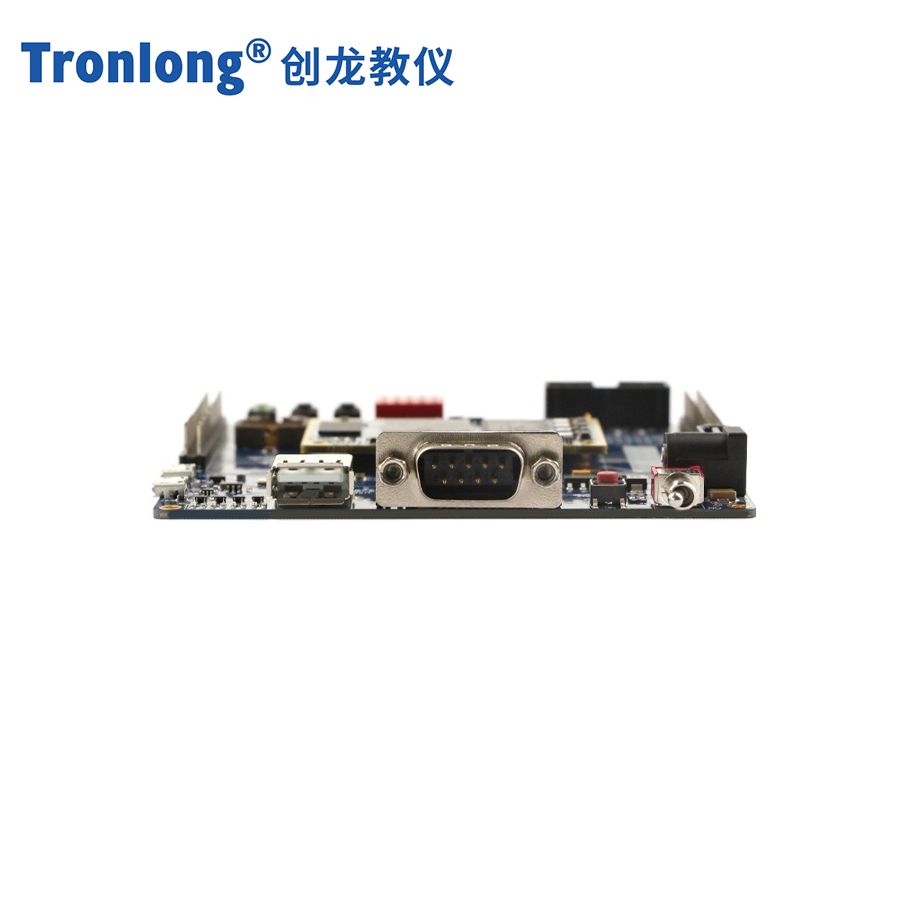

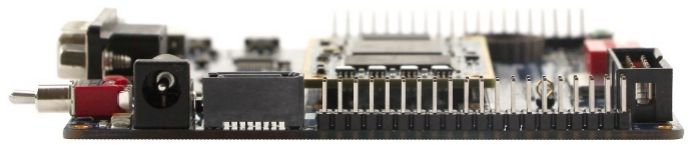

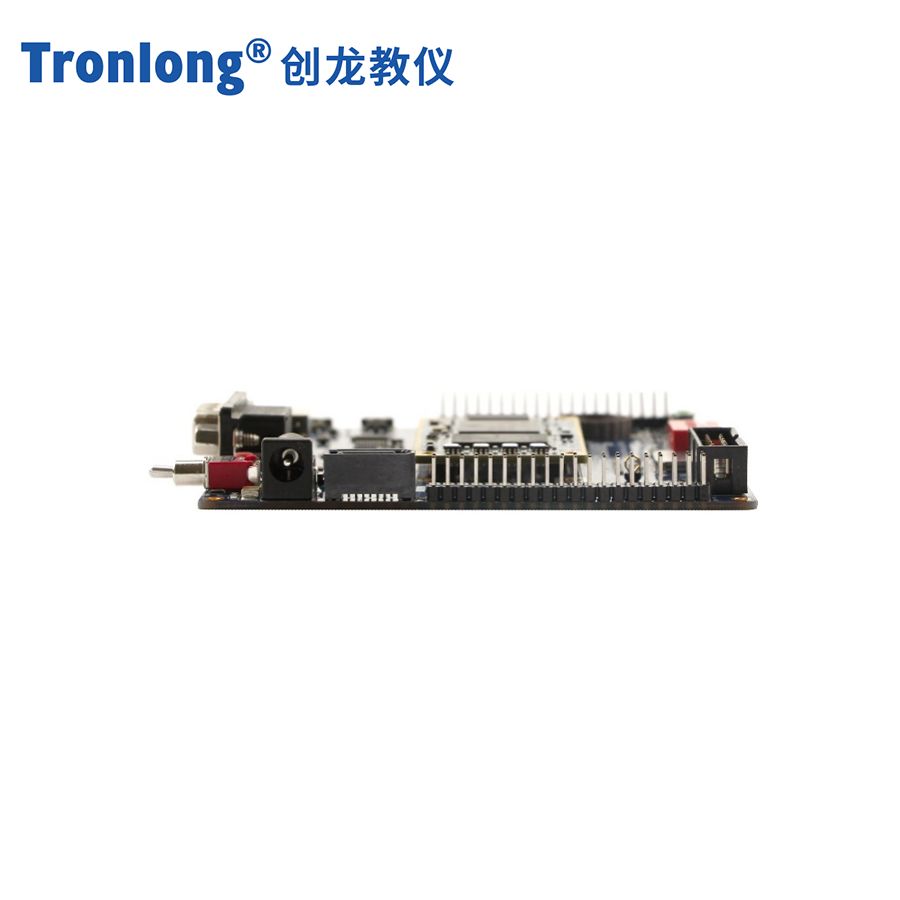

TL6748-EasyEVM開發板側視圖1

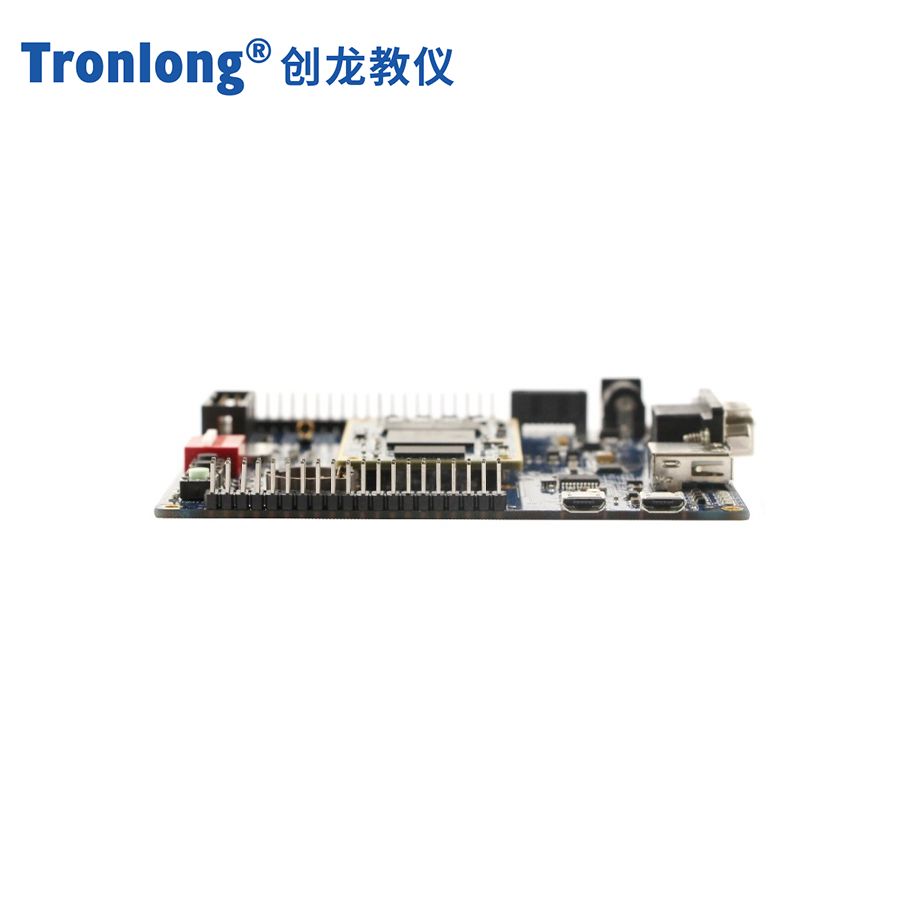

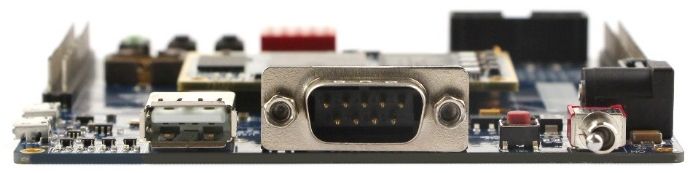

TL6748-EasyEVM開發板側視圖2

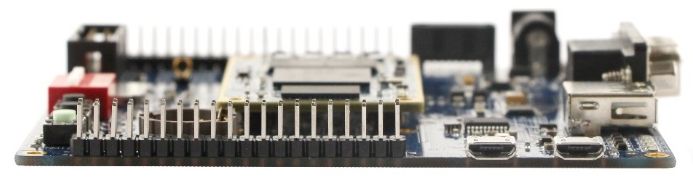

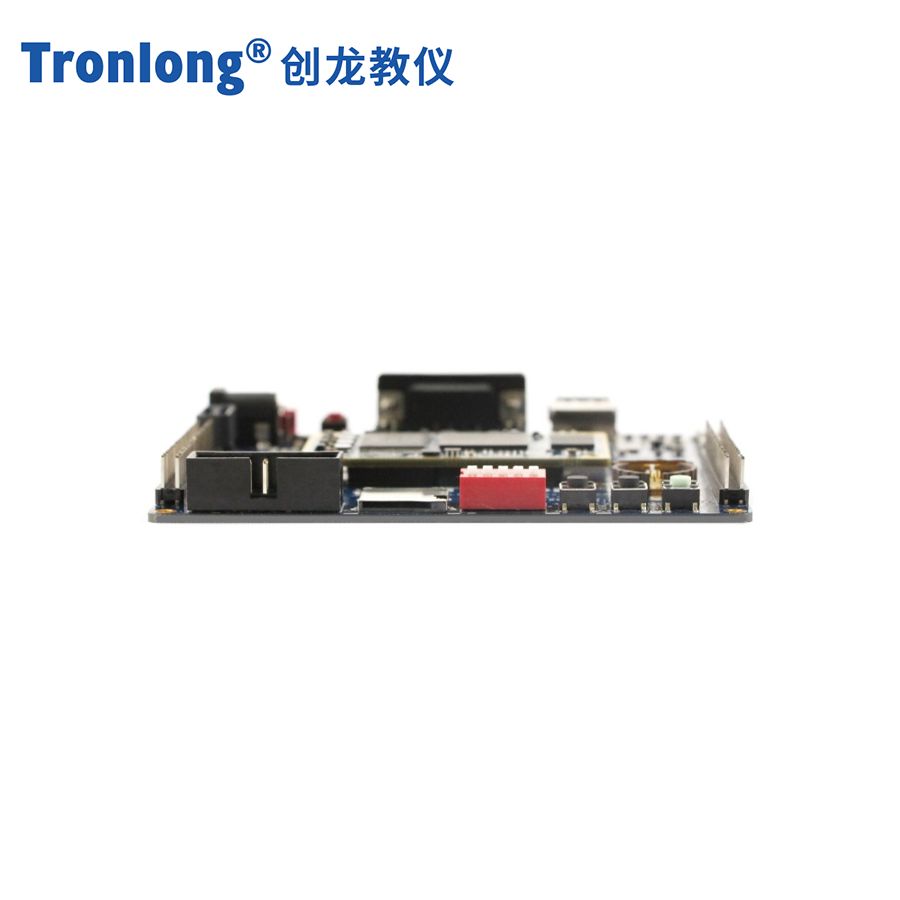

TL6748-EasyEVM開發板側視圖3

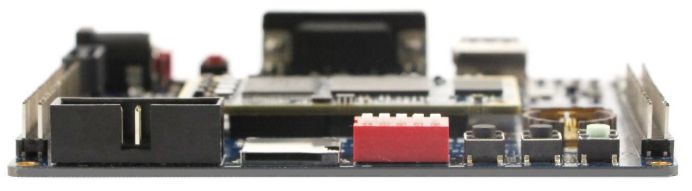

TL6748-EasyEVM開發板側視圖4
典型應用領域
· 運動控制
· 電力設備
· 儀器儀表
· 醫療設備
· 通信探測
· 慣性導航
軟硬件參數
硬件框圖

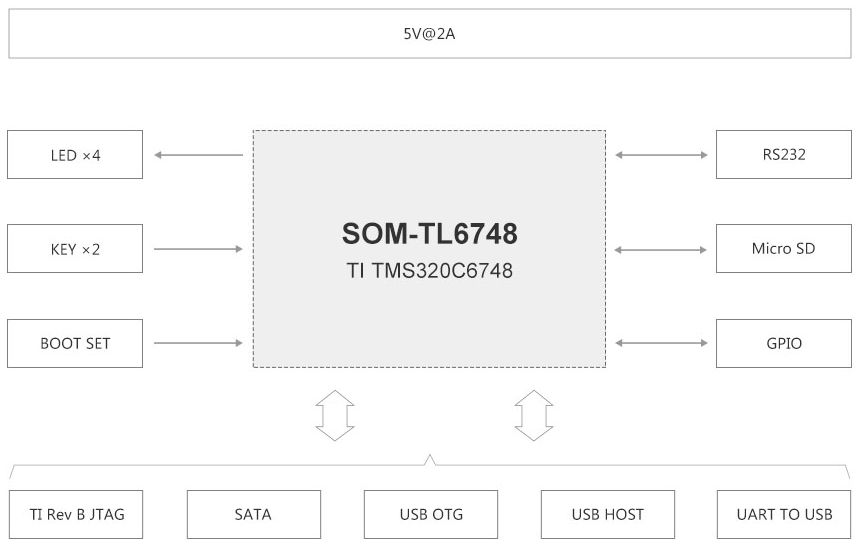

TL6748-EasyEVM開發板硬件框圖

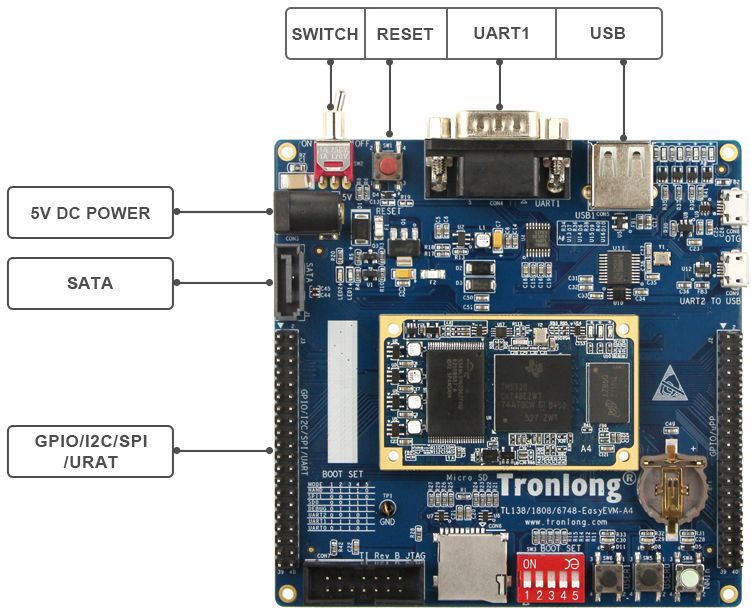

TL6748-EasyEVM開發板硬件資源圖解1

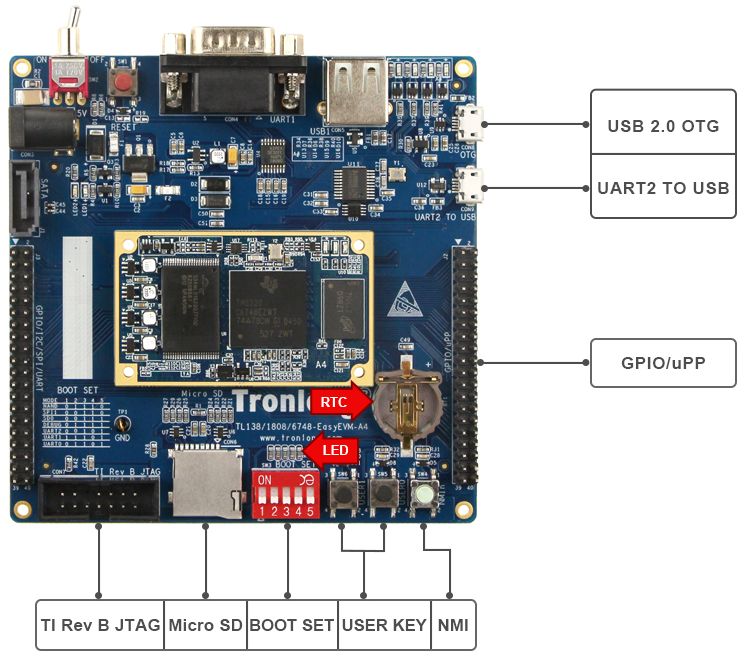

TL6748-EasyEVM開發板硬件資源圖解2
硬件參數
| CPU | CPU型號：TI C6000 DSP TMS320C6748 |
| 1x DSP C674x，主頻456MHz，支持浮點運算 | |
| 1x PRU-ICSS，含2個PRU(Programmable Real-time Unit)核心 | |
| ROM | 128/512MByte NAND FLASH |
| RAM | 128/256MByte DDR2 |
| B2B Connector | 2x 50pin公座B2B連接器，2x 50pin母座B2B連接器，間距0.5mm，共200pin |
| LED | 2x電源指示燈（核心板1個，底板1個） |
| 6x用戶可編程指示燈（核心板2個，底板4個） | |
| KEY | 1x系統復位按鍵 |
| 1x非屏蔽中斷按鍵 | |
| 2x用戶輸入按鍵 | |
| SD | 1x Micro SD卡接口 |
| RTC | 1x RTC座，適配紐扣電池CR1220（3V不可充） |
| SATA | 1x 7pin SATA硬盤接口 |
| USB | 1x USB 2.0 OTG接口 |
| 1x USB 1.1 HOST接口 | |
| UART | 1x Debug UART，UART2，Micro USB接口 |
| 1x RS232 UART，UART1，DB9接口 | |
| IO | 1x排針拓展接口，2x 20pin規格，間距2.54mm，包含GPIO、SPI、I2C、UART等拓展信號 |
| 1x排針拓展接口，2x 20pin規格，間距2.54mm，包含GPIO、uPP、VPIF等拓展信號 | |
| JTAG | 1x 14pin TI Rev B JTAG接口，間距2.54mm |
| BOOT SET | 1x 5bit啟動方式選擇撥碼開關 |
| SWITCH | 1x電源擺動開關 |
| POWER | 1x 5V2A直流輸入DC-005電源接口，可適配外徑5.5mm、內徑2.1mm電源插頭 |
軟件參數
| DSP端軟件支持 | 裸機，SYS/BIOS |
| CCS版本號 | CCS5.5 |
開發資料
提供核心板引腳定義、可編輯底板原理圖、可編輯底板PCB、芯片Datasheet，縮短硬件設計周期；
提供豐富的Demo程序；
提供完整的平臺開發包、入門教程，節省軟件整理時間，上手容易； 開發案例主要包括：
· SYS/BIOS開發案例
· StarterWare裸機開發案例
· PRU開發案例
· DSP算法開發案例
電氣特性
工作環境
| 環境參數 | 最小值 | 典型值 | 最大值 |
| 核心板工作溫度 | -40°C | / | 85°C |
| 核心板工作電壓 | / | 5.0V | / |
| 開發板工作電壓 | / | 5.0V | / |
功耗測試
| 類別 | 工作狀態 | 電壓典型值 | 電流典型值 | 功耗典型值 |
| 開發板 | 狀態1 | 5.0V | 0.14A | 0.70W |
| 狀態2 | 5.0V | 0.17A | 0.85W |
備注：功耗測試數據與具體應用場景有關，測試數據僅供參考。
狀態1：開發板不接入外接模塊，系統啟動后運行LED測試程序。
狀態2：開發板不接入外接模塊，系統啟動后，運行FFT測試程序，C674x核心的資源使用率約為100%。
產品機械尺寸
| 核心板 | 開發板底板 | |
| PCB尺寸 | 33mm*55mm | 100mm*100mm |
| PCB層數 | 8層 | 2層 |
| PCB板厚 | 1.6mm | 1.6mm |
| 安裝孔數量 | 4個 | 4個 |

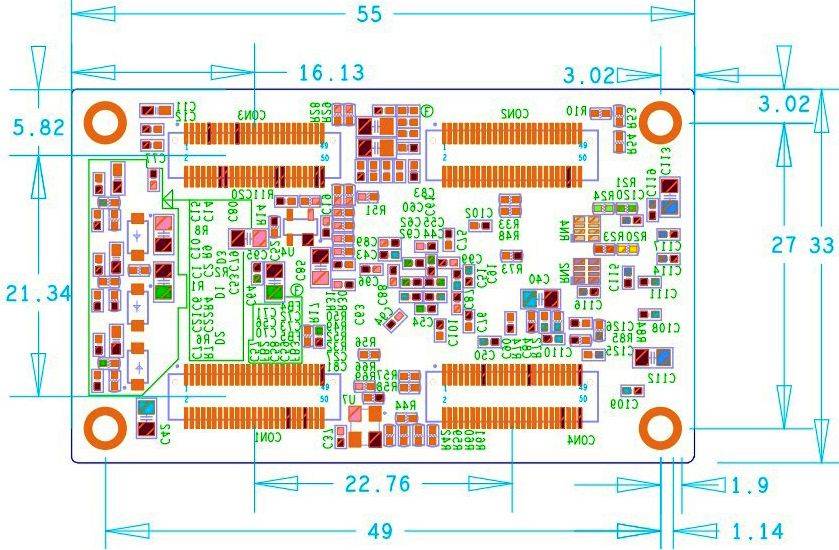

TL6748-EasyEVM核心板機械尺寸圖

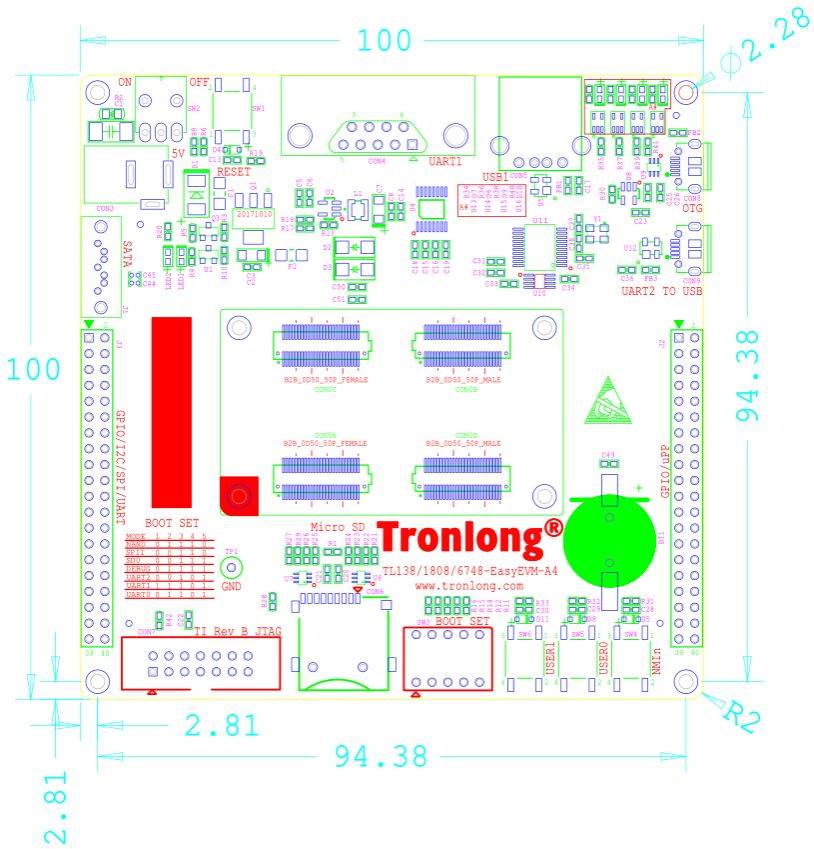

TL6748-EasyEVM開發板底板機械尺寸圖
產品訂購型號
| 型號 | DSP | DSP主頻 | NAND FLASH | DDR2 | 加密版 |
| TL6748-EasyEVM-A4-4-1GN1GD-I-A4 | TMS320C6748 | 456MHz | 128MByte | 128MByte | 否 |
| TL6748-EasyEVM-A4-4-4GN2GD-I-A4 | TMS320C6748 | 456MHz | 512MByte | 256MByte | 否 |
| TL6748-EasyEVM-A4-4-1GN1GD-E-I-A4 | TMS320C6748 | 456MHz | 128MByte | 128MByte | 是 |
備注：標配為TL6748-EasyEVM-A4-4-1GN1GD-I-A4，其他型號請與相關銷售人員聯系。

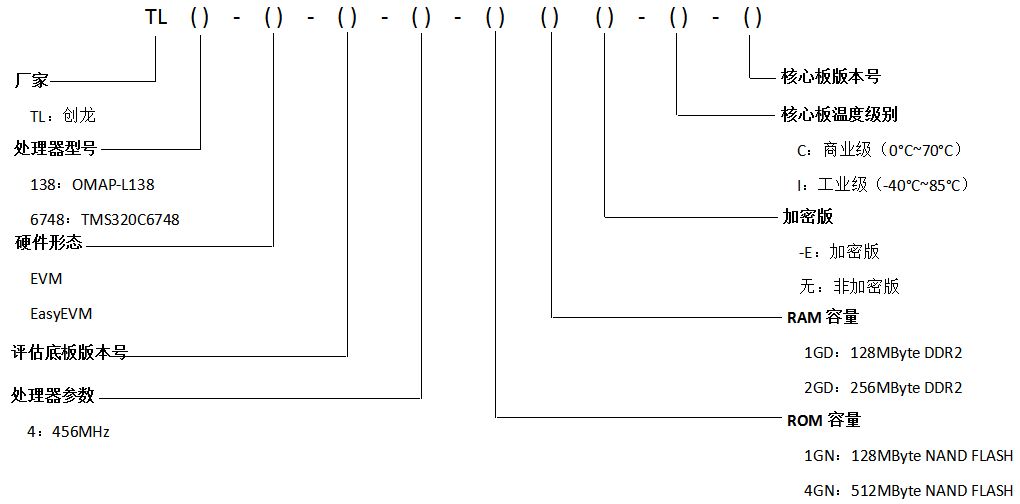

TL6748-EasyEVM開發板型號參數解釋
開發板套件清單
| 名稱 | 數量 | 備注 |
| TL6748-EasyEVM開發板 | 1個 | / |
| 5V2A電源適配器 | 1個 | 贈品 |
| 資料光盤/U盤 | 1套 | 贈品 |
| Micro SD系統卡 | 1個 | 贈品 |
| 讀卡器 | 1個 | 贈品 |
| Micro USB線 | 1條 | 贈品 |
| Micro OTG轉接頭 | 1個 | 贈品 |
技術支持
01
協助底板設計和測試，減少硬件設計失誤；
02
協助解決按照用戶手冊操作出現的異常問題；
03
協助產品故障判定；
04
協助正確編譯與運行所提供的源代碼；
05
協助進行產品二次開發；
06
提供長期的售后服務。
增值服務
主板定制設計
核心板定制
嵌入式軟件開發
項目合作開發
技術培訓
| 資料名稱 | 更新時間 | 操作 |
|---|---|---|
| TL6748-EasyEVM開發板規格書.pdf | 2022-09-21 |
| 資料名稱 | 更新時間 | 操作 |
|---|---|---|
| TL6748-EasyEVM開發板產品資料 | 2022-09-14 |
