開發板簡介

基于TMS320F28335浮點MCU控制器；

TI主推高性能TMS320C28x系列MCU控制器，主頻高達150MHz；

具備I2C、SPI、eCAN、ePWM等總線接口，適用于各種控制類工業設備；

體積小、性能強、便攜性高，同時適用于多種手持設備；

符合高低溫、振動要求，滿足工業環境應用。

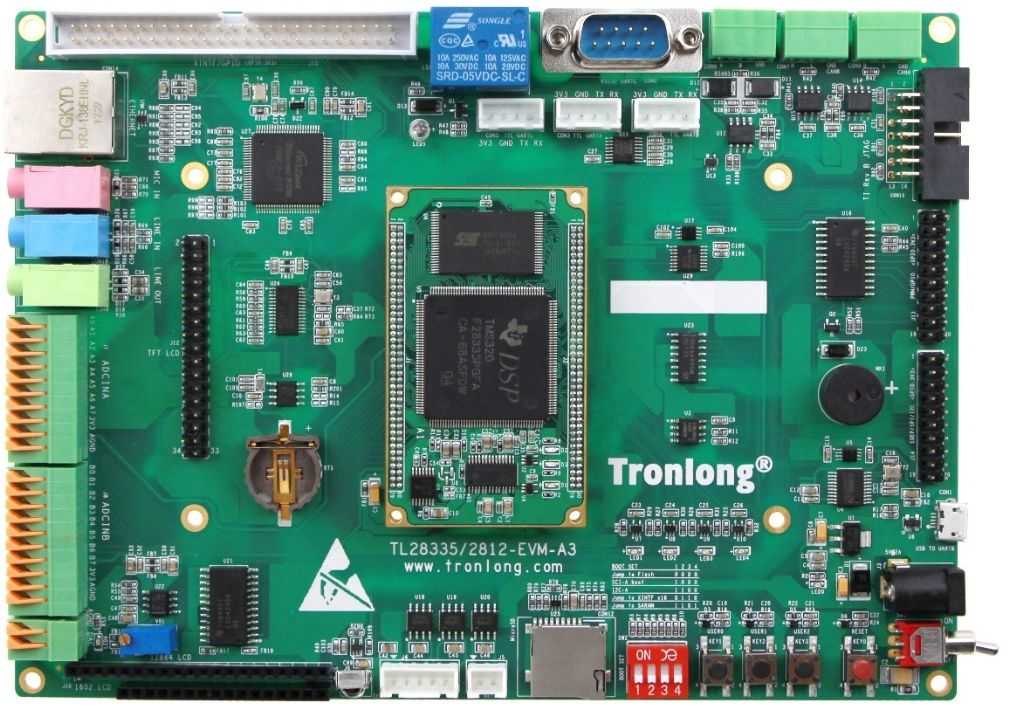

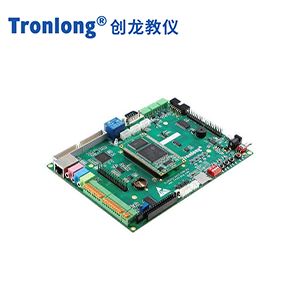

TL28335-EVM開發板正面圖

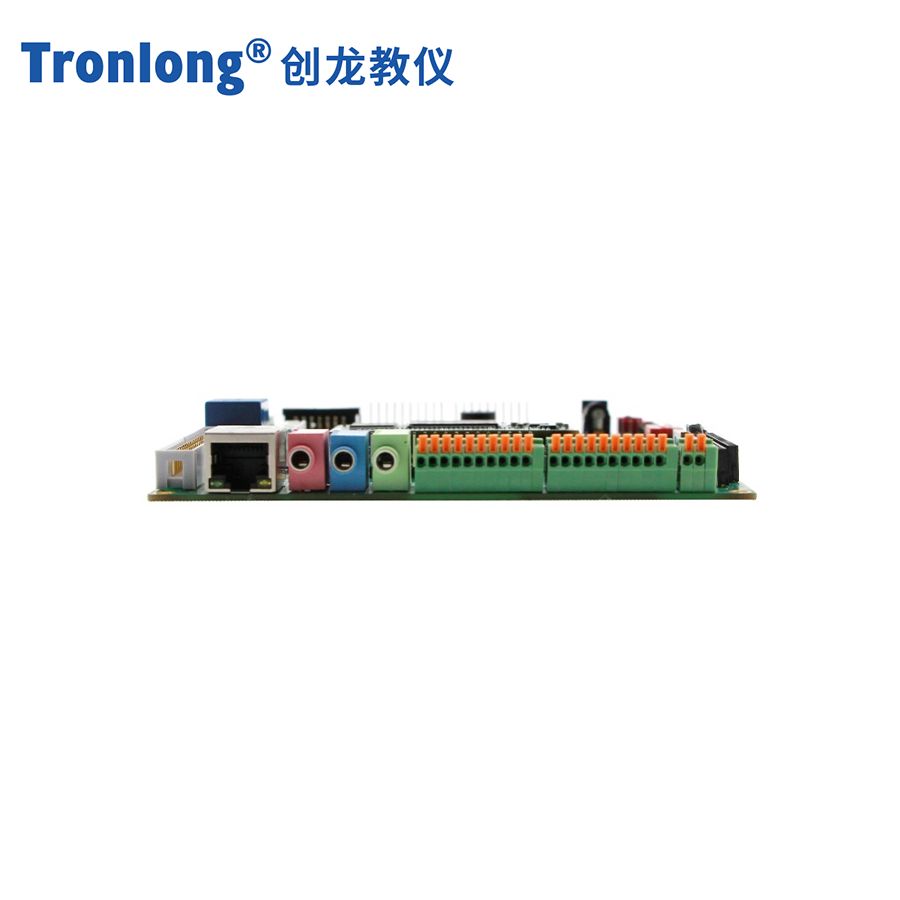

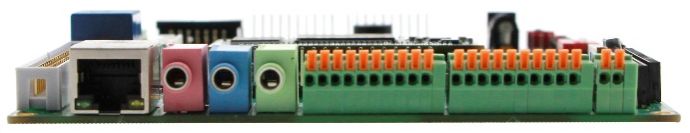

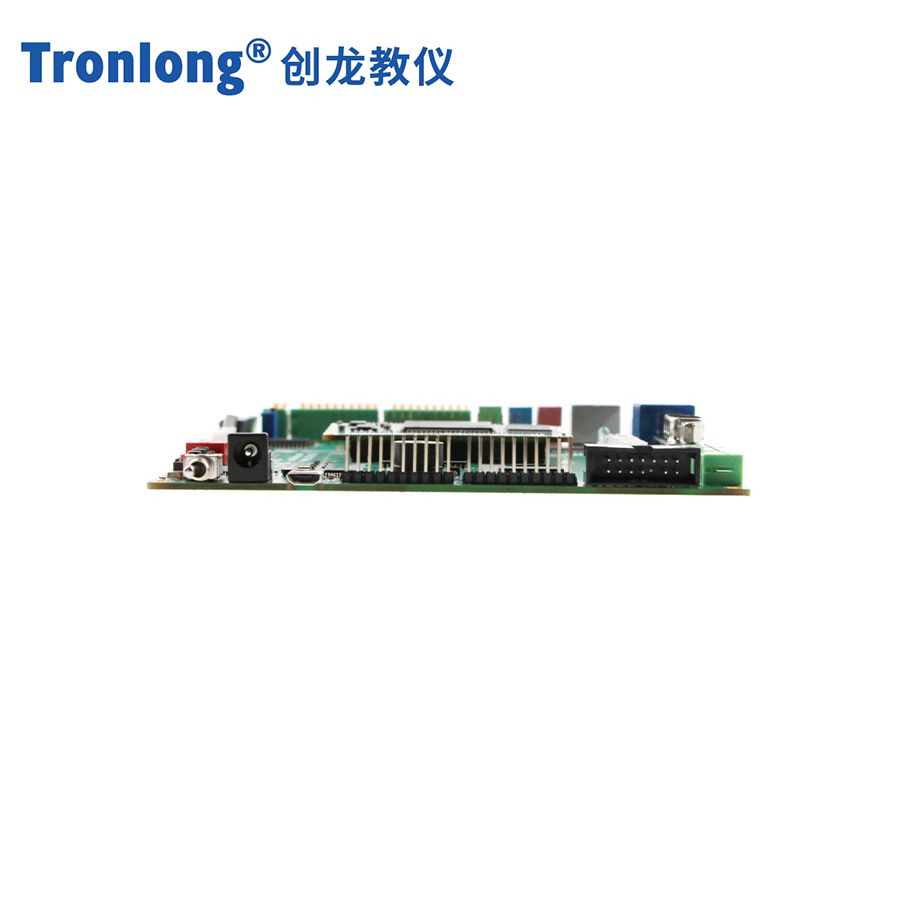

TL28335-EVM開發板側視圖1

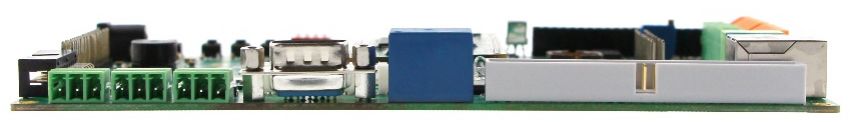

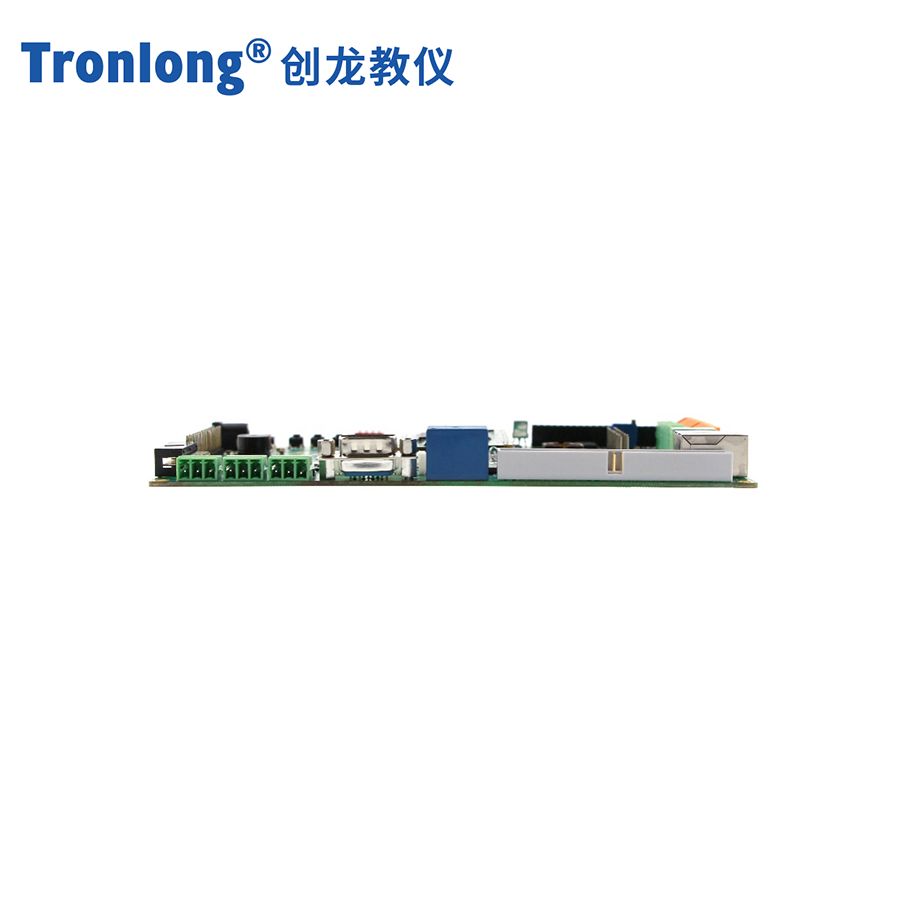

TL28335-EVM開發板側視圖2

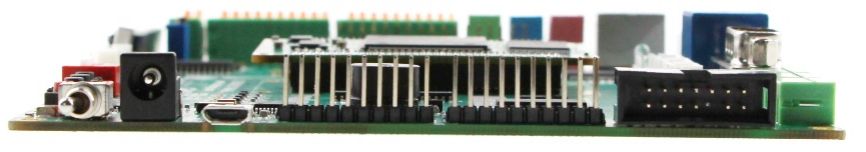

TL28335-EVM開發板側視圖3

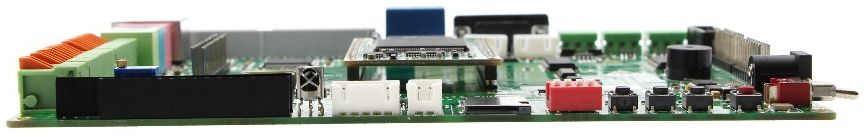

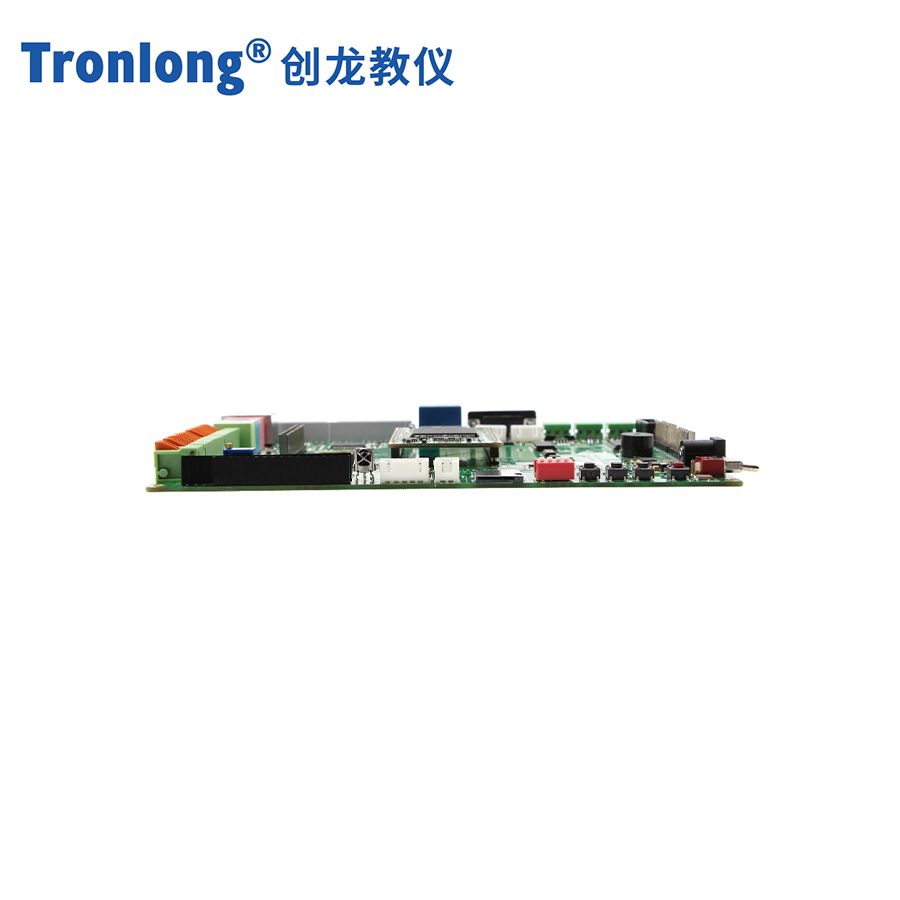

TL28335-EVM開發板側視圖4

TL28335-EVM是一款基于廣州創龍SOM-TL28335核心板所設計的高端C2000開發板，使用TMS320F28335浮點MCU處理器；

它為用戶提供了SOM-TL28335核心板的測試平臺，其底板采用沉金無鉛工藝的2層板設計，用于快速評估SOM-TL28335核心板的整體性能；

該開發板同時支持創龍TMS320F2812和TMS320F28335核心板，功能強大；

TL28335-EVM底板采用沉金無鉛工藝的2層板設計，不僅為客戶提供參考底板原理圖、系統驅動源碼、入門教程、豐富的Demo程序、完整的軟件開發包，以及詳細的TMS320C28x系統開發文檔；

還協助客戶進行底板的開發，提供長期、全面的技術支持，幫助客戶以最快的速度進行產品的二次開發，實現產品的快速上市。

典型運用領域

· 運動控制

· 電力設備

· 儀器儀表

· 醫療設備

· 通信探測

· 慣性導航

軟硬件參數

硬件框圖

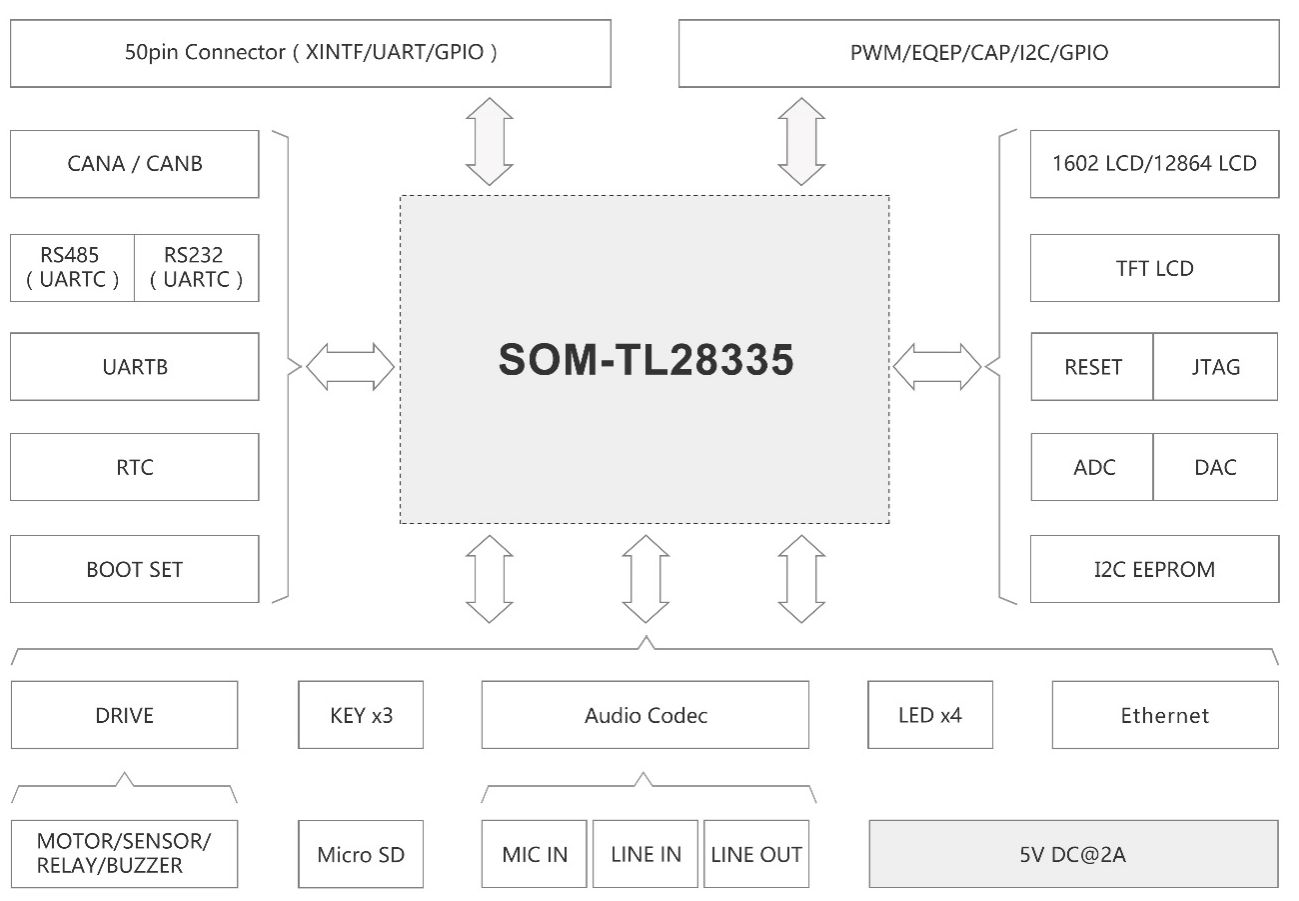

TL28335-EVM開發板硬件框圖

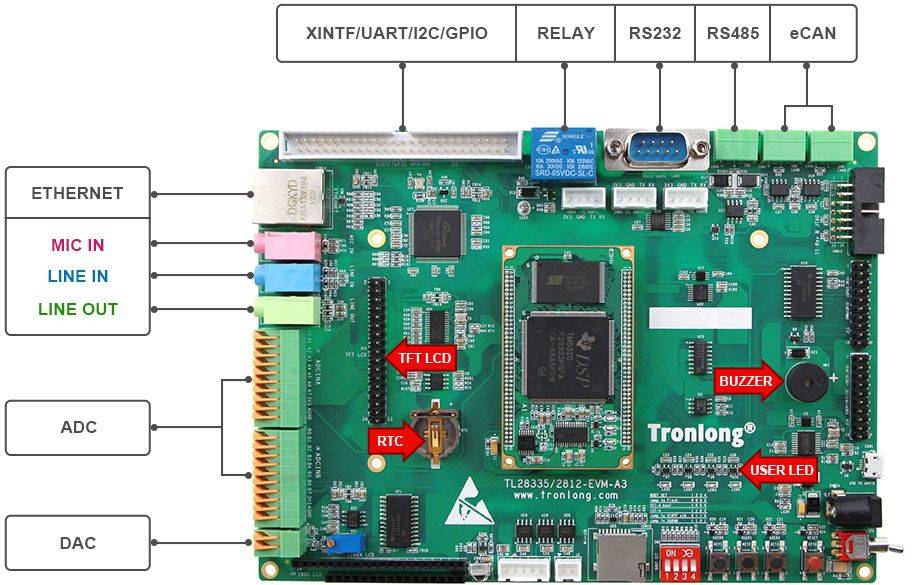

TL28335-EVM開發硬件資源圖解1

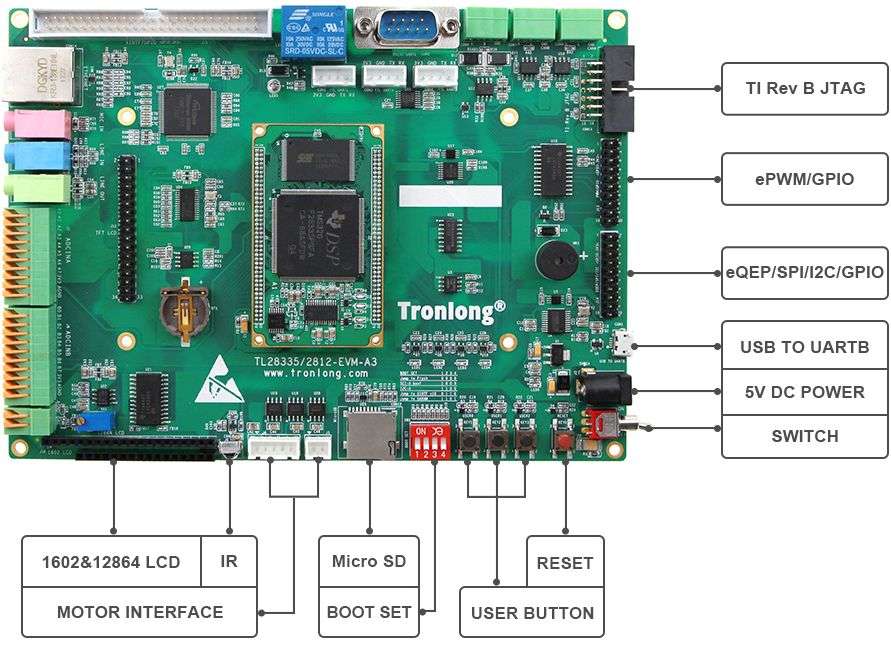

TL28335-EVM開發硬件資源圖解2

硬件參數

CPU	TI TMS320F28335浮點MCU，主頻150MHz
ROM	片內256Kx 16bit，外擴512Kx 16bit NOR FLASH
RAM	片內34Kx 16bit，外擴256Kx 16bit SRAM
EEPROM	2Kbit，AT24C02C
核心板連接器	2x 80pin排針，共160pin，間距1.27mm
LED	2x電源LED（底板1個，核心板1個）
LED	6x用戶LED（底板4個，核心板2個）
按鍵	3x用戶可編程按鈕，1x系統復位按鈕
JTAG	Debug，14pin TI Rev B JTAG座，間距2.54mm
eCAN	2x eCAN，3pin接線端子，間距3.81mm
DAC	1x DAC，0-5V，2pin接線端子，間距2.54mm
ADC	1x 16Channel ADC，0-3V，10pin接線端子，間距2.54mm
紅外收發器	1x HX1838
啟動方式	1x 4bit啟動撥碼開關
串口	1x UARTA，燒寫串口，提供4針TTL電平測試端口
	1x UARTB，USB轉串口，提供4針TTL電平測試端口
	1x UARTC，RS232，DB9接口，提供4針TTL電平測試端口
	1x RS485，3pin接線端子，間距3.81mm，與UARTC接口復用
SD卡	1x MicroSD卡座
蜂鳴器	1x無源蜂鳴器
繼電器	1x 5V繼電器
步進電機接口	1x五線四相步進電機，5pin接線端子，間距2.54mm
直流電機接口	1x 5V直流電機，2pin接線端子，間距2.54mm
音頻	1x LINE IN，3.5mm音頻座
	1x LINE OUT，3.5mm音頻座
	1x MIC IN，3.5mm音頻座
RTC	1x RTC，CR1220紐扣電池座
網口	1x 10M/100M以太網，RJ45連接器
拓展接口J13	ePWM、GPIO等信號，2x 10pin排針，間距2.54mm
拓展接口J14	eQEP、SPI、I2C、GPIO等信號，2x10pin排針，間距2.54mm
拓展接口J15	XINTF、UART、I2C、GPIO等信號，2.54mm，2x 25pin簡易牛角座
LCD	1x 1602液晶屏接口，16pin排母，間距2.54mm
	1x 12864液晶屏接口，20pin排母，間距2.54mm
	1x 4.3寸TFT觸摸屏接口，2x 17pin排針，間距2.54mm
電源接口	1x 5V 2A直流輸入，DC-005電源接口

軟件參數

MCU端軟件支持	裸機
CCS版本號	CCS5.5

開發資料

提供核心板引腳定義、可編輯底板原理圖、可編輯底板PCB、芯片Datasheet，縮短硬件設計周期；

提供豐富的Demo程序；

提供完整的平臺開發包、入門教程，節省軟件整理時間，上手容易；

部分開發例程詳見附錄A

電氣特性

核心板工作環境

環境參數	最小值	典型值	最大值
工業級溫度	0°C	/	85°C
工作電壓	4.8V	5V	5.5V

功耗測試

類別	典型值電壓	典型值電流	典型值功耗
核心板	4.97V	261mA	1.29W
整板	5.06V	560mA	2.82W

備注：功耗測試基于創龍教儀TL28335-EVM開發板進行。

產品機械尺寸

	核心板	開發板
PCB尺寸	66mm*39mm	185mm*135mm
安裝孔數量	4個	12個

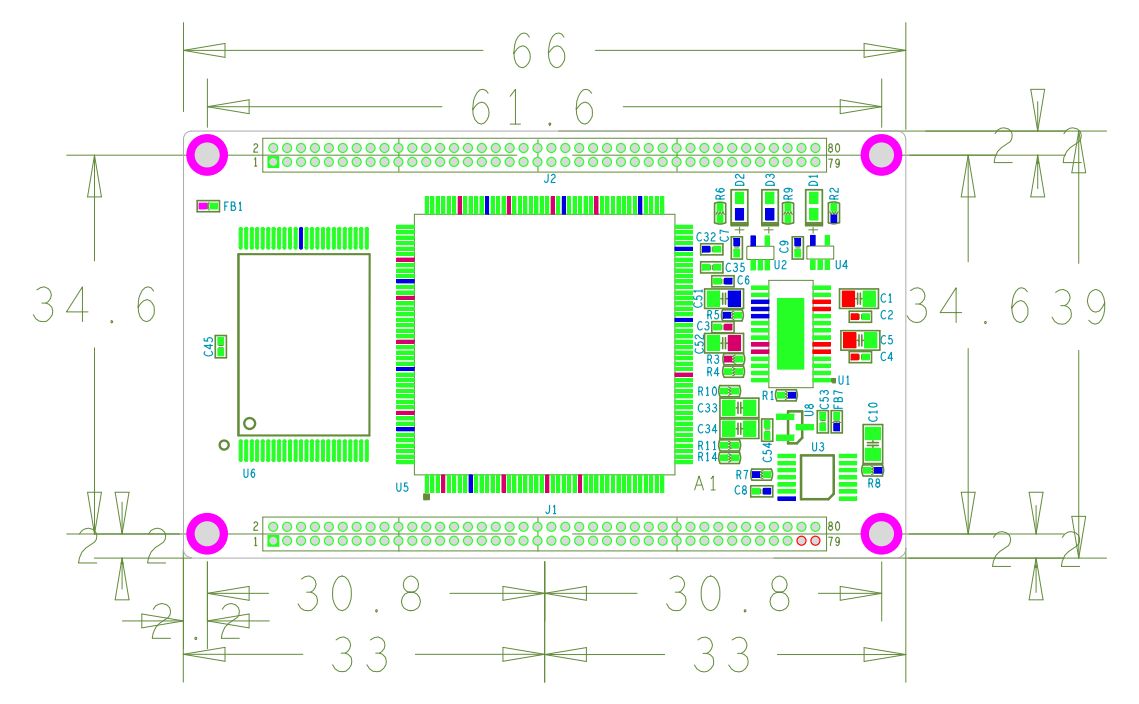

TL28335-EVM核心板機械尺寸圖

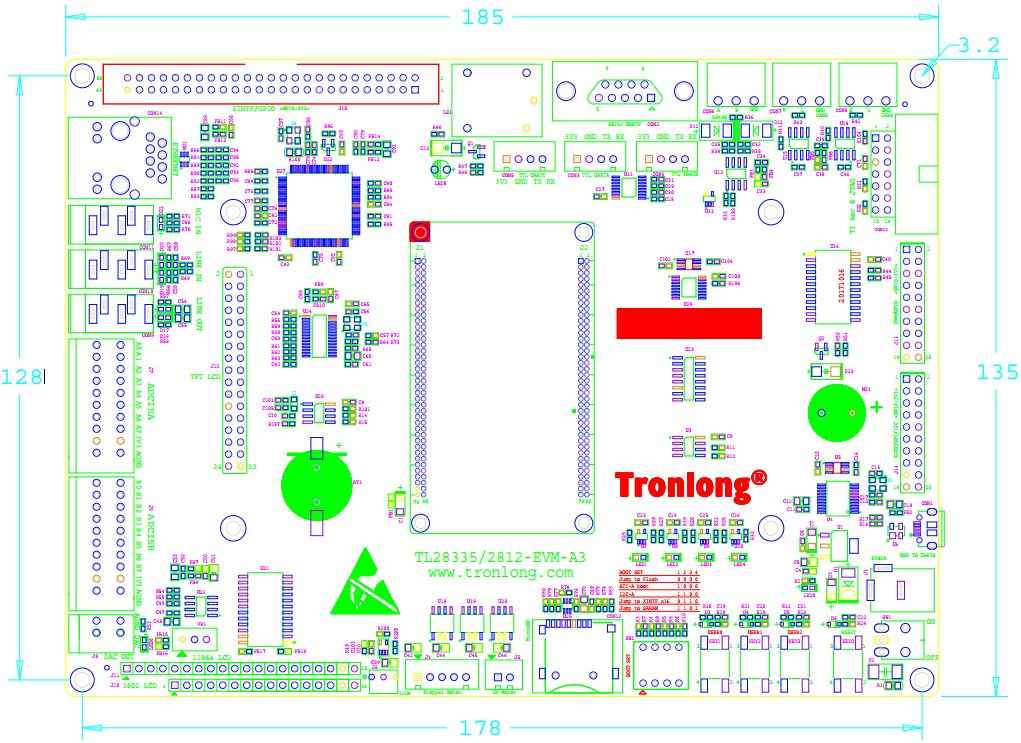

TL28335-EVM開發板機械尺寸圖

產品訂購型號

型號	CPU主頻	ROM	RAM	溫度級別
SOM-TL28335-150-8MN4MD-I-A1	150MHz	1MByte	512KByte	工業級

備注：其他型號請與相關銷售人員聯系。

型號參數解釋

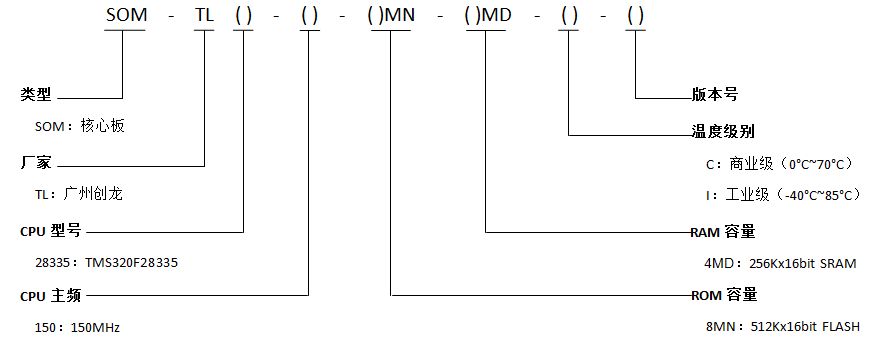

TL28335-EVM開發板型號參數解釋

開發板套件清單

名稱	數量
TL28335-EVM開發板（含核心板）	1塊
5V2A電源適配器	1個
資料光盤	1套
1602液晶屏	1個
RS232交叉串口母線	1條
Micro USB線	1條
直連網線	1條
紅外遙控器	1個
USB轉RS232串口線	1條
